Hinweis: Wir empfehlen das fertig vorkonfektionierte Solar-Log
behör erhältlich ist.
Wird das Kabel selbst konfektioniert, dann verwenden Sie folgende Anschlussbeschaltung:
6
1
Wichtiger Hinweis:
Die Reihenfolge wie die Wechselrichter nach der Erkennung im Solar-Log™ angezeigt werden ist
zufällig. Es wird dringend empfohlen, direkt nach der Erkennung eine Neuordnung der Wechsel-
richter im Dialog „Konfiguration/Basis/Wechselrichter-Reihenfolge" durchzuführen. Über die an-
gezeigte Seriennummer können die Wechselrichter identifiziert werden.
2.26

Evoco

Wichtiger Hinweis
Öffnen Sie niemals das Gehäuse des Wechselrichters, wenn dieser unter Spannung steht. Beachten
Sie unbedingt die Hinweise des Evoco-Handbuches.
Alle Wechselrichter von Evoco haben die RS485-Schnittstelle bereits ab Werk integriert. Zusätzlich
muss jedem Wechselrichter eine eigene Kommunikations-Adresse vergeben werden. Es empfiehlt
sich die Adressen fortlaufend bei 1 beginnend festzulegen, also 1, 2, 3, usw. Diese Einstellung wird
am Bediendisplay durchgeführt. Folgen Sie dazu den Anweisungen des Evoco-Handbuches. (Die
Adressnummer 1 ist bei allen Evoco-Wechselrichtern voreingestellt).

2.25.1 Verkabelung

Die Verkabelung der einzelnen Wechselrichter untereinander erfolgt mittels Daisy-Chain-Kabeln
von Evoco zwischen den COM-Rundbuchsen.
Das Verbindungskabel zwischen Solar-Log™ und dem ersten Wechselrichter wird bei jedem Wech-
selrichter mitgeliefert:

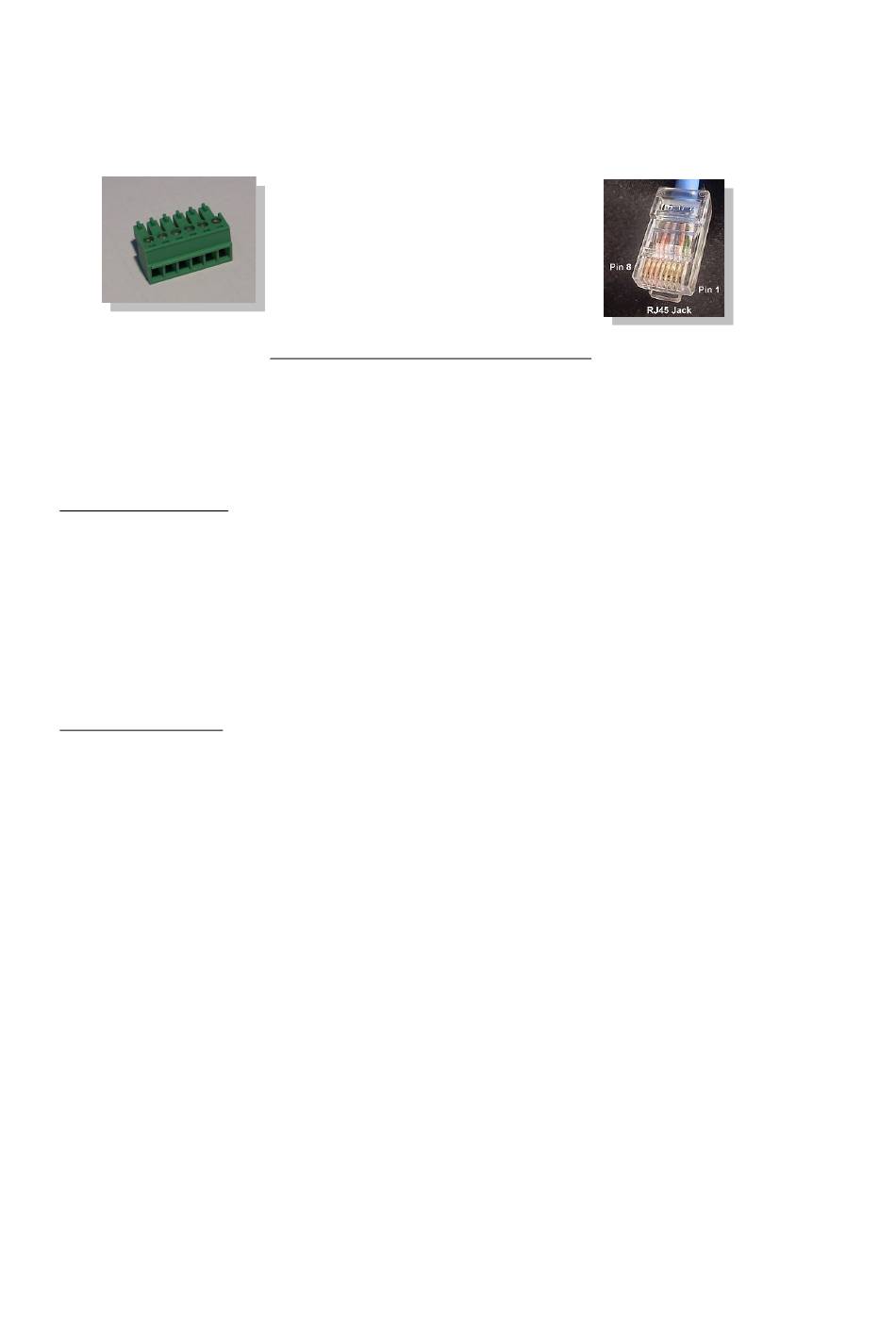

COM-Anschluss:
48
RJ45-Pin Solar-Log™-RS485B (6-polig)
PIN3
PIN6
PIN1
PIN2
Datenkabel „BRJ1", das als Zu-
TM
1
4
5
6
4-poliger Solar-Log
TM
2 Installation
-Stecker
