Ingeteam - Solar-Log 200 Handbuch

Mitsubishi mit RS485-Schnittstelle
Verbinden Sie nun alle Wechselrichter untereinander über handelsübliche Netzwerkkabel.
Stecken Sie einen Stecker des Kabels in eine beliebige Buchse der ersten Wechselrichters. Den an-
deren Stecker des Kabels stecken Sie in eine beliebige Buchse des zweiten Wechselrichters. Genauso
verbinden Sie Wechselrichter Nummer 2 mit Wechselrichter Nummer 3 usw.
An die noch freie Buchse des ersten Wechselrichters stecken Sie nun entweder das Diehl AKO-
Datenkabel (Zubehör, nicht im Lieferumfang enthalten) mit dem RJ45-Stecker oder das selbstkon-
fektionierte Kabel.
Wichtiger Hinweis:
Die Reihenfolge wie die Wechselrichter nach der Erkennung im Solar-Log™ angezeigt werden ist
zufällig. Es wird dringend empfohlen, direkt nach der Erkennung eine Neuordnung der Wechsel-
richter im Dialog „Konfiguration/Basis/Wechselrichter" durchzuführen. Über die angezeigte Se-
riennummer können die Wechselrichter identifiziert werden.
2.21

Ingeteam

Wichtiger Hinweis: Öffnen Sie niemals das Gehäuse des Wechselrichters, wenn dieser un-
ter Spannung steht. Beachten Sie unbedingt die Hinweise des Ingeteam-Handbuches.
Alle Wechselrichter müssen mit einer optional verfügbaren RS485-Kommunikationskarte
ausgerüstet werden. Bitte prüfen Sie, ob diese Karte in den Wechselrichtern eingebaut ist. Ein
nachträglicher Einbau ist möglich.

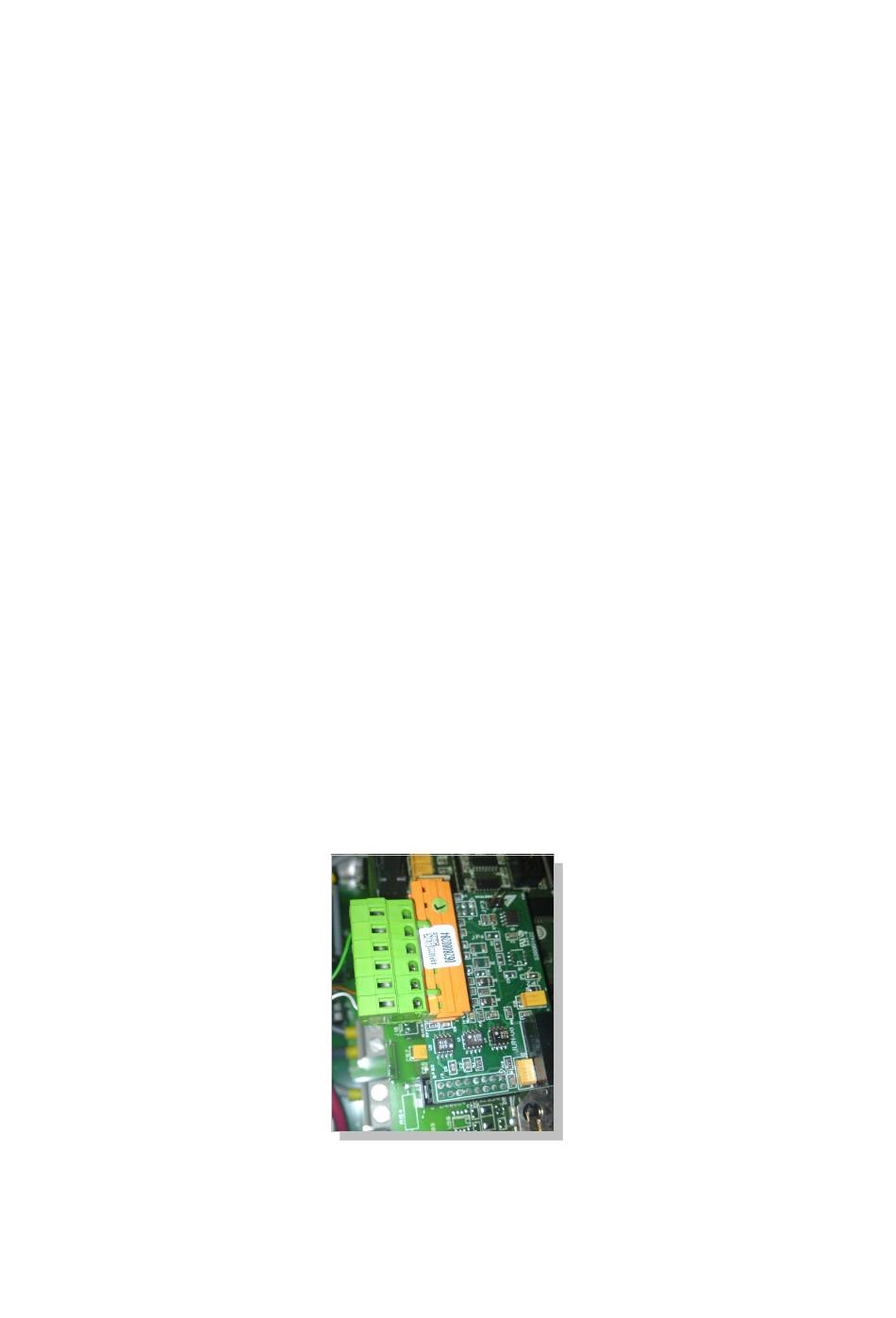

Optionale Ingeteam-RS485-Kommunikationskarte:
Die RS485-Kommunikationskarte muss in den Wechselrichter eingebaut werden – der Einbau ist
im Ingeteam-Handbuch beschrieben.
41
