Aros Solar Technology; Verkabelung - Solar-Log 200 Handbuch

Mitsubishi mit RS485-Schnittstelle
Achtung! Der Solar-Log™ verfügt ebenfalls über eine RJ45-Buchse. Auf keinen Fall darf
diese Buchse mit den RJ45-Buchsen des Wechselrichters verbunden werden. Dies könnte
den Solar-Log™ zerstören!
Hinweis: Wir empfehlen das fertig vorkonfektionierte BRJ2-Datenkabel, das als Zubehör erhältlich
ist.

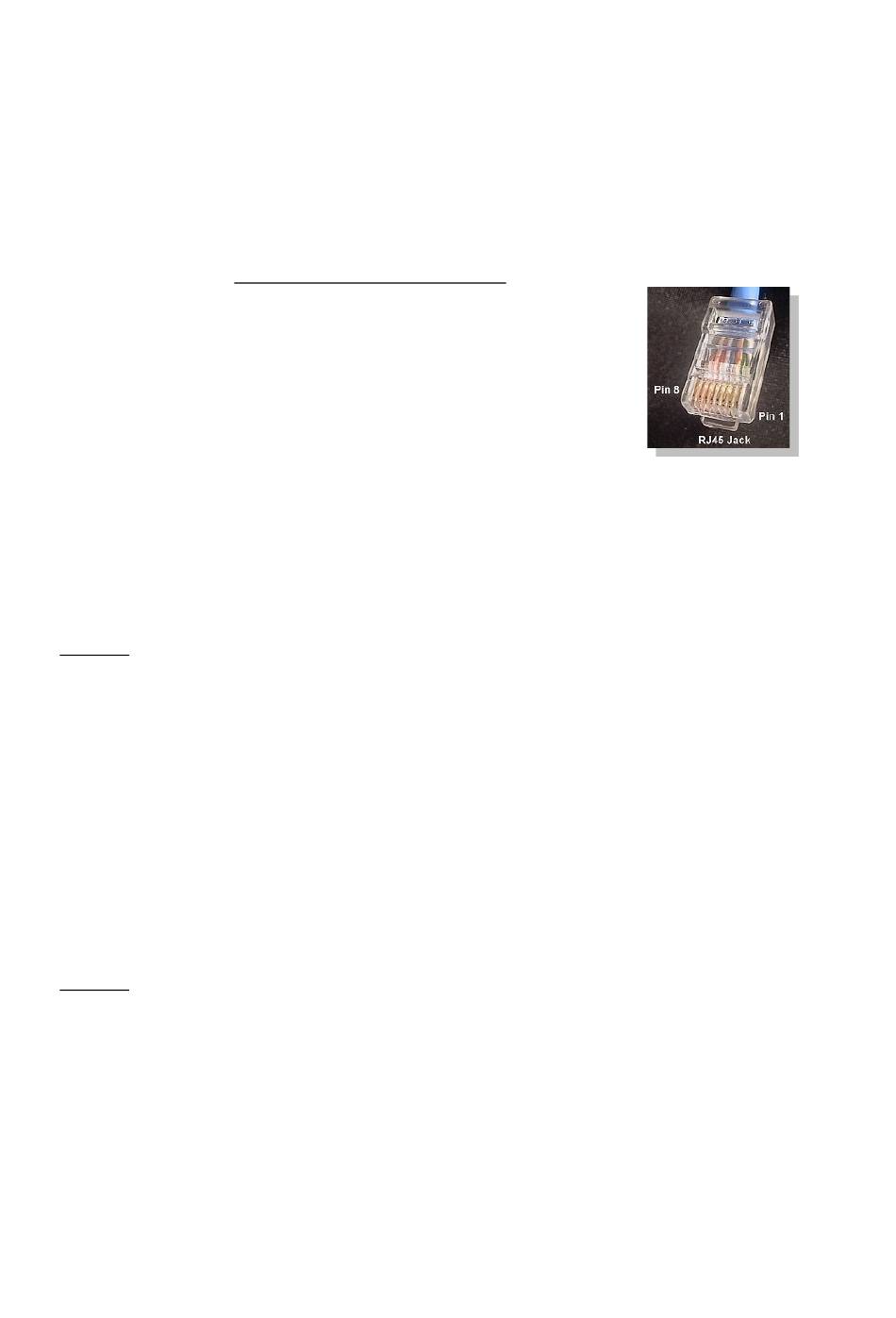

Wird das Kabel selbst konfektioniert, dann verwenden Sie folgende Anschlussbeschaltung:
Verbinden Sie nun alle Wechselrichter untereinander über handelsübliche Netzwerkkabel.
Stecken Sie einen Stecker des Kabels in eine beliebige Buchse der ersten Wechselrichters. Den an-
deren Stecker des Kabels stecken Sie in eine beliebige Buchse des zweiten Wechselrichters. Genauso
verbinden Sie Wechselrichter Nummer 2 mit Wechselrichter Nummer 3 usw.
An die noch freie Buchse des ersten Wechselrichters stecken Sie nun entweder das BRJ2-Datenka-
bel (Zubehör, nicht im Lieferumfang enthalten) mit dem RJ45-Stecker oder das selbstkonfektio-
nierte Kabel.
2.38

AROS Solar Technology

Hinweis: Für die Installation wird eine RS485-Datenkarte benötigt (erkennbar an zwei 8-poligen
RJ45-Buchsen auf der Platine), die in jedem AROS Solar Technology Wechselrichter eingebaut ist.
Der Anschluss des Datenkabels erfolgt ausschließlich am RS485/422-B Anschluss des Solar-
Log™.
2.38.1

Verkabelung

Die RS485-Datenkarte am Wechselrichter verfügt über zwei RJ45-Buchsen, an die das Datenkabel
vom Solar-Log™ angeschlossen werden muss. Die Wechselrichter untereinander werden jeweils 1
zu 1 über ein handelsübliches Cat5-Netzwerkkabel untereinander verbunden.
Hinweis:
Wir empfehlen das fertig vorkonfektionierte Solar-Log™ Datenkabel „BRJ1", das als Zubehör
erhältlich ist.Wird das Kabel selbst konfektioniert, dann verwenden Sie folgende Anschlussbeschal-
tung:
RJ45-Pin Solar-Log™-RS485
7
8
1
4
63
