Logamatic Gateway RS232 als BUS-Schnittstelle für die Regelsysteme Logamatic EMS, EMS plus und
Logamatic 4000
Das Logamatic Gateway RS232 ist eine Schnittstelle mit
zwei Anwendungsmöglichkeiten für den stationären
Betrieb (Wandmontage) in Heizungsanlagen.
1. Anwendungsmöglichkeit:
• Kommunikationsschnittstelle von Regelsystem
Logamatic EMS und Regelsystem Logamatic 4000 zu
PC/Laptop und Software ECO-SOFT 4000/EMS
(Bedienung, Abfrage und Langzeit-Datenaufzeichnung
der Anlage)
2. Anwendungsmöglichkeit:
• Kommunikationsschnittstelle vom Regelsystem
Logamatic 4000 zu übergeordneten DDC-/GLT-Anla-
gen, z. B. Betriebsart umschalten, Sollwerte ändern,
Istwerte anzeigen, Störungsanzeigen weiterleiten
(Kommunikationsprotokoll zum Regelsystem Loga-
matic 4000 auf Anfrage erhältlich)
1

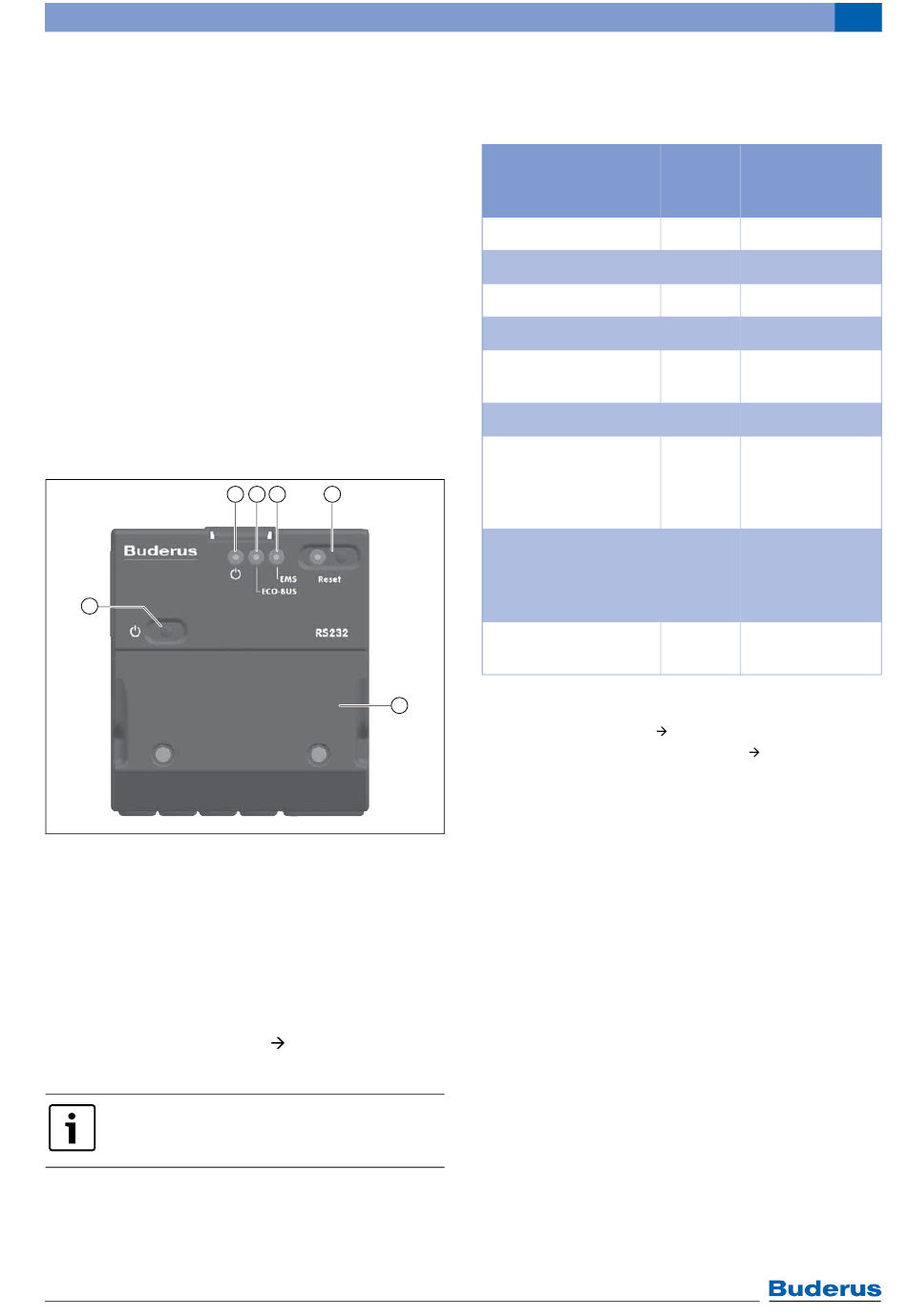

Bild 89 BUS-Schnittstelle Logamatic Gateway RS232
1 Hauptschalter (Ein/Aus)
2 LED-Anzeige „Betriebsbereitschaft"
3 LED-Anzeige „Datenübertragung über ECOCAN-BUS"
4 LED-Anzeige „Datenübertragung über EMS-BUS"
5 LED-Anzeige und Taste „Reset" zum Rücksetzen von
Störungen
6 Abdeckung für Anschlüsse
Lieferumfang
• Logamatic Gateway RS232 (
• RS232-Parametrierkabel (2 m lang)
Konverterkabel USB-RS232 ist als Zubehör
erhältlich.
Logamatic EMS plus – 6 720 801 111 (2012/08)
2 3 4 5
6
6 720 645 180-49.1il
Bild 89)
Kombination EMS-Wärmeerzeuger und Logamatic 4000
Technische Daten
Schnittstellen-
wandler
Betriebsspannung
Frequenz
Leistungsaufnahme
Schutzart
Abmessungen (Breite
× Höhe × Tiefe)
Gewicht
Kommunikation Loga-
matic Gateway
RS232 mit Logamatic
1)2)
EMS
Kommunikation Loga-
matic Gateway
RS232 mit Logamatic
3)
4000
RS232-Gateway
Schnittstelle
Tab. 27 Technische Daten des Logamatic Gateway
RS232
1) Leitungslänge max. 300 m,
2) Hinweise zulässige Kabeltypen und -längen
Seite 123
3) Leitungslänge max. 1000 m
4) Leitungslänge max. 10 m
Einheit
V AC
Hz
VA
–
mm
kg
–
–
–
4)
Kapitel 10.1 ab Seite 123
8
Logamatic
Gateway
RS232
230 ± 10 %
50 ± 4 %
5
IP 40
130 × 140 × 40
1,5
EMS-BUS-
Schnittstelle
(BUS-Kommuni-
kation)
ECOCAN-BUS-
Schnittstelle
(BUS-
Kommunikation)
RS232-Schnitt-
stelle
Kapitel 10.1 ab
