Technische Daten
Abmessungen (B × H × T)
Nennspannung
Nennstrom (ohne Beleuchtung)
BUS-Schnittstelle
maximal zulässige gesamte
1)
Buslänge
Regelbereich
zul. Umgebungstemp.
Schutzklasse
Schutzart
Tab. 11 Technische Daten Bedieneinheit RC100
1) Hinweise zulässige Kabeltypen und -längen
Seite 123
4.5

Regelungsarten

4.5.1
Außentemperaturgeführte Regelung
Für die außentemperaturgeführte Regelung der Hei-
zungsanlage ist die Bedieneinheit RC300 oder RC200
erforderlich. Die Bedieneinheit RC300 kann im Heizkes-
sel oder im Wohnraum montiert werden. Der erforderliche
Außentemperaturfühler ist bei bodenstehenden Kesseln
im Lieferumfang des Regelgerätes MC... enthalten. Bei
wandhängenden Geräten ist der Außentemperaturfühler
als Zubehör erhältlich.
Position des Außentemperaturfühlers
Der Außentemperaturfühler wird so installiert, dass er die
Außentemperatur unbeeinflusst messen kann
(
Bild 41). Er muss deshalb immer auf der Nordseite
des Gebäudes angebracht werden.
Für eine optimale Temperaturmessung sind folgende
Positionierungen des Temperaturfühlers zu vermeiden:
• nicht über Fenstern, Türen oder Lüftungsöffnungen
• nicht unter Markisen, Balkonen oder unter dem Dach
Logamatic EMS plus – 6 720 801 111 (2012/08)
Einheit
RC100
mm
80 × 80 × 23
Seite 126
V DC
10 ... 24
mA
4
EMS plus
m
300
°C
5 ... 30
°C
0 ... 60
III
IP20
Kapitel 10.1 ab
1

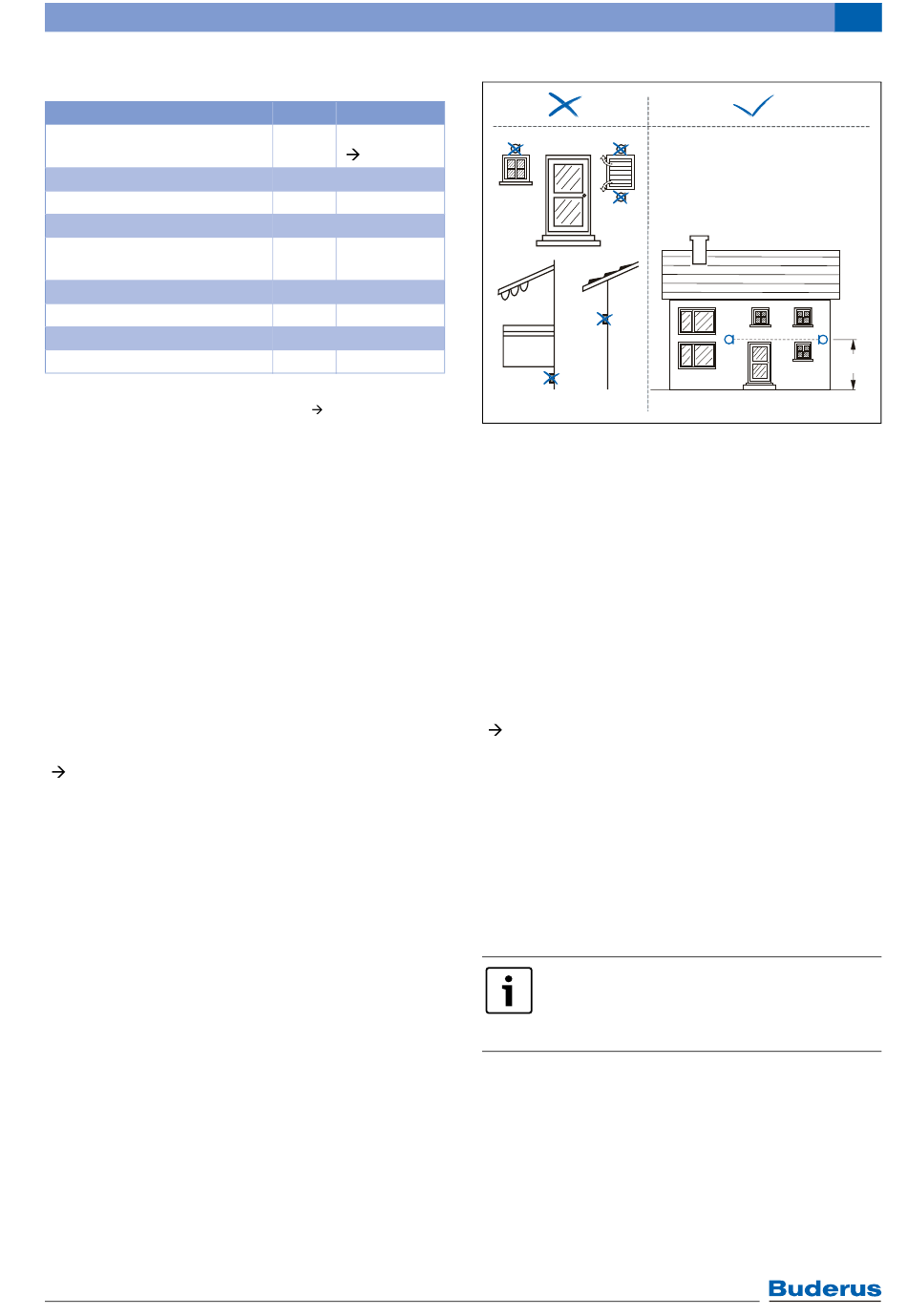

Bild 41
Anordnung des Außentemperaturfühlers
(Maße in m)
1
Falsche Anordnung
2
Richtige Anordnung
4.5.2
Raumtemperaturgeführte Regelung
Bei einer raumtemperaturgeführten Regelung werden die
Heizungsanlage oder der Heizkreis in Abhängigkeit von
der Temperatur eines Referenzraums geregelt. Für diese
Art der Regelung ist die Bedieneinheit RC300, RC200
oder RC100 geeignet, bei denen der Raumtemperatur-
fühler integriert ist.
Die Bedieneinheiten werden deshalb für die raumtempe-
raturgeführte Regelung im Referenzraum installiert
(
Bild 42).
Der Referenzraum muss möglichst repräsentativ für die
gesamte Wohnung sein. Fremdwärmequellen (z. B. Son-
neneinstrahlung oder ein offener Kamin) beeinflussen die
Regelfunktionen. Dadurch kann es in Räumen ohne
Fremdwärmequellen zu kalt werden.
Sollte kein geeigneter Referenzraum vorhanden sein,
empfehlen wir, auf außentemperaturgeführte Regelung
umzustellen oder einen externen Raumtemperaturfühler
im Raum mit dem größten Wärmebedarf zu installieren.
Auch bei raumtemperaturgeführter Regelung
ist Anlagenfrostschutz möglich. Dazu muss
ein Außentemperaturfühler (Zubehör) mon-
tiert werden.
Bedieneinheiten
4
2
≥ 2,5
7 747 009 801-16.1il
53
