Buderus Logamatic EMS plus Planungsunterlage Seite 25

Funktion
Umladesystem(I)
6 720 647 922-26.1O
SM200 SM100
RC300 RC200
Umladesystem mit Wärmet.(J)
SM200 SM100
RC300 RC200
Therm.Des./Tägl.Aufheiz.(K)
SM200 SM100
RC300 RC200

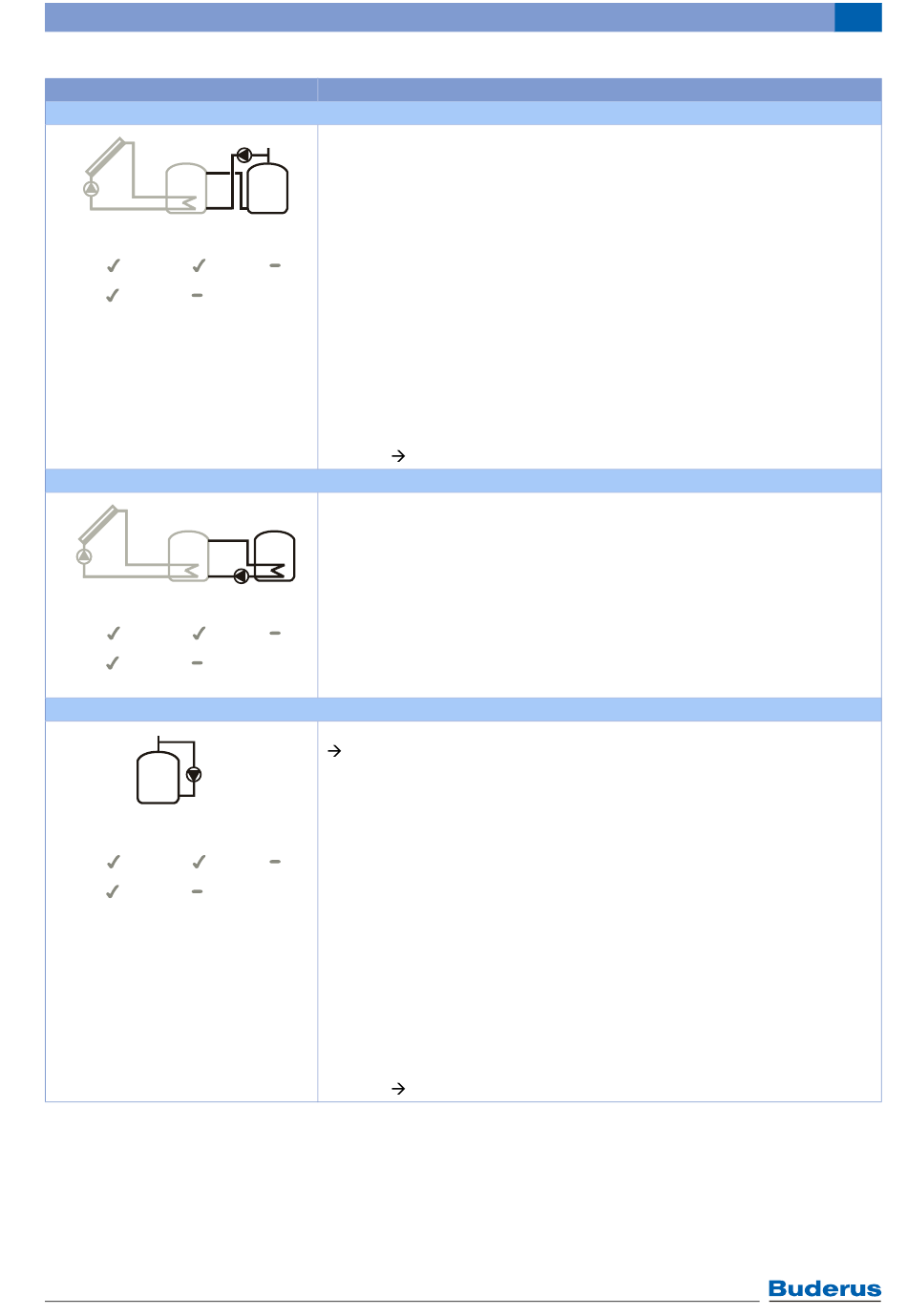

Tab. 5
Logamatic EMS plus – 6 720 801 111 (2012/08)
Beschreibung
Umladesystem mit solar beheiztem Vorwärmspeicher (Speicher 1) zur Warm-
wasserbereitung (Speicher-Reihenschaltung)
• Wenn die Temperatur des Vorwärmspeichers (Speicher 1 - links) um die Ein-
schalttemperaturdifferenz höher ist als die Temperatur des Bereitschaftsspei-
chers (Speicher 3 - rechts), wird die Umladepumpe eingeschaltet.
• Ein- und Ausschalten der Umladepumpe PS6 in Abhängigkeit der Tempera-
turfühler TS6 und TS9
SM50
• Anschluss des Warmwasser-Temperaturfühlers TS9 am Wärmeerzeuger
(FW)
• Wenn die Temperatur des Vorwärmspeichers (Speicher 1) um die Einschalt-
temperaturdifferenz höher ist als die Temperatur des Bereitschaftsspeichers
(Speicher 3) wird die Umladepumpe eingeschaltet.
Erforderliches Zubehör:
• Speicherumladepumpe PS6; Anschluss an PS5
Beispiele
Umladesystem mit Pufferspeicher
• Warmwasserspeicher mit internem Wärmetauscher.
• Wenn die Temperatur des Pufferspeichers (Speicher 1 - links) um die Ein-
schalttemperaturdifferenz höher ist als die Temperatur des Warmwasserspei-
chers (Speicher 3 - rechts), wird die Umladepumpe eingeschaltet.
6 720 647 922-27.1O
• vor allem geeignet für Anlagen, die primär mit einem alternativen Wärme-
SM50 erzeuger (Holz/Pellet) betrieben werden.
Erforderliches Zubehör:
• Speicherumladepumpe PS7; Anschluss an PS4
Thermische Desinfektion zur Vermeidung von Legionellen
( Trinkwasserverordnung) und tägliche Aufheizung des Warmwasserspei-
chers oder der Warmwasserspeicher
• Das gesamte Warmwasservolumen wird wöchentlich für eine halbe Stunde
mindestens auf die für die thermische Desinfektion eingestellte Temperatur
aufgeheizt.
6 720 647 922-28.1O
• Das gesamte Warmwasservolumen wird täglich auf die für die tägliche Auf-
SM50
heizung eingestellte Temperatur aufgeheizt. Diese Funktion wird nicht ausge-
führt, wenn das Warmwasser durch die solare Erwärmung die Temperatur
innerhalb der letzten 12 h schon erreicht hatte.
Bei der Konfiguration der Solaranlage wird in der Grafik nicht angezeigt, dass
diese Funktion hinzugefügt wurde. In der Bezeichnung der Solaranlage wird das
„K" hinzugefügt.
Erforderliches Zubehör:
• Pumpe PS9 (Umladepumpe bzw. Umschichtpumpe, z. B. SBL); Anschluss
an PS5
Beispiele
Anlagenbeispiele Kapitel 9.4.3
Anlagenbeispiele Kapitel 9.4 (mit zusätzlicher Umschichtpumpe)
Systembeschreibung allgemein 2
25
