3.7 Bodenstehende Geräte mit Regelgerät MC40
Der Mastercontroller Logamatic MC40 dient als Grund-
bedieneinheit des Logamatic EMS plus.

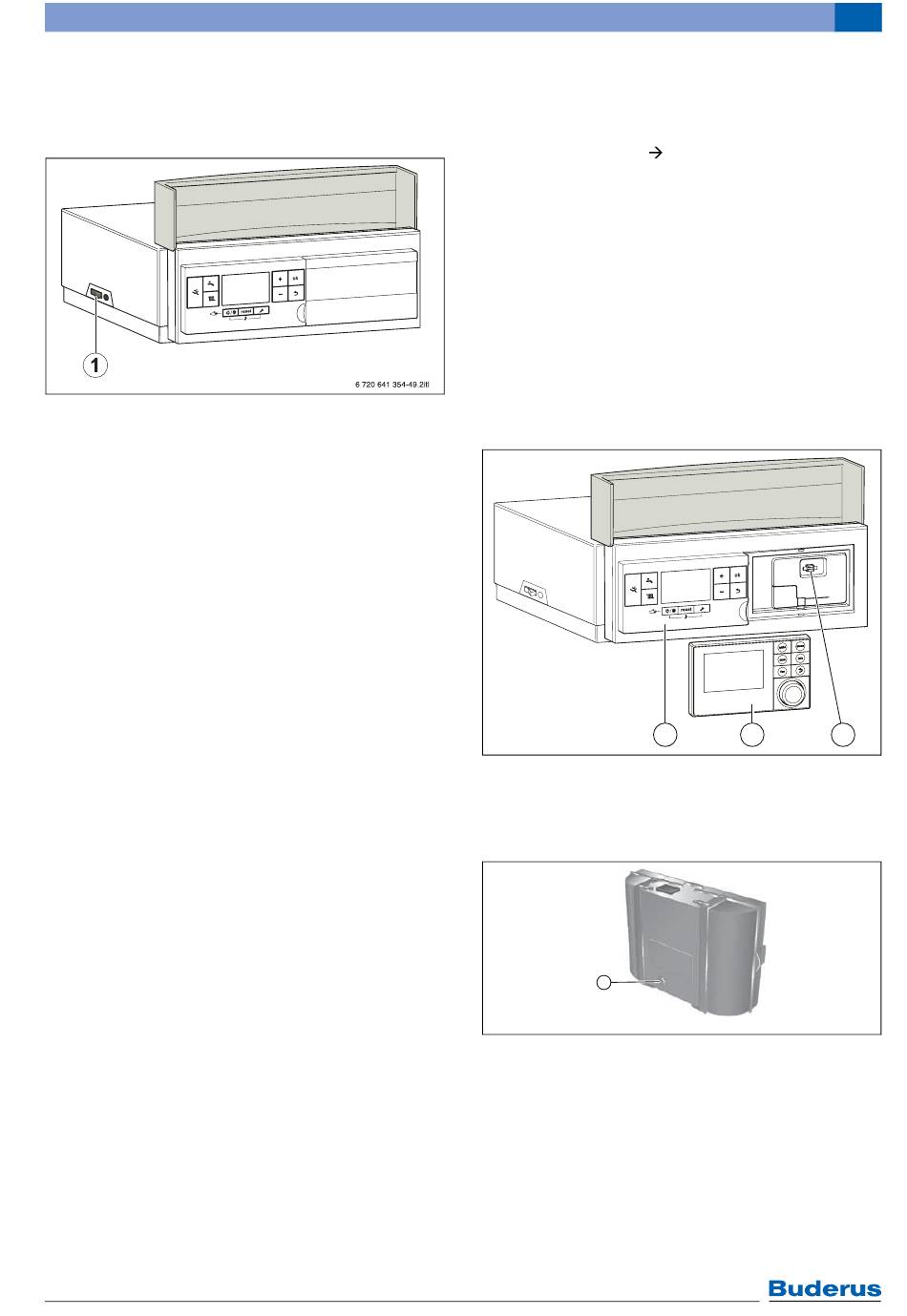

Bild 25 Mastercontroller Logamatic MC40
1 Ein/Aus-Schalter für die Stromzufuhr zur gesamten Hei-
zungsanlage
Funktionen des Mastercontrollers
Logamatic MC40
• Aufnahme des Basiscontrollers BC25 und der System-
Bedieneinheit RC300
• Installationsraum zur Positionierung von zwei Funkti-
onsmodulen
• Kommunikationsschnittstelle zum Feuerungsautoma-
ten SAFe
• Spannungsversorgung für den Heizkessel mit SAFe
und für die im MC40 eingebauten Funktionsmodule
• Brenneransteuerung durch Bestimmung des Kessel-
Sollwertes mit Hilfe der vorhandenen Anforderungen
• Ansteuerung der Heizungspumpe im Heizkreis 1
• Regelung der Warmwasserbereitung durch Überwa-
chung der Warmwassertemperatur über einen Tempe-
raturfühler und Ansteuerung der Speicherladepumpe
• Ansteuerung einer Zirkulationspumpe
• Anschlussmöglichkeit für externe Wärmeanforderung
• Externe Verriegelung des zweiten Wärmeerzeugers bei
zwei Schornsteinen
Logamatic EMS plus – 6 720 801 111 (2012/08)
Regelgeräte der EMS-Kessel
Bodenstehende EMS-Kessel mit SAFe
Der Mastercontroller Logamatic MC40 mit dem Feue-
rungsautomaten SAFe (
Logamatic EMS regeln die Buderus-Heizkessel der Bau-
reihe Logano.
Der Feuerungsautomat SAFe ist das regelungstechni-
sche Kernstück der Kessel- und Verbrennungsregelung.
Er regelt und überwacht den Verbrennungsprozess der
angeschlossenen Komponenten. Über das Brenneridenti-
fikationsmodul BIM, das am Kessel angebracht ist,
bekommt der SAFe die kesselspezifischen verbrennungs-
technischen Informationen. Zudem regelt der Logamatic
MC40 die Warmwasserbereitung nach externer Aktivie-
rung und Sollwertvorgaben. Bedient wird der EMS-Kes-
sel über den Basiscontroller Logamatic BC25 oder die
Bedieneinheit RC300.
6 720 801 111-47.1O
Bild 26 Liefervarianten Logamatic MC40
1 Basiscontroller BC25 ohne Abdeckung
2 Bedieneinheit RC300
3 Ersatzsicherung 6,3 A
1
Bild 27 Feuerungsautomat SAFe
1 Betriebsstörlampe/Reset
Bild 27) und das Regelsystem
1 2
6 720 649 201-10.1il
3
3
