Buderus Logamatic EMS plus Planungsunterlage Seite 40

3 Regelgeräte der EMS-Kessel
Brenneridentifikationsmodul BIM
Das Brenneridentifikationsmodul BIM dient dazu, dem
Regelgerät nähere Informationen über den Kessel und
dessen serienmäßige Ausstattung zu geben. Über dieses
Modul erhält das Regelgerät verschiedene Informationen,
z. B. über die Leistung des Kessels.
BUS-Aufbau bei Geräten mit SAFe

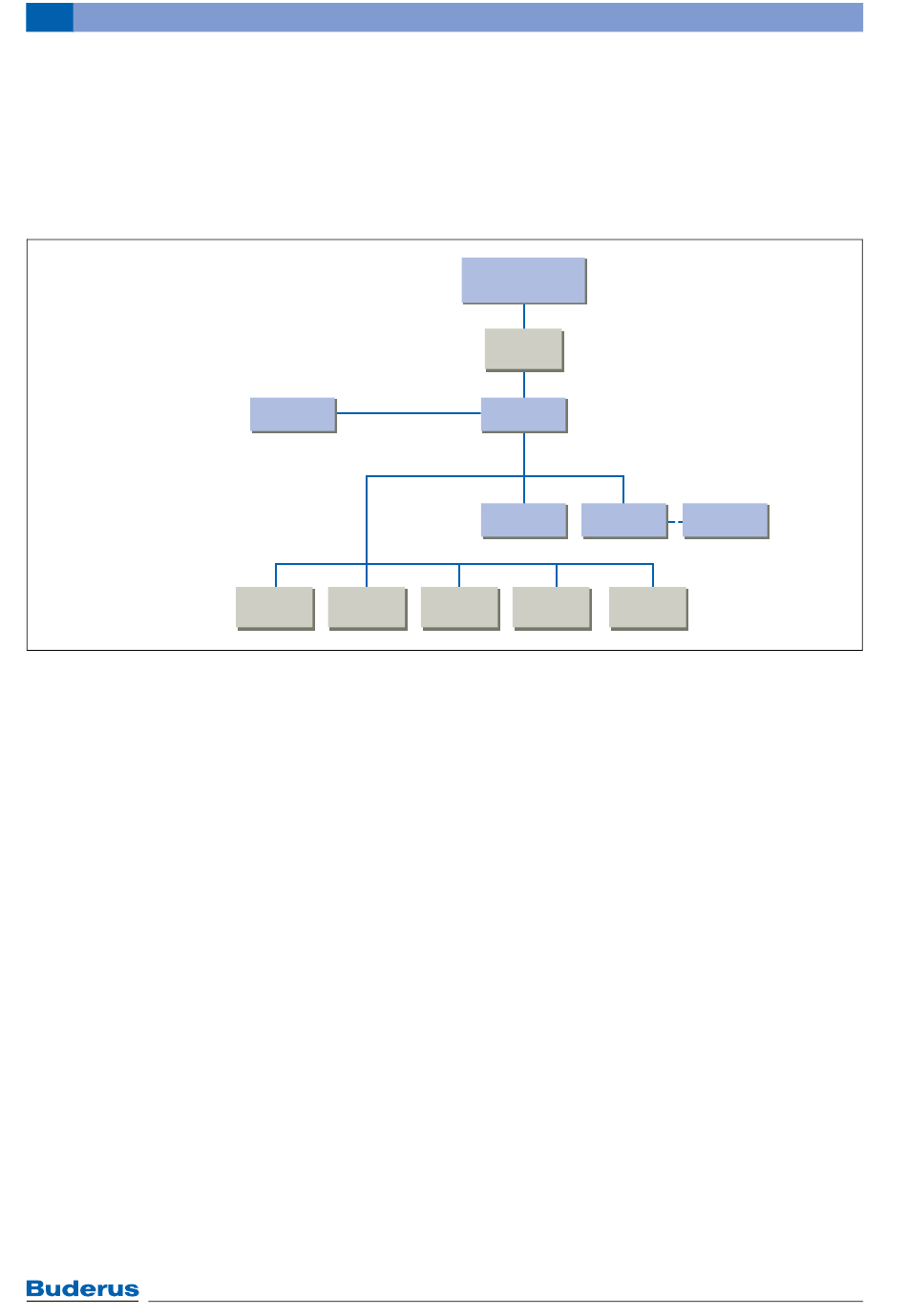

Bild 28 BUS-Aufbau und Prinzipdarstellung mit SAFe für bodenstehende EMS-Kessel
ASM10 Anschlussmodul
BC25 Basiscontroller
EM10 Störmeldemodul
EMS-BUS EMS-BUS-Verbindung
MC40 Mastercontroller
MM... Mischermodul
RC... Bedieneinheit
SAFe + BIM Feuerungsautomat
SM... Solarmodul
UM10 Umschaltmodul
web KM200 Schnittstelle zwischen Heizungsanlage und Netzwerk
1)
optional
2)
bis 3 Stück
40
BC25
EMS-BUS
SM50/
EM10
100/200
Das Modul BIM wird ausschließlich für bodenstehende
Gas- oder Ölkessel mit dem Feuerungsautomaten SAFe
eingesetzt.
SAFe + BIM
1)
UM10
MC40
EMS-BUS
RC200
2)
MM50/100 ASM10
Logamatic EMS plus – 6 720 801 111 (2012/08)
RC300 RC100
web
KM200
6 720 801 111-48.1O
