Buderus Logamatic EMS plus Planungsunterlage Seite 15

• Reduzierter Betrieb: Die Räume bleiben im Absenk-
betrieb temperiert. Der Heizkreis bleibt mit reduzierter
Vorlauftemperatur in Betrieb. Diese Absenkart bietet
einen hohen Komfort. Wir empfehlen diese Einstellung
für eine Fußbodenheizung.
• Abschaltbetrieb: Wärmeerzeuger und Heizungs-
pumpe bleiben ausgeschaltet. Die Pumpe läuft nur im
Frostschutzbetrieb an (
kreise und Kessel auf Seite" 13). Mit dieser Absenkart
ist die maximale Energieeinsparung bei der Betriebsart
Absenken zu erreichen. Wenn jedoch die Gefahr von
zu starker Auskühlung des Hauses besteht, raten wir
von dieser Einstellung ab.
• Außentemperaturschwelle: Unterschreitet die
gedämpfte Außentemperatur den Wert einer einstell-
baren Außentemperaturschwelle, arbeitet die Heizung
wie im Reduzierten Betrieb. Oberhalb dieser
Schwelle ist die Heizung aus. Diese Absenkart ist
geeignet, wenn z. B. Nebenräume existieren oder für
Heizkreise ohne eigene Bedieneinheit. Diese Absen-
kart bietet einen höheren Komfort als der Abschaltbe-
trieb ist dabei jedoch weniger sparsam. Diese
Absenkart ist nur möglich, wenn die Außentemperatur
erfasst wird. Wenn kein Außentemperaturfühler instal-
liert ist, wirkt diese Absenkart wie Reduzierter
Betrieb.
• Raumtemperaturschwelle: Wenn die Raumtempe-
ratur die gewünschte Raumtemperatur für die
Betriebsart Absenken unterschreitet, arbeitet die Hei-
zung wie im Reduzierten Betrieb. Wenn die Raum-
temperatur die gewünschte Raumtemperatur
überschreitet, ist die Heizung aus. Diese Absenkart
bietet einen höheren Komfort als der Abschaltbetrieb
ist dabei jedoch weniger sparsam. Diese Absenkart ist
nur möglich, wenn die Raumtemperatur erfasst wird.
Temporäre Veränderung des Raumtemperatur-
Sollwerts
Wird vom Kunden eine vorübergehende Veränderung des
augenblicklichen Raumtemperatur-Sollwertes gewünscht
( Bild 9), kann er an der Bedieneinheit RC300,
RC200bzw. RC100 den momentan gewünschten Raum-
temperatur-Sollwert einstellen. Wird während des Som-
merbetriebs ein Raumsollwert eingestellt, der größer als
die gedämpfte Außentemperatur ist, so geht der Heizkreis
von Sommer- auf Heizbetrieb über.
Sobald das Zeitschaltprogramm den nächsten Schalt-
punkt durchläuft, arbeitet das Regelgerät wieder mit dem
normalen Raumtemperatur-Sollwert. Bei RC300 ist optio-
nal eine Dauer der temporären Veränderung der Raum-
temperatur einstellbar (bis max. 48 Stunden).
Logamatic EMS plus – 6 720 801 111 (2012/08)
Kapitel „Frostschutz Heiz-
Systembeschreibung allgemein
ϑ / °C
25
20
15
10
6:00
6 720 801 111-44.1O

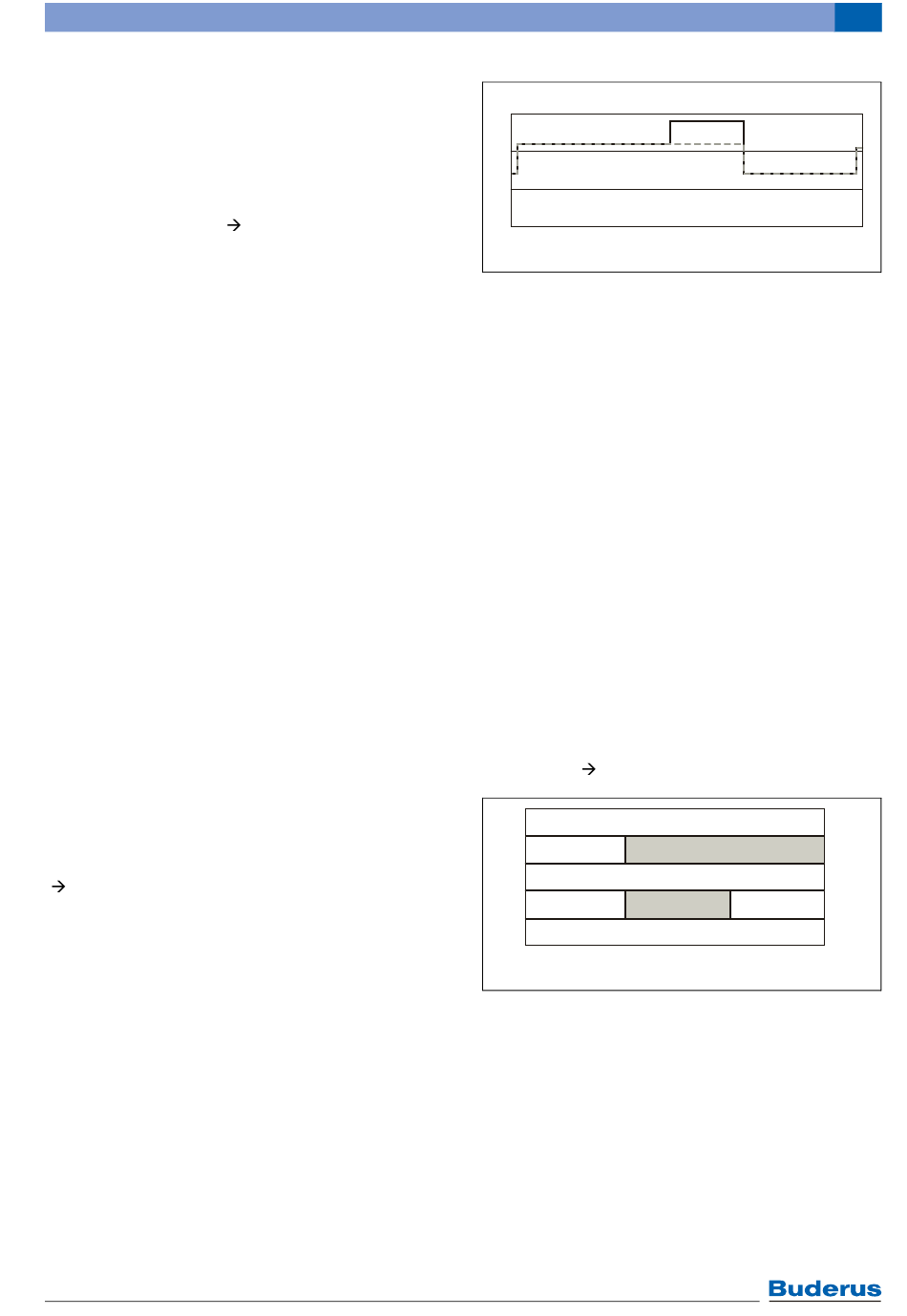

Bild 9 Veränderung des Raumtemperatur-Sollwerts
ϑ
Raumtemperatur-Sollwert
t Zeit
1)
Heizbetrieb = 21 °C
2)
Absenkbetrieb = 17 °C
3)
temporärer Sollwert: hier 24 °C
4)
Zeitpunkt der Veränderung des Raumtemperatur-Soll-
wertes
Unterbrechung des Absenkbetriebs
Räume mit unterbrochenem Heizbetrieb benötigen
gemäß DIN EN 12831 eine bestimmte Aufheizleistung,
um die geforderte Norminnentemperatur nach einer
Absenkung innerhalb einer bestimmten Zeit erreichen zu
können. Hierfür müssen die Heizflächen und Wärme-
erzeuger entsprechend groß ausgelegt sein.
Wenn jedoch für eine rechtzeitige Unterbrechung der
Absenkung ab einer bestimmbaren Außentemperatur
gesorgt wird, können die Heizflächen und Wärmeerzeu-
ger entsprechend kleiner ausgelegt werden. Im RC300
ist daher eine Funktion „Durchheizen unter" integriert.
Diese Funktion ermöglicht die Einstellung einer Tempera-
turschwelle, ab welcher ein Absenkbetrieb unterbrochen
wird und der ausgewählte Heizkreis wieder im Heizbe-
trieb arbeitet ( Bild 10).
Ab
Ab
+5
Bild 10 Anpassung der Absenktemperatur
ϑA
Außentemperatur
Ab Abschalt
Red Reduziert
1 Heizbetrieb
1)
Ohne aktivierte Funktion „Durchheizen unter"
2)
Mit aktivierter Funktion „Durchheizen unter"
4)
22:00
Red 1)
2)
Red 1
ϑ
-15 [°C]
A
6 720 645 180-10.1il
2
3)
1)
2)
6:00
t / h
15
