5.11 Umschaltmodul UM10 für Fest-
brennstoff-Kessel

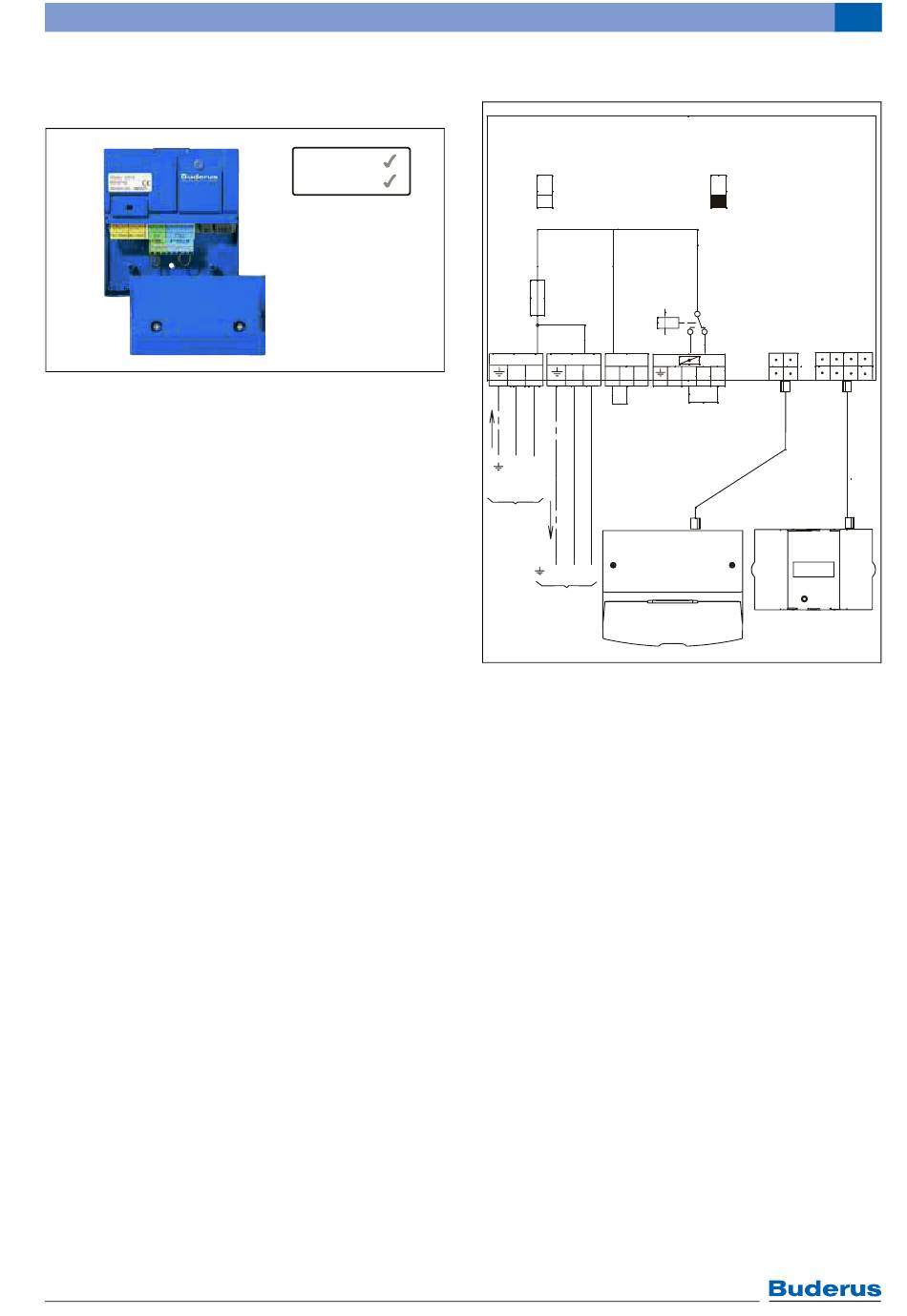

Bild 74 Umschaltmodul UM10
Mithilfe des Umschaltmoduls UM10 können Öl- oder
Gas-Heizkessel mit Feuerungssicherheitsautomaten
SAFe durch einen anderen Wärmeerzeuger (z. B. Fest-
brennstoff-Kessel, Wärmepumpe oder elektrisches Lade-
system) gesperrt werden. Soll z. B. ein Festbrennstoff-
Kessel mit einem EMS-Kessel (mit SAFe) an einem
gemeinsamen Schornstein betrieben werden, ist ein
Umschaltmodul UM10 zwingend erforderlich. Durch das
Modul wird verhindert, dass beide Heizkessel gleichzeitig
in Betrieb gehen.
Weiterhin dient es zur Ansteuerung einer Vorrichtung
z. B. einer motorisch betriebenen Nebenlufteinrichtung,
einer Abgassperrklappe, einer Zuluftsperrklappe oder
eines externen Verbrennungsluftgebläses. Wenn die Vor-
richtung ihre Endposition erreicht hat, erhält das UM10
eine Rückmeldung. Bleibt diese aus, geht der Brenner
nicht in Betrieb.
Das Umschaltmodul UM10 kann ausschließlich bei EMS-
Kesseln mit Feuerungssicherheitsautomat SAFe von
Buderus eingesetzt werden. Es wird in den Master-
controller Logamatic MC10, MC40 oder M100 eingebaut
und dient dort als Kommunikationsschnittstelle zwischen
dem SAFe und dem Mastercontroller.
Weitere Eigenschaften
• Montage nur im EMS-Kessel, keine Wandmontage
möglich
• codierte und farblich gekennzeichnete Stecker
• vorkonfektionierte BUS-Verbindungsleitungen
• Betriebs- und Störungsanzeige über LED
• maximal ein Modul pro Anlage
Logamatic EMS plus – 6 720 801 111 (2012/08)
Funktionsmodule für die Erweiterung des Regelsystems
EMS
EMS plus
6 720 645 180-34.2O
Anschlussplan
U 230 V~
St
5 AT
Netz Module Netz Module
EV
N L N L 1 2 3
N L
/PE
1)
U
In
/PE N L
U
Out
Logamatic MC10
Bild 75 Anschlussplan des Umschaltmoduls UM10
BUS Anschluss BUS-Verbindung (zu MC10 oder SAFe)
EV Anschluss Externe Verriegelung
MC10 Mastercontroller
SAFe Feuerungssicherheitsautomat
UM10 Umschaltmodul
U Eingang Netzspannung
In
U Kleinspannung
K
U Ausgang Netzspannung
Out
U Steuerspannung
St
1)
maximal zulässige Absicherung 10 A
UM10
U
K
BUS MC10 BUS SAFe
4 5 6 7
6 720 645 180-35.1il
