9 Anlagenbeispiele
9.3.3 Gas-Brennwertgerät mit Logamatic EMS plus
PZ
FW
Logalux SU...

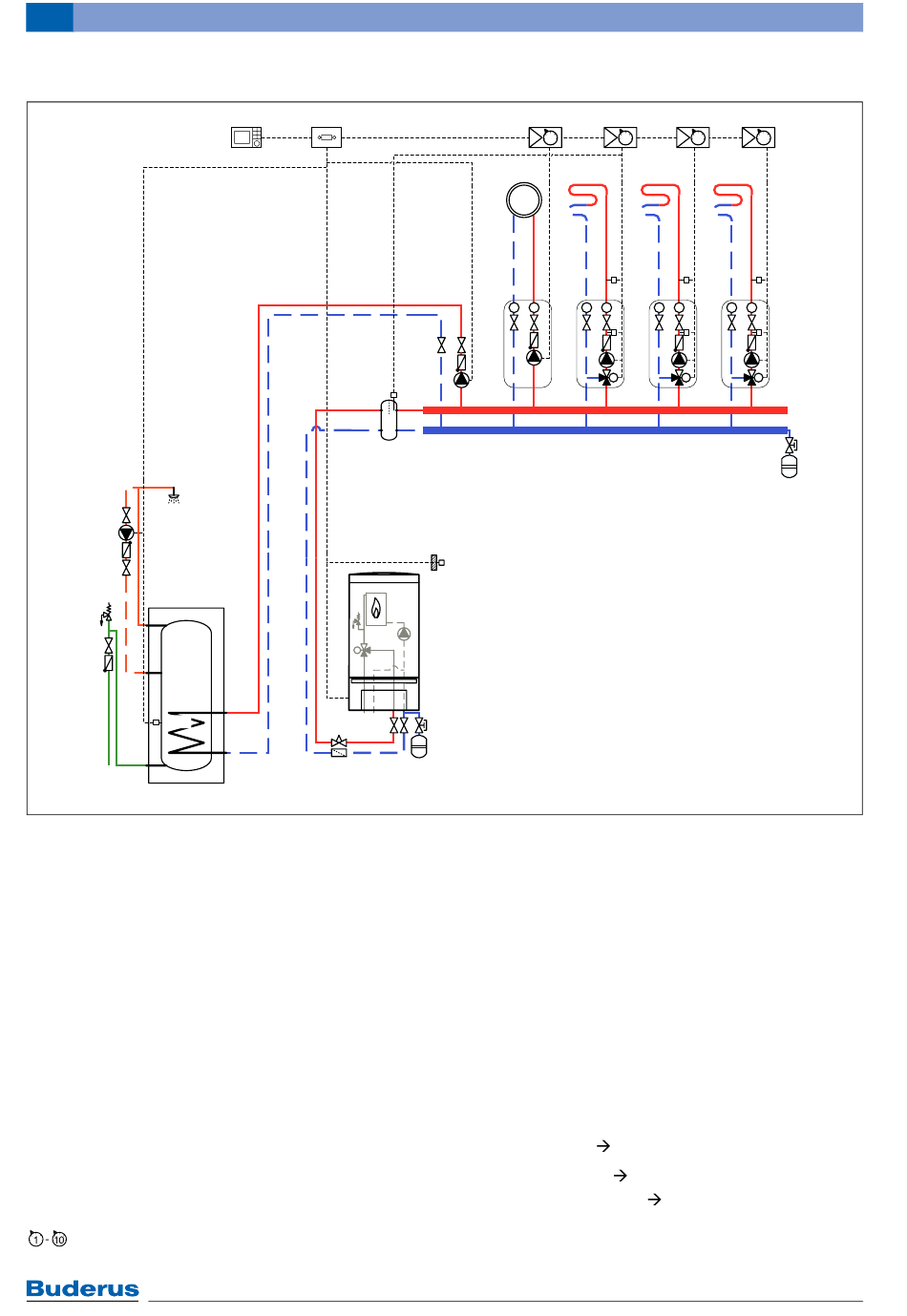

Bild 92 Gas-Brennwertgerät mit Logamatic EMS plus
Anschlussklemmen
FA Außentemperaturfühler
FW Speichertemperaturfühler
MC1 Temperaturbegrenzer
PC1 Heizungspumpe
PS Speicherladepumpe
PZ Zirkulationspumpe
TC1 Vorlauftemperaturfühler
T0 Weichentemperaturfühler
VC1 3-Wege-Mischer
Baugruppen
BC10 Basiscontroller
MM50 Mischermodul
RC300 System-Bedieneinheit
Montageort des Moduls
1 am Wärmeerzeuger
2 am Wärmeerzeuger oder an der Wand
3 in der Station
Stellung Kodierschalter
100
RC300 BC10
2 1
T0
Logamax plus GB162
MM50
1/3
1
T T T
PC1
PS
FA
Geregelte Anlagenkomponenten
• 4 außentemperaturgeführte Heizkreise, davon 3 mit
Stellglied
• 1 hydraulische Weiche, Anschluss des Weichenfüh-
lers am ersten Mischermodul
• Warmwasserbereitung über Speicherladepumpe
Regelungstechnische Ausstattung
• 1 Bedieneinheit RC300 (optional 1 Bedieneinheit
RC200 je Heizkreis als Fernbedienung)
• 4 Mischermodule MM100, alternativ Mischermodul
MM50
Funktionsbeschreibung
• Kesselregelung
• Heizkreisregelung
• Warmwasserbereitung
Logamatic EMS plus – 6 720 801 111 (2012/08)
MM50 MM50 MM50
1/3 1/3
2 3 4
MC1 MC1 MC1
T T T T T
TC1 TC1 TC1
PC1 PC1 PC1
VC1 VC1 VC1
M M M
Kapitel 2.4
Kapitel 2.5
Kapitel 2.6
1/3
6 720 801 111-03.1O
