Buderus Logamatic EMS plus Planungsunterlage Seite 41

Anschlussplan

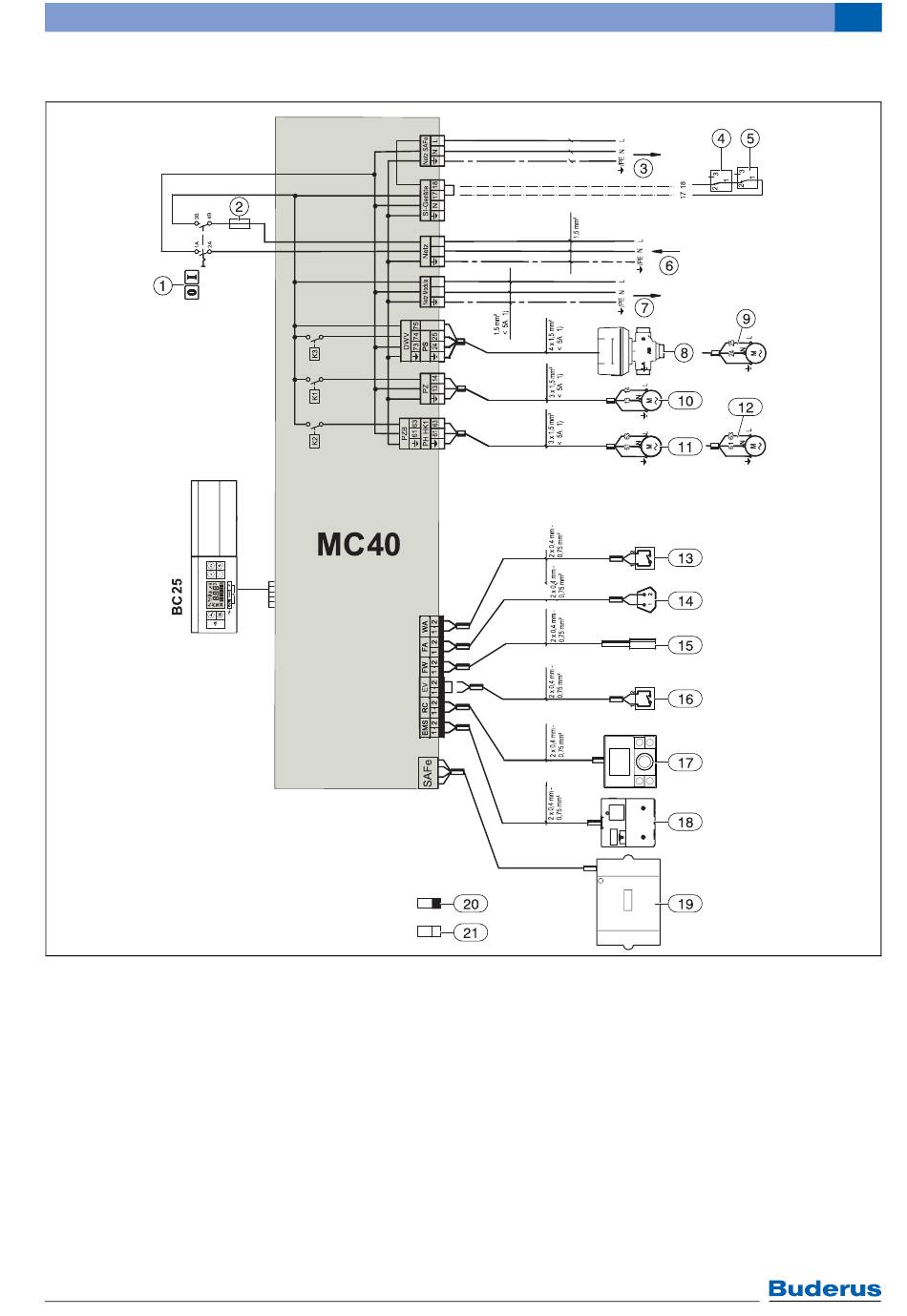

Bild 29 Anschlussplan Logamatic MC40
Legende zu Bild 29:
1 Hauptschalter
2 Sicherung 6,3 A
3 Netzversorgung Brennerautomat SAFe, 230 V/50Hz
4 Sicherheitskomponente 1
5 Sicherheitskomponente 2
6 Netzeingang
7 Netzversorgung Funktionsmodule, 230 V/50 Hz
8 DWV 3-Wege-Ventil
9 PS - Speicherladepumpe
10 PZ - Zirkulationspumpe
11 PZB - Zubringerpumpe
12 PH-HK1 - Heizungspumpe
13 WA - Wärmeanforderung (extern)
Logamatic EMS plus – 6 720 801 111 (2012/08)
Regelgeräte der EMS-Kessel
14 FA - Außentemperaturfühler
15 FW - Warmwasser-Temperaturfühler
16 EV - externe Verriegelung
(die Brücke bei Anschluss entfernen)
17 RC - Verbindung zu EMS Bedieneinheit
18 EMS - Verbindung zu EMS Funktionsmodulen
19 SAFe - Verbindung zum SAFe Feuerungsautomaten
20 Schutzkleinspannung
21 Steuerspannung 230 V~
1)
Der Gesamtstrom aller angeschlossenen externen Kom-
ponenten darf in Summe 6,3 A nicht übersteigen
