2 Systembeschreibung allgemein
Funktion „Estrich trocknen" für einen Fußboden-Heizkreis
Für Heizsysteme mit Fußbodenheizung (gemischter
Fußboden-Heizkreis) besteht die Möglichkeit, über ein
separates Heizprogramm den Estrich zu trocknen.
Die Funktion zur Estrichtrocknung kann für unterschiedli-
che Anwendungsgebiete eingesetzt werden:
• Funktionsheizen:
Erstaufheizen des Flächenheizsystems gemäß
DIN EN 1264 nach einem vorgegebenen Protokoll zur
Überprüfung der ordnungsgemäßen Funktion.
• Belegreifheizen:
Beheizen des Estrichs zum Erreichen der Belegreife
als Vorbedingung für die Verlegung von Oberböden.
Bei einem modulierenden Brennwertgerät ist es möglich,
einen Fußboden-Heizkreis direkt nachgeschaltet hydrau-
lisch einzubinden. Das Regelsystem Logamatic EMS hat
deshalb die Besonderheit, auch für den direkt nachge-
schalteten Fußboden-Heizkreis ohne Stellglied ein
Estrichtrocknungsprogramm realisieren zu können. Die
Beispiel
VL
60°C
50°C
40°C
30°C
20°C

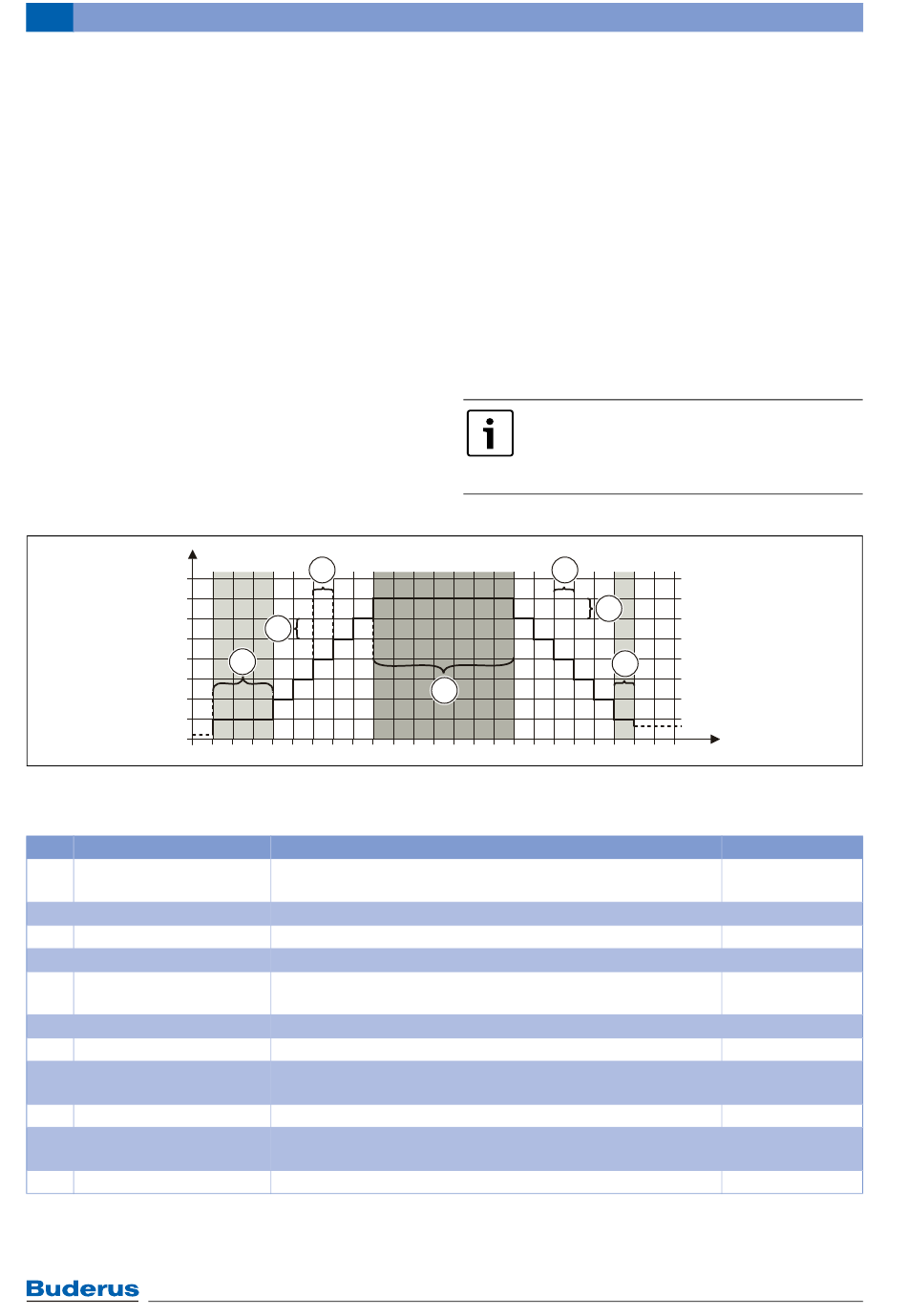

Bild 11 Ablauf der Estrichtrocknung mit Grundeinstellungen (außer
t Zeit in Tagen
Pos. Text im Regler
– Wartezeit bevor Start
1 Startphase Dauer
– Startphase Temperatur
2 Aufheizphase Temp.diff.
3 Aufheizphase Schrittweite
4 Haltephase Dauer
– Haltephase Temperatur
5 Abkühlphase Schrittweite
6 Abkühlphase Temp.diff.
7 Endphase Dauer
– Endphase Temperatur
Tab. 2
1) Grundeinstellung hervorgehoben
16
3
2
1
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22
Bedeutung
Wartezeit in Tagen, die bis zum Start des Trocknungsvorgangs
noch gewartet werden soll.
Dauer der Startphase
Temperatur während der Startphase
Temperaturdifferenz zwischen den Stufen während der Aufheizphase
Zeitlicher Abstand zwischen den Stufen (Schrittweite) während der
Aufheizphase
Haltedauer der Maximaltemperatur
Höhe der Maximaltemperatur
Zeitlicher Abstand zwischen den Stufen (Schrittweite) während der
Abkühlphase
Temperaturdifferenz zwischen den Stufen währen der Abkühlphase
Dauer der letzten Temperaturstufe, bevor die Estrichfunktion
beendet ist.
Höhe der letzten Temperaturstufe
Regelung erfolgt in diesem Fall durch Modulation der
Brennerleistung des Gas-Brennwertgeräts.
Die Bedingungen für die Estrichtrocknung mit einem
direkt nachgeschalteten Fußboden-Heizkreis sind, dass
• ein modulierendes Gas-Brennwertgerät eingebaut ist
(UBA3.x bzw. SAFe mit modulierender Betriebsweise)
• die Leistungsabnahme garantiert über der Modulati-
onsgrundlast des Kessels liegt.
Ist die Leistungsabnahme geringer oder handelt es sich
um einen Niedertemperatur-Heizkessel (Gas-Heizgerät),
dann ist eine hydraulische Entkopplung (z. B. hydrauli-
sche Weiche) oder die Installation eines Heizkreis-
mischers erforderlich.
Informationen zum Thema Estrichtrocknung
sowie zu allen Fragen finden sie z. B. beim
Bundesverband Flächenheizung e. V. im In-
ternet unter www.flaechenheizung.de
5
6
4
Wartezeit bevor Start
VL Vorlauftemperatur
