Buderus Logamatic EMS plus Planungsunterlage Seite 51

2
1
6

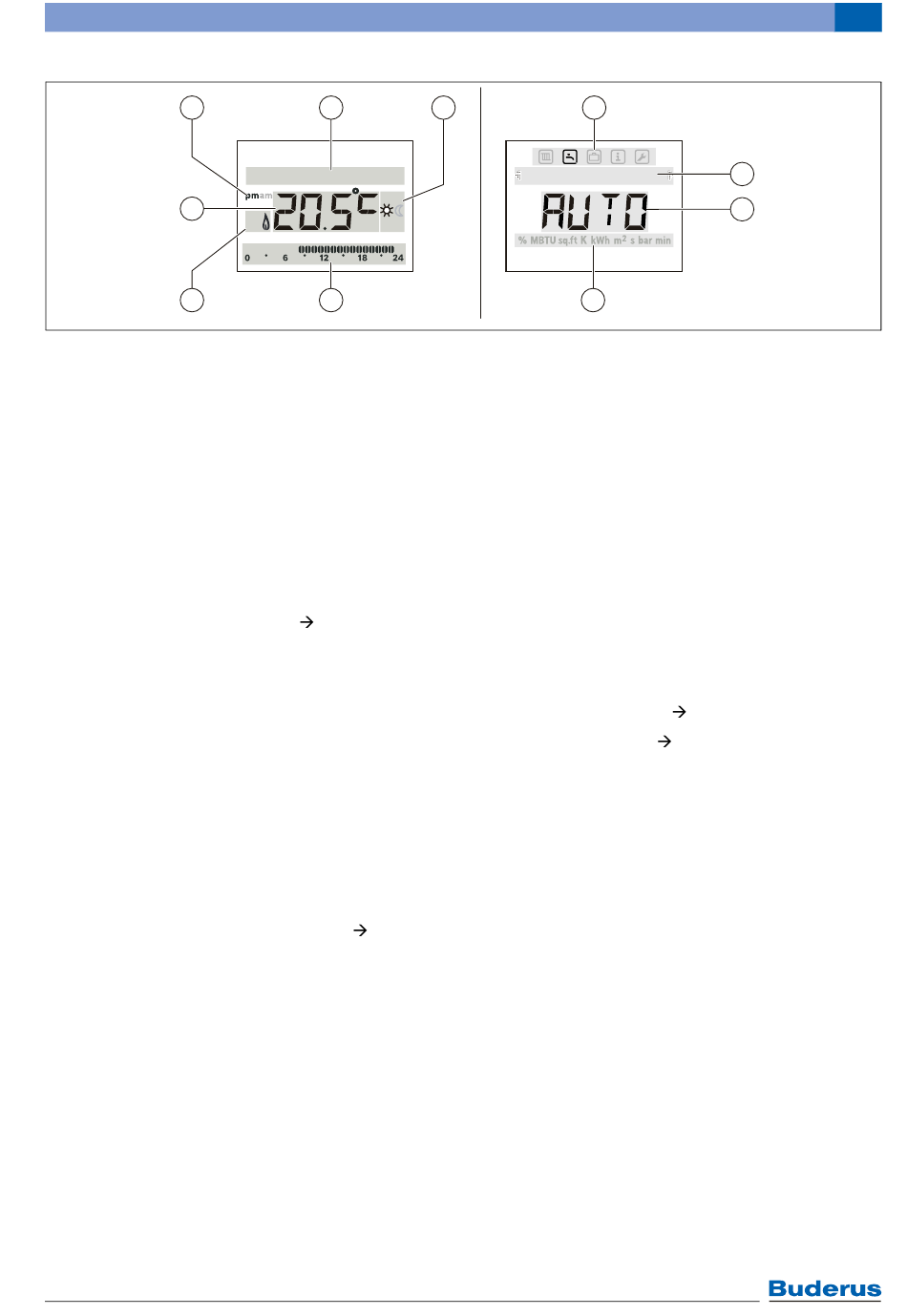

Bild 39 Symbole im Display (Beispieldarstellungen)
1 Wertanzeige (hier: Raumisttemperatur)
2 Vormittag (am)/ Nachmittag (pm) bei 12-Stunden-Zeit-
format
3 Textzeile (hier: Uhrzeit, Wochentag)
4 Betriebsart (hier: Automatik Tag)
Mit der Bedieneinheit RC200 als alleiniger Regler ist ein
ungemischter Heizkreis ohne hydraulische Weiche und
die Warmwasserbereitung regelbar. In Verbindung mit
einem Mischermodul MM50/MM100 können ein Heiz-
kreis (mit oder ohne Mischer) und eine hydraulische Wei-
che realisiert werden. Eine solare Warmwasserbereitung
kann in Verbindung mit den Solarmodulen SM50/SM100
geregelt werden. (Anlagenbeispiele
Seite 95).
Die Regelung der Raumtemperatur erfolgt entweder
raumtemperaturgeführt, außentemperaturgeführt oder
außentemperaturgeführt mit Raumtemperaturaufschal-
tung. Für eine raumtemperaturgeführte Regelung oder für
die Raumtemperaturaufschaltung ist die Bedieneinheit
RC200 im Referenzraum zu installieren.
Für den Heizkreis steht ein frei einstellbares Zeitpro-
gramm zur Verfügung. Dieses Zeitprogramm kann mit
sechs Schaltpunkten pro Tag individuell an das Wohnver-
halten angepasst werden und gilt für Heizung und Warm-
wasser gleichermaßen.
Wenn die Bedieneinheit RC200 als Fernbedienung dient,
dann übernimmt die Bedieneinheit RC300 (
im Regelsystem Logamatic EMS plus die Regelung der
Heizkreise und des Gas-Brennwertgeräts. Die Bedienein-
heit RC200 liefert dann die erforderliche Raumtemperatur
aus dem Raum und über sie ermöglicht Heizkreis-Einstel-
lungen wie Betriebsart, Raumsollwert und Zeitschaltpro-
gramm.
Als Alternative zum RC300 können mehrere Heizkreise
geregelt werden, indem jedem Heizkreis ein RC200 zuge-
ordnet wird (ohne RC300). Zentrale Einstellungen, z. B.
für Warmwasser und Solar werden dabei vom ersten
RC200 übernommen. Die Warmwasser-Heizzeiten wer-
den als Summe aus den Zeitprogrammen der einzelnen
RC200 gebildet.
Logamatic EMS plus – 6 720 801 111 (2012/08)
3
12:31 12:31 Di Di
auto auto
man man
5
Tabelle 28 auf
Seite 47)
4 7
Zirkulation Zirkulation
8
5 Segmentanzeige Zeitschaltprogramm
6 Betriebszustand des Wärmeerzeugers (hier: Brenner ein)
7 Hauptmenü mit Symbolen für „Heizung", „Warmwasser",
„Urlaub", „Informationen" und „Einstellungen"
8 Einheitenzeile
Die Warmwasserbereitung mit Ansteuerung einer Zirkula-
tionspumpe wird in Abhängigkeit vom Zeitprogramm mit-
geführt oder dauerhaft ein- oder ausgeschaltet. Zu den
Grundfunktionen gehören außerdem die thermische Des-
infektion, die Einhaltung der täglichen Aufheizung auf
60 °C (DVGW Arbeitsblatt 551) und die Warmwasser-
Einmalladung.
Alle grundlegenden Informationen der Heizungsanlage
wie z. B. Störungsanzeigen, Raum- und Außentempera-
tur, Uhrzeit, Wochentag, Solarertrag etc. lassen sich mit
der Bedieneinheit RC200 erfassen und „im Klartext" auf
dem LC-Display anzeigen (
Mithilfe von Wahltasten (
den Heizbetrieb die Betriebsarten „Automatikbetrieb" und
„manueller Betrieb" einstellbar.
Die Bedieneinheit RC200 verfügt über einige Sonder-
funktionen, z. B. „Urlaubsfunktion", „Infofunktion", „Funkti-
onstest", „Störungsanzeige".
Die Funktionen der Bedieneinheit RC200 sind auf mehre-
ren Ebenen gemäß dem bewährten, einfachen Bedien-
konzept durch „Drücken und Drehen" über einen einzigen
Auswahlknopf zugänglich. Für den Endkunden gibt es die
fünf einfach verständliche Auswahlmenüs Heizung,
Warmwasser, Urlaub, Info und Einstellungen. Auf
der Serviceebene können vom Installateur Einstellungen
z. B. an den Heizkreisen oder für die Warmwasserberei-
tung vorgenommen werden.
Bedieneinheiten
3
1
6 720 645 408-02.1O
Bild 39).
Bild 38, [2] und [3]) sind für
4
