3 Regelgeräte der EMS-Kessel
3.1 Basiscontroller Logamatic BC10 als Grundbedieneinheit für EMS-Geräte
Der Basiscontroller Logamatic BC10 (
Grundbedieneinheit der meisten Heizkessel mit dem
Regelsystem Logamatic EMS z. B. GB162 und GB125.
Funktionen und Bedienelemente des Basiscontrollers Logamatic BC10
12
11

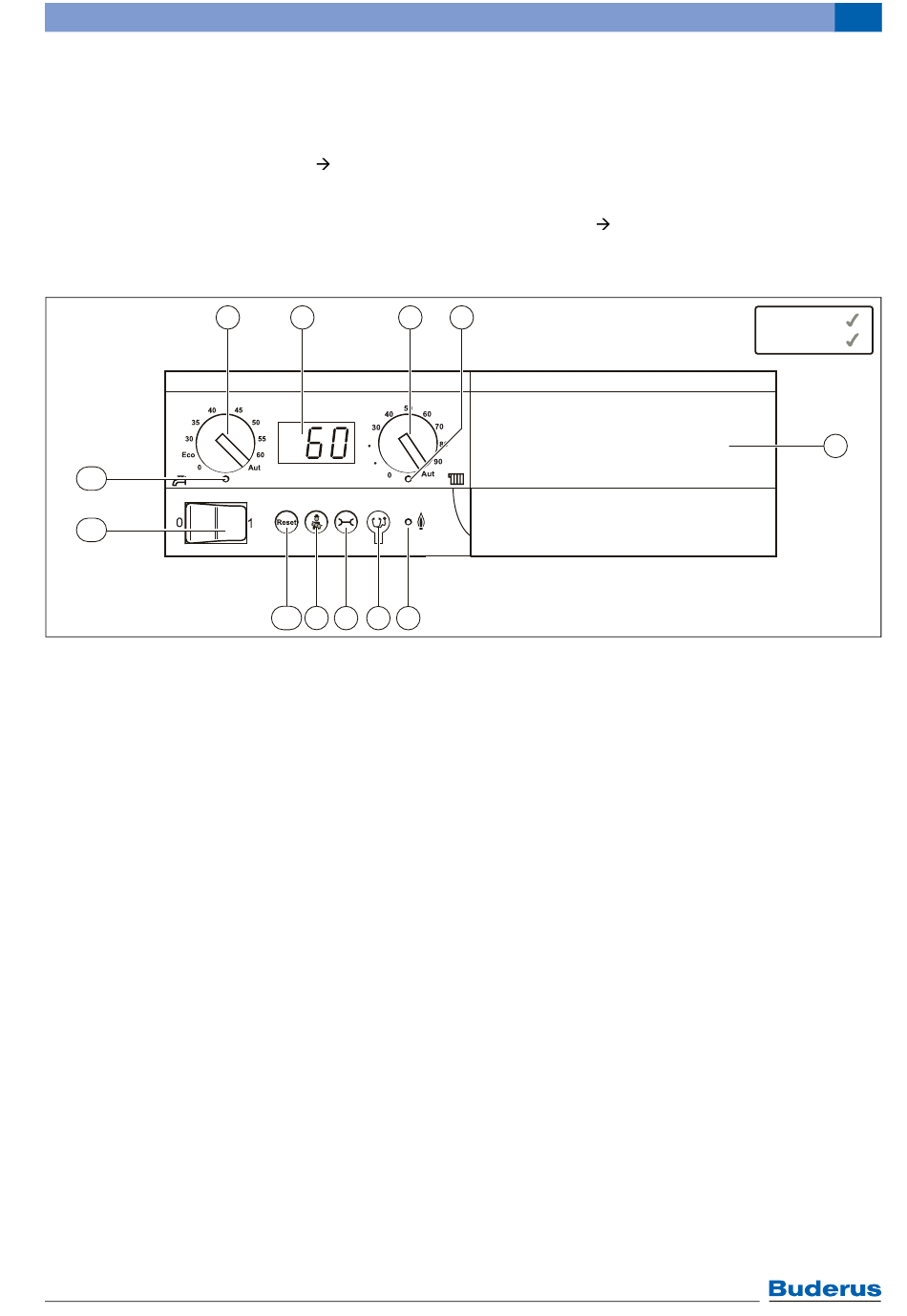

Bild 12 Anzeigen und Bedienelemente des Basiscontrollers Logamatic BC10
1 Drehschalter zur Warmwasser-Temperatureinstellung
2 LC-Display zur Status- und Druckanzeige sowie zur
Störungsdiagnose
3 Drehschalter zur Begrenzung der maximalen Kesselwas-
sertemperatur
4 LED-Anzeige „Wärmeanforderung Warmwasser und
Heizung"
5 Blende (optional Bedieneinheit RC300)
6 LED-Anzeige „Brennerbetrieb (An/Aus)"
7 Anschlussbuchse für Diagnosestecker
8 Taste „Statusanzeige"
9 Taste „Schornsteinfeger" für Abgastest und Handbetrieb
10 Taste „Reset" (Entstörtaste)
11 Hauptschalter
12 LED-Anzeige „Warmwasserbereitung"
Logamatic EMS plus – 6 720 801 111 (2012/08)
Bild 12) ist die
1 2
9 8 7 6
10
Der Logamatic BC10 enthält alle erforderlichen Elemente
zur Bedienung der Heizungsanlage. Außerdem befindet
sich am Logamatic BC10 ein Steckplatz für die Bedien-
einheit RC300 (
nen einer komfortablen Regelung zur Verfügung stehen.
3 4
Regelgeräte der EMS-Kessel
Bild 12, [5]), mit der weitere Funktio-
EMS
EMS plus
3
5
6 720 801 986-01.1T
