3.5 Bodenstehende EMS-Geräte mit Regelgerät Logamatic MC10
Der Mastercontroller Logamatic MC10 (
als Grundbedieneinheit von bodenstehenden Wärme-
erzeugern mit dem Regelsystem Logamatic EMS plus
(z. B. Logano plus GB125).
Funktionen und Bedienelemente des Master-
controllers Logamatic MC10
1
2
3

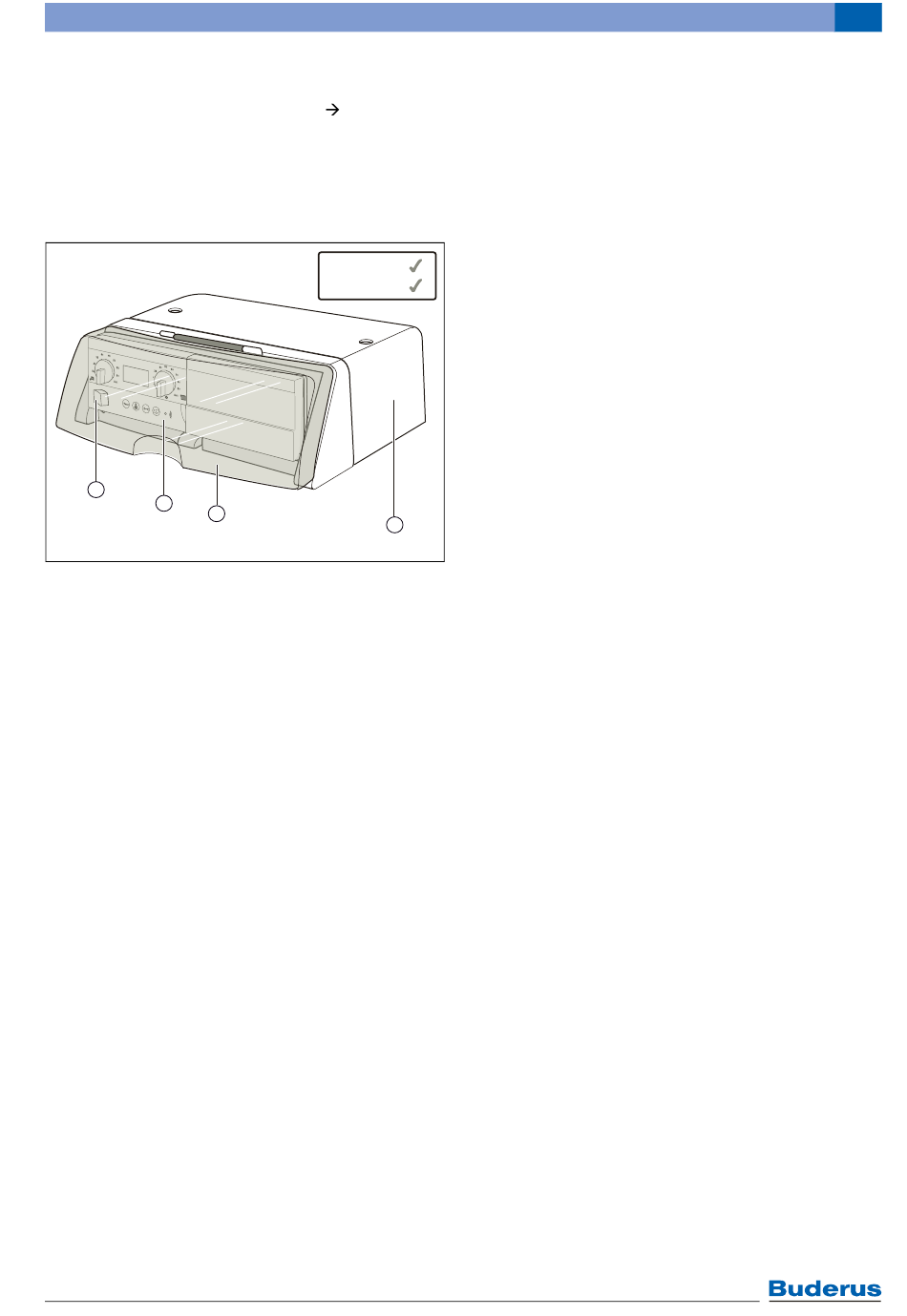

Bild 21 Mastercontroller Logamatic MC10
1 Hauptschalter (Ein/Aus) für die Stromzufuhr zur gesamten
Heizungsanlage
2 Basiscontroller Logamatic BC10
3 Transparente Abdeckklappe zum Schutz des
Basiscontrollers und des Regelgeräts vor Staub
4 Abdeckhaube zum Schutz der Module und der elektri-
schen Anschlüsse
• Aufnahme des Basiscontrollers Logamatic BC10
• Installationsraum zur Positionierung von zwei Funkti-
onsmodulen
• Kommunikationsschnittstelle zum Feuerungs-
sicherheitsautomaten SAFe
• Spannungsversorgung für den Heizkessel mit SAFe
und für die im MC10 eingebauten Funktionsmodule
• Brenneransteuerung durch Bestimmung des Kessel-
sollwertes mithilfe der vorhandenen Anforderungen
• Ansteuerung der internen Heizungspumpe oder der
Heizungspumpe von Heizkreis 1
• Regelung der Warmwasserbereitung durch Überwa-
chung der Warmwassertemperatur über einen Tempe-
raturfühler und Ansteuerung der Speicherladepumpe
oder des 3-Wege-Umschaltventils
• Ansteuerung einer Zirkulationspumpe
• Anschlussmöglichkeit für externe Wärmeanforderung
• externe Verriegelung des EMS-Kessels durch einen
zweiten Wärmeerzeuger bei Anlagen mit zwei Schorn-
steinen
Logamatic EMS plus – 6 720 801 111 (2012/08)
Bild 21) dient
EMS
EMS plus
4
6 720 645 180-14.1il
Regelgeräte der EMS-Kessel 3
35
