Buderus Logamatic 4211 Serviceanleitung
Vorschau ausblenden Andere Handbücher für Logamatic 4211:
Inhaltsverzeichnis

Werbung

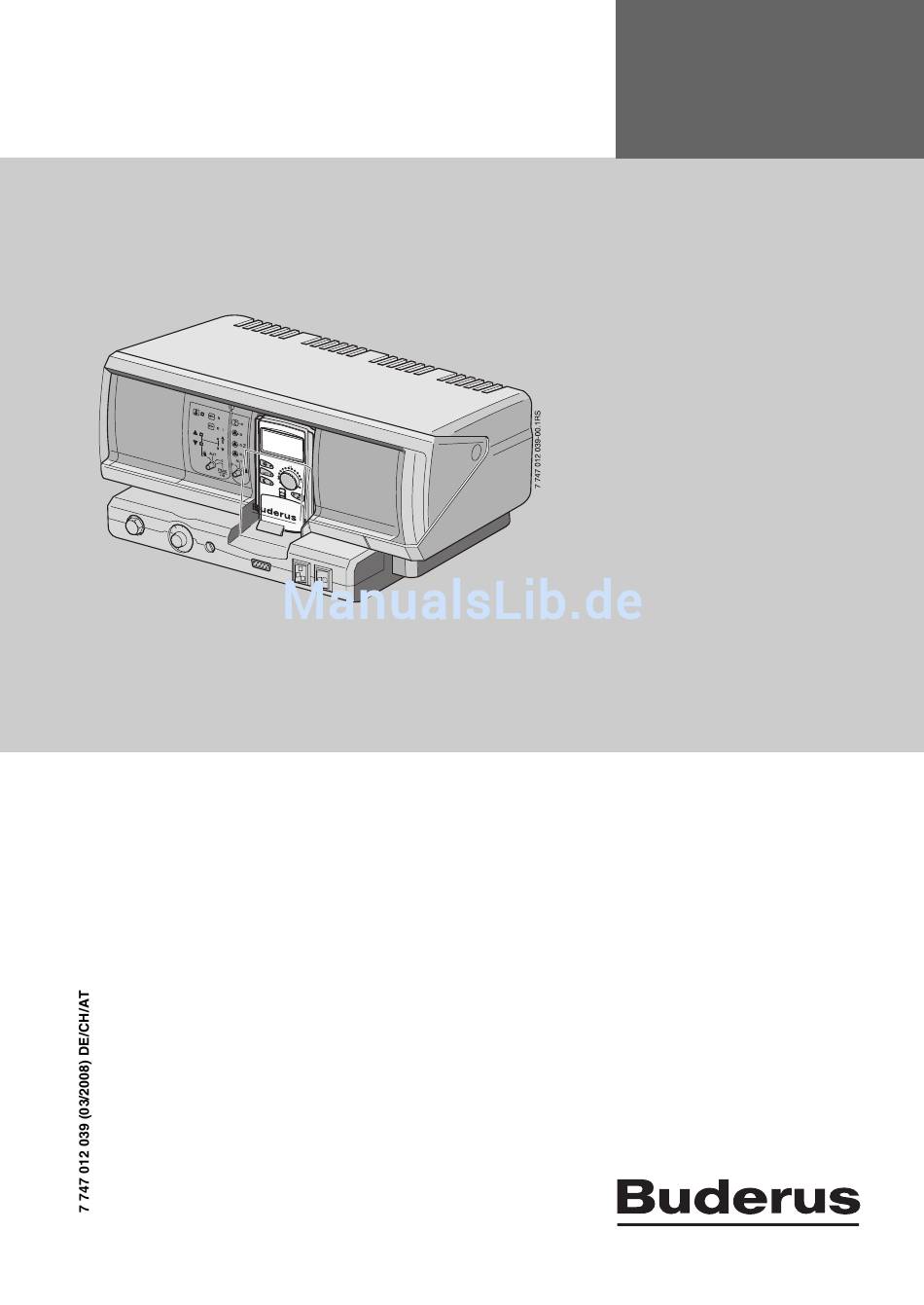

Serviceanleitung

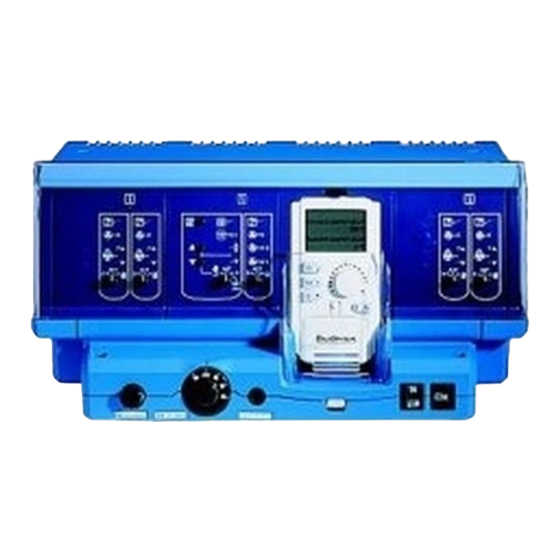

Logamatic 4211
Regelgerät
Für das Fachhandwerk
Vor Inbetriebnahme und
Servicetätigkeit sorgfältig
lesen.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Buderus Logamatic 4211

  • Seite 1 Serviceanleitung Regelgerät Logamatic 4211 Für das Fachhandwerk Vor Inbetriebnahme und Servicetätigkeit sorgfältig lesen.
  • Seite 2: Inhaltsverzeichnis

    ....... 35 Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 3 ......... . 85 Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 4 ........132 Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 5: Sicherheit

    Zugang haben, die in der Lage sind, das Gerät sachgerecht zu bedienen. Kennzeichnet eine möglicherweise von einem Produkt ausgehende Gefahr, die WARNUNG! ohne ausreichende Vorsorge zu schwe- ren Körperverletzungen oder sogar zum Tode führen kann. Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 6: Wichtige Hinweise Zur Inbetriebnahme

    Bedienungsanleitung des Regelgerätes ein Einstell- protokoll. Tragen Sie dort unbedingt die bei der Inbe- triebnahme vorgenommenen Einstellungen sowie die Zuordnung der Heizkreise handschriftlich ein. Regelgerät reinigen z Reinigen Sie das Regelgerät nur mit einem feuchten Tuch. Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 7: Produktbeschreibung Und Lieferumfang

    Produktbeschreibung und Lieferumfang Produktbeschreibung und Lieferumfang Produktbeschreibung Das digitale Regelgerät Logamatic 4211 eignet sich zur Ansteuerung eines bodenstehenden Buderus Öl-/Gas- Heizkessels mit einstufigem, zweistufigem oder modu- lierendem Brenner. Die Grundausstattung enthält bereits die Funktionen Trinkwassererwärmung (Speichersystem) und Heiz- kreisregelung (ein Heizkreis ohne Stellglied).
  • Seite 8: Einstellanweisung Für Sicherheitstemperaturbegrenzer (Stb)

    Markierung (Æ Bild 2, [3]) stellen. z Schraube (Æ Bild 2, [1]) wieder andrehen. Bild 3 Variante B z Stellhebel (Æ Bild 3, [1]) auf entsprechende Tempe- ratur stellen. Bild 3 Variante B Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 9: Einstellanweisung Für Kesselwasser-Temperaturregler (Tr)

    Einstellknopf abziehen. z Anschlagnocken (Æ Bild 4, [1]) abbrechen. z Einstellknopf wieder aufstecken. ANWENDERHINWEIS Logamatic Regelgeräte können mit max. Bild 4 Einstellknopf 99 °C betrieben werden (Æ Kapitel 14.3.4). Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 10: Einstellparameter Und Anzeigedaten

    Frostschutz ab Heizkreis 3 Warmwasservorrang Heizkreis 4 Stellglied (nicht bei Heizkreis 0) Warmwasser Stellgliedlaufzeit Version Anhebung Kessel Regelgerät Reset Einstellungen Regelgerät Betriebsstunden Brenner Fehlerprotokoll Maximale Abgastemperatur Wärmemenge Wartungsmeldung Bild 5 Einstellparameter und Anzeigedaten Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 11: Bedienelemente Und Bedieneinheit Mec2

    1 Steckplatz 1: z. B. FM442 - Heizkreis 1, Heizkreis 2 A Steckplatz A: ZM422 - Zubringer für externe Wärmeerzeuger, Heizkreis 0 B Steckplatz B: MEC2 (CM431) - Bedieneinheit MEC2 2 Steckplatz 2: z. B. FM442 - Heizkreis 3, Heizkreis 4 Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 12: Bedieneinheit Mec2

    4 automatischer Heizbetrieb nach Schaltuhr 12 Uhrzeit einstellen 5 ständig abgesenkter Heizbetrieb 13 Temperaturwerte ändern 6 Wochentage eingeben 14 Sommer-/Winterumschaltung 7 Urlaubstage eingeben 15 zurück zur Standardanzeige 8 Standardanzeige wählen 16 Schaltuhr-Programm auswählen 17 Heizkreise/Warmwasserkreis auswählen Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 13: Module Und Ihre Funktionen

    Alternativer Wärmeerzeuger Funktionsmodul FM445 LAP/LSP (Ladesystem) Funktionsmodul FM446 Schnittstelle EIB Funktionsmodul FM448 Sammelstörmeldung Zusatzmodul ZM426 Zusatz-STB Funktionsmodul FM458 – Strategiemodul Tab. 1 Module und ihre Funktionen Grundausstattung Zusatzausstattung – Kombination/Einbau nicht möglich Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 14: Controllermodul Cm431

    Controllermodul CM431 Regelgerät-Adresse einstellen Die Adresseneinstellung (Æ Bild 9, [1]) finden Sie beim Regelgerät Logamatic 4211 auf dem Modul CM431 (hin- ter der Bedieneinheit MEC2). z Nehmen Sie die Bedieneinheit MEC2 ab. z Mit einem Schraubenzieher können Sie jetzt die Re- gelgerät-Adresse einstellen.
  • Seite 15: Netzmodul Nm482

    Die Werkeinstellung ist: Beispiel für die Zuschaltung des Abschlusswiderstandes bei Hakenschalter S1 offen = Widerstand nicht eingelegt mehreren Buderus Regelgeräten Logamatic Logamatic Logamatic Logamatic Logamatic 4... 4... 4... 4... 4... Widerstand Widerstand einlegen einlegen Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 16: Zentralmodul Zm422

    Anzeige Kesselkreis 0 im Sommerbetrieb Der Brenner kann mit dem Handschalter direkt ange- Anzeige Heizkreis 0 bzw. Kesselpumpe in Betrieb steuert werden. Anzeige Speicherladepumpe in Betrieb Anzeige Zirkulationspumpe in Betrieb Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 17: Heizkreis- Und Warmwasserfunktion

    Die Heizkreis 0-Pumpe bzw. Kesselkreis und Warmwasserkreis arbeiten im Automatik-Be- trieb. Die Heizkreis 0- bzw. Kesselpumpe, Spei- cherladepumpe und die Zirkulationspumpe sind ausgeschaltet. Die Regelfunktionen laufen weiter. Die augenblicklichen Funktionen werden durch Leucht- dioden angezeigt. Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 18: Funktionsmodul Fm442 (Zusatzausstattung)

    Mischer wird stromlos geschaltet und kann per Hand bedient werden. AUT: Der Heizkreis arbeitet im Automatik-Betrieb. Die Heizkreispumpe wird ausgeschaltet. Der Mischer wird stromlos geschaltet. Die Regel- funktionen laufen weiter. Die aktuellen Funktionen werden durch Leuchtdioden angezeigt. Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 19: Inbetriebnahme Bedieneinheit Mec2

    Ist im MEC2 eine Software-Version, die dieses Regelgerät nicht kennt, erscheint Regelgerät im Display die Anzeige „unbekanntes Regelgerät“. z MEC2 aus dem Regelgerät entfernen und gegen einen MEC2 mit passender Software-Version tauschen. Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 20: Mec2 Mit Eingegebenen Parametern Im Regelgerät Eingesteckt

    Aut-Taste senden die Anzeige „Aut-Taste senden, Nacht-Taste empfangen“. Das Regelgerät fragt ab, ob die neuen Daten übernommen oder ob die alten Daten aus dem Regel- Nacht-Taste gerät wieder verwendet werden sollen. empfangen Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 21: Daten Werden Zum Regelgerät Gesendet

    Taste „AUT“ drücken = „Daten werden zum Regelgerät gesendet“. Im Display erscheint nebenstehende Anzeige. Daten werden zum Regelgerät gesendet Taste „Nachtbetrieb“ drücken = „Daten werden vom Regelgerät geholt“. Im Display erscheint nebenstehende Anzeige. Daten werden vom Regelgerät geholt Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 22: Serviceebene Aufrufen

    Durch Drehen des Drehknopfes können Sie die Hauptmenüebene durchblät- tern. Die Hauptmenüs sind in einer Ringstruktur angeordnet und beginnen nach dem letzten Hauptmenü wieder von vorne. – Allg. Kenndaten – Modulauswahl – ... – ... – Allg. Kenndaten Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 23 Einstellparameter des jeweils ausgewählten Untermenüs verändern. Sie können z. B. Funktionen oder Temperaturen auswählen. Taste „Anzeige“ loslassen, um die Eingabe zu speichern. Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 24: Einstellungen Aufrufen Und Ändern

    Module eingesteckt sind und welche Ein- stellungen vorgenommen wurden. In dieser Serviceanleitung werden nur die Menüs des Grundregelgerätes Logamatic 4211 inkl. des Zentralmoduls ZM422 (Grundausstattung) sowie des am häufigsten eingesetzten Funktions- moduls FM442 (Zusatzausstattung) beschrieben. Alle weiteren Menüs werden in den technischen Unterlagen der entsprechenden Module beschrieben.
  • Seite 25: Sicherheitstemperaturbegrenzer Stb Prüfen

    Hebel oder Taste (Æ Bild 13, Seite 26) (je nach Reglertyp) mit einem Schraubenzieher nach hinten drücken und so lange halten, bis der Sicher- heitstemperaturbegrenzer auslöst. Prüfung abbrechen oder verlassen Taste „Zurück“ drücken, um Prüfung zu unterbrechen oder zu beenden. Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 26 1 Taste 2 Hebel z Knopf des Temperaturreglers aufstecken und Temperaturregler auf „AUT“ drehen. Sicherheitstemperaturbegrenzer entriegeln Bild 14 Sicherheitstemperaturbegrenzer entriegeln z Zur Entriegelung des Sicherheitstemperaturreglers die Hutmutter abdrehen und den darunterliegenden Entstörknopf eindrücken. Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 27: Allgemeine Kenndaten

    ALLG. KENNDATEN Min. Aussentemp. -10°C Durch Drehen des Drehknopfes können Sie folgende Untermenüs nacheinan- der aufrufen: – Min. Außentemp. – Gebäudeart – Sommer/Winter Zeitumstellung – Fernverstellung – Störmeldung Handschalter – Automatische Wartungsmeldung Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 28: Minimale Außentemperatur

    Taste Anzeige gedrückt halten und Drehknopf bis zum gewünschten Wert (hier: „-12°C“) drehen. Im Display wird der eingestellte Wert angezeigt. ALLG. KENNDATEN Taste „Anzeige“ loslassen, um die Eingabe zu speichern. Min. Aussentemp. -12°C Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 29 Madrid –4 Marseille –6 Moskau –30 München –16 Neapel –2 Nizza Paris –10 Prag –16 –1 Sewastopol –12 Stockholm –19 Valencia –1 Wien –15 Zürich –16 Tab. 3 Minimale Außentemperaturen für Europa Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 30: Gebäudeart

    Im Display wird der eingestellte Wert angezeigt. ALLG. KENNDATEN Taste „Anzeige“ loslassen, um die Eingabe zu speichern. Gebäudeart schwer Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Eingabebereich Werkeinstellung Gebäudeart mittel mittel schwer leicht Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 31: Sommer/Winter Zeitumstellung

    – In Stahlbetonräumen, Kellern, Hochhäusern usw. ist das Empfangssignal schwächer. – Der Abstand zu Störquellen wie Computermonitoren und Fernsehgeräten sollte mindestens 1,5 m betragen. – Nachts ist der Funkuhrempfang meistens besser als am Tage. Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 32 Funkuhrsignale der Fernbedienungen BFU/F und für andere Be- dieneinheiten MEC2 mit Funkuhrempfang. Die zuletzt durchgeführte Eingabe an einem Regelgerät des Verbunds ist gültig. Eingabebereich Werkeinstellung Sommer/Winter Zeitumstellung Funkuhr automatisch automatisch manuell Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 33: Fernverstellung

    Taste „Anzeige“ loslassen, um die Eingabe zu speichern. Fernverstellung nein Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. ANWENDERHINWEIS Dieser Parameter kann nicht durch das Fernwirksystem verstellt werden, er ist nur vor Ort einstellbar. Eingabebereich Werkeinstellung Fernverstellung nein Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 34: Störmeldung Handschalter

    Weiterleitung über das Logamatic Fernwirksystem ist somit mög- lich. Bei „Sammelstörmeld.“ erscheint zusätzlich noch die Ausgabe einer Sammel- störmeldung über einen potenzialfreien Kontakt, z. B. über das Funktionsmo- dul FM448. Eingabebereich Werkeinstellung Störmeldung Handschalter nein nein Störmeldung Sammelstörmeldung Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 35: Automatische Wartungsmeldung

    Taste „Anzeige“ gedrückt halten und Drehknopf bis zum gewünschten Wert (hier: „01.10.2008“) drehen. Im Display wird der eingestellte Wert angezeigt ALLG. KENNDATEN Taste „Anzeige“ loslassen, um Eingabe zu speichern. Wartungsmeldung 01.10.2008 Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 36 Die Wartungsmeldung wird im Fehlerprotokoll aufgenommen und kann über das Logamatic Fernwirksystem übertragen werden. Der Status der Wartungsmeldung lässt sich im Menü „Monitor“ abfragen Die Wartungsmeldung lässt sich im Menü „Reset“ zurücksetzen. Eingabebereich Werkeinstellung automatische Wartungsmeldung nein nein Betriebsstunden Datum Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 37: Modulauswahl

    Modulauswahl 13 Modulauswahl Beim Einschalten des Regelgerätes Logamatic 4211 oder wenn ein Reset durchgeführt wurde, werden die Module automatisch erkannt und eingelesen. Beispiel: Steckplatz 1: FM442 Steckplatz 2: frei Bei Bedarf können die Module aber auch manuell eingestellt werden. Serviceebene aufrufen. „Allg. Kenndaten“ erscheint als erstes Hauptmenü.
  • Seite 38: Kesselkenndaten

    Im Display wird der eingestellte Wert angezeigt. Kesselkenndaten Taste „Anzeige“ loslassen, um Eingabe zu speichern. Kesseltyp Niedertemperatur Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Eingabebereich Werkeinstellung Kesseltyp Niedertemperatur Niedertemperatur Ecostream Brennwert NT/Sockeltemperatur Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 39 Im Display wird der eingestellte Wert angezeigt. Kesselkenndaten Taste „Anzeige“ loslassen, um Eingabe zu speichern. Pumpenlogik temperatur 40°C Eingabebereich Werkeinstellung 15 °C – 60 °C 1-stufig: 40 °C Pumpenlogiktemperatur 2-stufig: 45 °C modulierend: 50 °C Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 40: Ecostream-Heizkessel

    Kesseltyp Niedertemperatur Taste „Anzeige“ gedrückt halten und Drehknopf bis zum gewünschten Wert (hier: „Ecostream“) drehen. Im Display wird der eingestellte Wert angezeigt. KESSELKENNDATEN Taste „Anzeige“ loslassen, um Eingabe zu speichern. Kesseltyp Ecostream Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 41 Regelfunktion ist auf eine Laufzeit von 120 s ausgelegt. – „ext. Regelung“, wenn die Ecostream-Regelung durch eine externe Rege- lung erfolgt, d. h., wenn das Logamatic 4211 keine Betriebsbedingungen er- füllen muss, z. B. Doppelblockkessel mit integrierter Regelung zur Ansteuerung von Ringdrosselklappen der Kesselblöcke.
  • Seite 42 Die Stellgliedlaufzeiten der Heizkreisstellglieder werden separat unter dem 120sec Menüpunkt „Heizkreis“ abgefragt. Unterscheiden sich die Laufzeiten der einzel- nen Heizkreisstellglieder, ist hier ein repräsentativer Wert (Mittelwert) einzuge- ben. Eingabebereich Werkeinstellung Stellgliedlaufzeit 10 sec – 600 sec 120 sec Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 43: Brennwert-Heizkessel

    Kesseltyp Niedertemperatur Taste „Anzeige“ gedrückt halten und Drehknopf bis zum gewünschten Wert (hier: „Brennwert“) drehen. Im Display wird der eingestellte Wert angezeigt. KESSELKENNDATEN Taste „Anzeige“ loslassen, um Eingabe zu speichern. Kesseltyp Brennwert Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 44: Niedertemperaturheizkessel Mit Sockeltemperatur

    Kesseltyp Niedertemperatur Taste „Anzeige“ gedrückt halten und Drehknopf bis zum gewünschten Wert (hier: „NT/Sockeltemp.“) drehen. Im Display wird der eingestellte Wert angezeigt. KESSELKENNDATEN Taste „Anzeige“ loslassen, um Eingabe zu speichern. Kesseltyp NT/Sockeltemp. Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 45 Taste „Anzeige“ gedrückt halten und Drehknopf bis zum gewünschten Wert (hier: „Gas“) drehen. Im Display wird der eingestellte Wert angezeigt. KESSELKENNDATEN Taste „Anzeige“ loslassen, um Eingabe zu speichern. Brennstoff Eingabebereich Werkeinstellung Brennstoff Öl Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 46: Brennerart Einstellen

    „modulierend“ „2 x einstufig“ wählen Sie in folgenden Fällen: – Bei einer Kesselfolge von zwei einstufig betriebenen Heizkesseln, die nur mit einem Logamatic 4211 auf dem 1. Kessel und einem Konstantregelgerät auf dem 2. Heizkessel betrieben werden. – Bei bestimmten Doppelblock-Heizkesseln mit zwei jeweils einstufigen, voneinander unabhängigen...
  • Seite 47: Modulierender Brenner

    Zeit mitgeteilt, die der Brennerstellmotor für die Wegstrecke von Stel- lung „zu“ nach Stellung „auf“ benötigt. Drehknopf drehen, bis das Untermenü „Brennerstellmotorlaufzeit“ erscheint. Im Display wird das aufgerufene Untermenü angezeigt. KESSELKENNDATEN Brennerstell- motorlaufzeit 12sec Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 48: X Einstufiger Brenner

    Im Display wird der eingestellte Wert angezeigt. KESSELKENNDATEN Taste „Anzeige“ loslassen, um Eingabe zu speichern. Folgeumkehr nach 20 Stunden Eingabebereich Werkeinstellung Folgeumkehr nach ... Stunden 00, 10, 20, ... 1000 Stunden 00 Stunden Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 49 Im Display wird der eingestellte Wert angezeigt. KESSELKENNDATEBN Taste „Anzeige“ loslassen, um Eingabe zu speichern. Lastbegrenzung ab Aussentemp. 17°C Eingabebereich Werkeinstellung –31 °C – 30 °C 17 °C Lastbegrenzung ab Außentemperatur keine Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 50: Allgemeine Einstellungen Zu Kesselkenndaten

    – Grenze für maximale Abgastemperatur Für die Messung der Abgastemperatur muss ein Abgastemperaturfühler installiert sein. Wird die „Ma- ximale Abgastemperatur“ überschritten, kann über ein Fernwirksystem eine Servicemeldung ausgege- ben werden. Der Heizkessel sollte dann gewartet werden. Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 51: Pumpenfunktion

    Serviceebene aufrufen. „Allg. Kenndaten“ erscheint als erstes Hauptmenü Im Display wird das aufgerufene Hauptmenü angezeigt. SERVICEEBENE Allg. Kenndaten Drehknopf drehen, bis das Hauptmenü „Kesselkenndaten“ erscheint. Im Display wird das aufgerufene Untermenü angezeigt. SERVICEEBENE Kesselkenndaten Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 52 Drehknopf drehen, bis das Untermenü „Pumpenfunktion“ erscheint. Taste „Anzeige“ gedrückt halten und Drehknopf bis zum gewünschten Wert (hier: „Keine“) drehen. Im Display wird der eingestellte Wert angezeigt. KESSELKENNDATEN Taste „Anzeige“ loslassen, um Eingabe zu speichern. Pumpenfunktion Keine Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 53: Nachlaufzeit

    Drehknopf drehen, bis das Untermenü „Mindestbrennerlaufzeit“ erscheint. Taste „Anzeige“ gedrückt halten und Drehknopf bis zum gewünschten Wert (hier: „120sec“) drehen. Im Display wird der eingestellte Wert angezeigt. HESSELKENNDATEN Taste „Anzeige“ loslassen, um Eingabe zu speichern. Mindestbrenner- laufzeit 120sec Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 54: Minimale Einschalttemperatur Einstellen

    Bei Einstellung >75 °C ist der Temperaturregler auf 90 °C einzustellen (Æ Seite 26). Eingabebereich Werkeinstellung Mindestbrennerlaufzeit 0 sec – 300 sec 120 sec 5 °C – 65 °C 5 °C Minimale Einschalttemperatur 70 °C – 99 °C 85 °C Maximale Abschalttemperatur Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 55: Grenze Für Maximale Abgastemperatur Eingeben

    (hier: „180°C“) drehen. Im Display wird der eingestellte Wert angezeigt. HESSELKENNDATEN Taste „Anzeige“ loslassen, um Eingabe zu speichern. Grenze Abgastemperatur 180°C Eingabebereich Werkeinstellung Grenze für maximale Abgastemperatur keine keine 50 °C 250 °C – Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 56: Heizkreisdaten

    Hierzu muss eine Fernbedienung im Raum installiert sein. Wenn der Raum zu warm wird, wird das Heizsystem abgeschaltet. ANWENDERHINWEIS Es wird empfohlen, das Heizsystem „Fussboden“ nur in Verbindung mit ge- mischten Heizkreisen zu aktivieren. Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 57: Heizsysteme Auswählen

    Im Display wird der eingestellte Wert angezeigt. HEIZKREISDATEN 2 Taste „Anzeige“ loslassen, um die Eingabe zu speichern. Heizsystem Fussboden Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Eingabebereich Werkeinstellung Heizsystem Keines Heizkörper Heizkörper Konvektor Fussboden Konstant Fusspunkt Raumregler Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 58: Heizkreis Umbenennen

    Im Display wird der eingestellte Wert angezeigt. HEIZKREISDATEN 2 Taste „Anzeige“ loslassen, um die Eingabe zu speichern. Heizsystem Fussboden Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Eingabebereich Werkeinstellung Heizkreisname Heizkreis Heizkreis Wohnung Fussboden Schwimmbad Etage Keller Gebäude Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 59: Fußpunkttemperatur Einstellen

    Im Display wird der eingestellte Wert angezeigt. HEIZKREISDATEN 2 Taste „Anzeige“ loslassen, um die Eingabe zu speichern. Fusspunkttemp. 32°C Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Eingabebereich Werkeinstellung Fußpunkttemperatur 20 °C – 80 °C 30 °C Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 60: Auslegungstemperatur Einstellen

    Taste „Anzeige“ loslassen, um die Eingabe zu speichern. Auslegungstemp. 65°C Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Eingabebereich Werkeinstellung Auslegungstemperatur 30 °C – 90 °C 75 °C bei Heizkörper/Konvektor/ Fußpunkt/Konstant 45 °C bei Fußbodenheizung Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 61: Minimale Vorlauftemperatur

    HEIZKREISDATEN 2 Taste „Anzeige“ loslassen, um die Eingabe zu speichern. Minimale Vorlauftemp. 10°C Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Eingabebereich Werkeinstellung Minimale Vorlauftemperatur 5 °C – 70 °C 5 °C Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 62: Maximale Vorlauftemperatur

    Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Eingabebereich Werkeinstellung Maximale Vorlauftemperatur bei Fußboden 30 °C – 60 °C 50 °C Maximale Vorlauftemperatur bei 30 °C – 90 °C 75 °C Heizkörpern, Konvektoren, Fußpunkt Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 63: Fernbedienung Auswählen

    – Urlaubsfunktion – Partyfunktion – Pausefunktion Die unter „MEC-Heizkreise“ zusammengefassten Heizkreise können für spezi- elle Einstellungen auch als „Einzelheizkreise“ ausgewählt werden. Die Funktion Zeitschaltprogrammierung „PROG“ ist nur für jeden Heizkreis ein- zeln möglich. Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 64: Fernbedienung Mit Display

    Im Display wird der eingestellte Wert angezeigt. HEIZKREISDATEN 2 Taste „Anzeige“ loslassen, um die Eingabe zu speichern. Fernbedienung mit Display Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Eingabebereich Werkeinstellung Fernbedienung keine keine ohne Display mit Display Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 65: Maximaler Raumeinfluss

    Im Display wird der eingestellte Wert angezeigt. HEIZKREISDATEN 2 Taste „Anzeige“ loslassen, um die Eingabe zu speichern. Max.Raumeinfluss Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Eingabebereich Werkeinstellung Max. Raumeinfluss 0 K – 10 K Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 66: Absenkart Auswählen

    Drehknopf drehen, bis das Hauptmenü „Heizkreis + Nr.“ (hier: „Heizkreis 2“) er- scheint. Taste „Anzeige“ drücken, um Untermenü aufzurufen (hier: „Heizsystem“). Im Display wird das aufgerufene Untermenü angezeigt. HEIZKREISDATEN 2 Heizsystem Heizkörper Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 67 Im Display wird der eingestellte Wert angezeigt. HEIZKREISDATEN 2 Taste „Anzeige“ loslassen, um die Eingabe zu speichern. Absenkart Abschalt Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Eingabebereich Werkeinstellung Absenkart Aussenhalt Aussenhalt Abschalt Reduziert Raumhalt Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 68: Außenhalttemperatur Einstellen

    HEIZKREISDATEN 2 Taste „Anzeige“ loslassen, um die Eingabe zu speichern. Aussenhalt ab 1°C Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Eingabebereich Werkeinstellung Außenhalt ab –20 °C – 10 °C 5 °C Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 69: Urlaub Absenkart

    Werkeinstellung Urlaub Absenkart Raumhalt Raumhalt Aussenhalt* Abschalt Reduziert * Bei der Einstellung „Urlaub Aussenhalt“ gelangen Sie mithilfe des Drehknopfes zusätzlich in das Menü für die Temperatureinstellung (zwischen –20 °C und 10 °C). Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 70: Absenkung Bei Tiefer Außentemperatur Abschalten

    Taste „Anzeige“ loslassen, um die Eingabe zu speichern. Keine Absenkung unter Aussentemp 0°C Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Eingabebereich Werkeinstellung Keine Absenkung inaktiv inaktiv unter Aussentemperatur –30 °C – 10 °C Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 71: Absenkung Für Vorlauf Einstellen

    HEIZKREISDATEN 2 Taste „Anzeige“ loslassen, um die Eingabe zu speichern. Vorlauf Absenkung um Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Eingabebereich Werkeinstellung Vorlauf Absenkung 0 K – 40 K 30 K Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 72: Raumtemperatur-Offset

    Im Display wird der eingestellte Wert angezeigt. HEIZKREISDATEN 2 Taste „Anzeige“ loslassen, um die Eingabe zu speichern. Raumtemperatur Offset -2°C Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Eingabebereich Werkeinstellung Offset –5 °C – 5 °C 0 °C Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 73: Automatische Adaption

    Im Display wird der eingestellte Wert angezeigt. HEIZKREISDATEN 2 Taste „Anzeige“ loslassen, um die Eingabe zu speichern. Autom. Adaption Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Eingabebereich Werkeinstellung Automatische Adaption nein nein Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 74: Schaltoptimierung Einstellen

    Aufheizzeiten eine Einschaltoptimierung oft nicht sinnvoll. Serviceebene aufrufen. „Allg. Kenndaten“ erscheint als erstes Hauptmenü. Drehknopf drehen, bis das Hauptmenü „Heizkreis + Nr.“ (hier: „Heizkreis 2“) er- scheint. Taste „Anzeige“ drücken, um Untermenü aufzurufen (hier: „Heizsystem“). Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 75 Im Display wird der eingestellte Wert angezeigt. HEIZKREISDATEN 2 Taste „Anzeige“ loslassen, um die Eingabe zu speichern. Optimierung für Ausschalten Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Eingabebereich Werkeinstellung Optimierung keine keine Einschalten Ausschalten Ein-/Ausschalten Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 76: Ausschaltoptimierungszeit Einstellen

    Im Display wird der eingestellte Wert angezeigt. HEIZKREISDATEN 2 Taste „Anzeige“ loslassen, um die Eingabe zu speichern. Ausschalt- optimierungszeit 30min Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Eingabebereich Werkeinstellung Ausschaltoptimierungszeit 10 – 60 min 60 min Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 77: Frostschutztemperatur Einstellen

    Im Display wird der eingestellte Wert angezeigt. HEIZKREISDATEN 2 Taste „Anzeige“ loslassen, um die Eingabe zu speichern. Frostschutz ab -2°C Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Eingabebereich Werkeinstellung Frostschutz –20 °C – 1 °C 1 °C Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 78: Warmwasservorrang Einstellen

    (hier: „nein“) drehen. Im Display wird der eingestellte Wert angezeigt. HEIZKREISDATEN 2 Taste „Anzeige“ loslassen, um die Eingabe zu speichern. WWasser-Vorrang nein Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Eingabebereich Werkeinstellung Warmwasservorrang nein Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 79: Heizkreisstellglied Eingeben

    (hier: „nein“) drehen. Im Display wird der eingestellte Wert angezeigt. HEIZKREISDATEN 2 Taste „Anzeige“ loslassen, um die Eingabe zu speichern. Stellglied nein Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Eingabebereich Werkeinstellung Stellglied nein Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 80: Stellgliedlaufzeit Eingeben

    Im Display wird der eingestellte Wert angezeigt. HEIZKREISDATEN 2 Taste „Anzeige“ loslassen, um die Eingabe zu speichern. Stellglied laufzeit 90sec Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Eingabebereich Werkeinstellung Stellgliedlaufzeit 10 – 600 sec 120 sec Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 81: Anhebung Kessel

    HEIZKREISDATEN 2 Taste „Anzeige“ loslassen, um die Eingabe zu speichern. Anhebung Kessel 10°C Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Eingabebereich Werkeinstellung Anhebung Kessel 0 °C – 20 °C 5 °C Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 82: Externe Umschaltung

    Taste „Anzeige“ drücken, um Untermenü aufzurufen (hier: „Heizsystem“). Im Display wird das aufgerufene Untermenü angezeigt. HEIZKREISDATEN 2 Heizsystem Heizkörper Drehknopf drehen, bis Untermenü „Extern Tag/Nacht/Aut“ angezeigt wird. Im Display wird das aufgerufene Untermenü angezeigt. HEIZKREISDATEN 2 Extern Tag/Nacht/Aut keine Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 83: Extern Tag/Nacht/Aut Über Wf1/2

    HEIZKREISDATEN 2 Taste „Anzeige“ loslassen, um die Eingabe zu speichern. Extern Tag/Nacht/Aut über WF1/2/3 Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Eingabebereich Werkeinstellung Extern Tag/Nacht/Aut keine keine Tag über WF1/3 über WF1/2/3 Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 84: Externe Störmeldung Pumpe

    Taste „Anzeige“ loslassen, um die Eingabe zu speichern. Externe Stör- Anhebung Kessel meldung Pumpe über WF1/2 10°C Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Eingabebereich Werkeinstellung Externe Störmeldung Pumpe keine keine über WF1/2 Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 85: Estrich Trocknen

    Drehknopf drehen, bis das Hauptmenü „Heizkreis + Nr.“ (hier: „Heizkreis 2“) er- scheint. Taste „Anzeige“ drücken, um Untermenü aufzurufen (hier: „Heizsystem“). Im Display wird das aufgerufene Untermenü angezeigt. HEIZKREISDATEN 2 Heizsystem Fussboden Drehknopf drehen, bis Untermenü „Estrich trocknen“ erscheint. Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 86 (hier: „10K“) drehen. Im Display wird der eingestellte Wert angezeigt. HEIZKREISDATEN 2 Taste „Anzeige“ loslassen, um die Eingabe zu speichern. Estrich trocknen Anstieg um Eingabebereich Werkeinstellung Anstieg um 1 K – 10 K Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 87 Im Display wird der eingestellte Wert angezeigt. HEIZKREISDATEN 2 Taste „Anzeige“ loslassen, um die Eingabe zu speichern. Estrich trocknen Max. Temperatur 25°C Eingabebereich Werkeinstellung Maximaltemperatur 25 °C – 60 °C 45 °C Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 88 (hier: „10K“) drehen. Im Display wird der eingestellte Wert angezeigt. HEIZKREISDATEN 2 Taste „Anzeige“ loslassen, um die Eingabe zu speichern. Estrich trocknen Absenkung um Eingabebereich Werkeinstellung Absenkung um 1 K – 10 K Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 89 Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. ANWENDERHINWEIS Bei Einstellung „keine“ wird die Estrichtrocknung mit dem Ende der maximalen Haltezeit abgeschlossen. Eingabebereich Werkeinstellung Absenkung im Tageszyklus keine jeden Tag jeden Tag – jeden 5. Tag Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 90: Warmwasserdaten

    (hier: „nein“) drehen. Im Display wird der eingestellte Wert angezeigt. WARMWASSERDATEN Taste „Anzeige“ loslassen, um die Eingabe zu speichern. Warmwasser nein Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Eingabebereich Werkeinstellung Warmwasser nein Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 91: Temperaturbereich Einstellen

    Im Display wird der eingestellte Wert angezeigt. WARMWASSERDATEN Taste „Anzeige“ loslassen, um die Eingabe zu speichern. Bereich bis 80°C Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Eingabebereich Werkeinstellung Bereich bis 60 °C – 80 °C 60 °C Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 92: Schaltoptimierung Wählen

    Im Display wird der eingestellte Wert angezeigt. WARMWASSERDATEN Taste „Anzeige“ loslassen, um die Eingabe zu speichern. Optimierung für Einschalten Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Eingabebereich Werkeinstellung Optimierung nein nein Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 93: Restwärmenutzung Wählen

    (hier: „nein“) drehen. Im Display wird der eingestellte Wert angezeigt. WARMWASSERDATEN Taste „Anzeige“ loslassen, um die Eingabe zu speichern. Restwärmenutzung nein Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Eingabebereich Werkeinstellung Restwärmenutzung nein Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 94: Hysterese Einstellen

    Im Display wird der eingestellte Wert angezeigt. WARMWASSERDATEN Taste „Anzeige“ loslassen, um die Eingabe zu speichern. Hysterese -20K Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Eingabebereich Werkeinstellung Hysterese –20 K – 2 K –5 K Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 95: Kesseltemperatur Anheben

    Im Display wird der eingestellte Wert angezeigt. WARMWASSERDATEN Taste „Anzeige“ loslassen, um die Eingabe zu speichern. Kesselanhebung Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Eingabebereich Werkeinstellung Kesseltemperatur-Anhebung 10 K – 40 K 40 K Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 96: Externe Störmeldung (Wf1/2)

    Warmwasserdaten 16.7 Externe Störmeldung (WF1/2) An die Klemmen WF1 und WF2 des Regelgerätes Logamatic 4211 können Sie einen externen potenzialfreien Störmeldekontakt einer Ladepumpe oder einer Inertanode anschließen. ANWENDERHINWEIS Diese Funktion ist nur nutzbar, wenn die Eingänge WF nicht für Heizkreis 0 be- nötigt werden.
  • Seite 97: Externer Kontakt (Wf1/3)

    Warmwasserdaten 16.8 Externer Kontakt (WF1/3) Wenn an den Klemmen WF1 und WF3 des Regelgerätes Logamatic 4211 ein potenzialfreier Taster angeschlossen wird, kann (je nach Einstellung) entweder „Einmalladung“ oder „Desinfektion“ ausgelöst werden. ANWENDERHINWEIS Diese Funktion ist nur nutzbar, wenn die Eingänge WF nicht für Heizkreis 0 be- nötigt werden.
  • Seite 98: Thermische Desinfektion Wählen Und Einstellen

    Serviceebene aufrufen. „Allg. Kenndaten“ erscheint als erstes Hauptmenü. Drehknopf drehen, bis das Hauptmenü „Warmwasser“ erscheint. Taste „Anzeige“ drücken, um Untermenü aufzurufen (hier: „Warmwasser“). Im Display wird das aufgerufene Untermenü angezeigt. WARMWASSERDATEN Warmwasser Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 99: Thermische Desinfektion

    Im Display wird der eingestellte Wert angezeigt. WARMWASSERDATEN Taste „Anzeige“ loslassen, um die Eingabe zu speichern. Thermische Desinfektion Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Eingabebereich Werkeinstellung Thermische Desinfektion nein nein Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 100: Desinfektionstemperatur Einstellen

    Im Display wird der eingestellte Wert angezeigt. WARMWASSERDATEN Taste „Anzeige“ loslassen, um die Eingabe zu speichern. Temperatur Desinfektion 75°C Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Eingabebereich Werkeinstellung Desinfektionstemperatur 65 °C – 75 °C 70 °C Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 101: Wochentag Für Desinfektion Einstellen

    Im Display wird der eingestellte Wert angezeigt. WARMWASSERDATEN Taste „Anzeige“ loslassen, um die Eingabe zu speichern. Wochentag Desinfektion Sonntag Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Eingabebereich Werkeinstellung Wochentag Desinfektion Montag – Sonntag Dienstag täglich Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 102: Uhrzeit Für Desinfektion Einstellen

    Im Display wird der eingestellte Wert angezeigt. WARMWASSERDATEN Taste „Anzeige“ loslassen, um die Eingabe zu speichern. Uhrzeit Desinfektion 18:00 Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Eingabebereich Werkeinstellung Uhrzeit Desinfektion 00:00 Uhr – 23:00 Uhr 01:00 Uhr Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 103: Tägliche Aufheizung

    ANWENDERHINWEIS Wurde innerhalb der letzten 12 Stunden bereits das Warmwasser auf 60 °C er- hitzt, erfolgt keine Aufheizung zur eingestellten Uhrzeit. Eingabebereich Werkeinstellung Tägliche Aufheizung inaktiv inaktiv 00:00 Uhr – 23:00 Uhr Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 104: Zirkulationspumpe Wählen

    (hier: „nein“) drehen. Im Display wird der eingestellte Wert angezeigt. WARMWASSERDATEN Taste „Anzeige“ loslassen, um die Eingabe zu speichern. Zirkulation nein Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Eingabebereich Werkeinstellung Zirkulation nein Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 105: Intervalle Der Zirkulationspumpe Einstellen

    Taste „Anzeige“ drücken, um Untermenü aufzurufen (hier: „Warmwasser“). Im Display wird das aufgerufene Untermenü angezeigt. WARMWASSERDATEN Warmwasser Drehknopf drehen, bis Untermenü „Zirkulation pro Stunde“ erscheint. Im Display wird das aufgerufene Untermenü angezeigt. WARMWASSERDATEN Zirkulation pro Stunde 2 mal an Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 106 Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Eingabebereich Werkeinstellung Zirkulation pro Stunde 2 mal an 1 mal an 2 mal an 3 mal an 4 mal an 5 mal an 6 mal an Dauerbetrieb Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 107: Sonderparameter

    Da diese Ebene geschultem Fachpersonal vorbehalten ist, erfolgt die Einstel- lung nicht in Klartext, sondern in Code und ist in einer separaten Unterlage be- schrieben. Diese Unterlage „Sonderparameter Logamatic 4000“ finden Sie auf den Inter- netseiten von Buderus. Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 108: Heizkennlinie

    Drehknopf drehen, bis Untermenü „Heizkreis 2“ erscheint. Im Display wird das aufgerufene Untermenü angezeigt. HEIZKENNLINIE Heizkreis 2 AT: 10 / 0 /-10 VL: 45 /62 /75 Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 109: Relaistest Durchführen

    Logamatic 4211 die folgenden Relais aufrufen: Kessel – Brenner – Stellglied – Kesselpumpe (falls aktiviert) Heizkreis 0 – 4 – Umwälzpumpe – Stellglied (nicht bei Heizkreis 0) Warmwasser – Speicherladepumpe – Zirkulationspumpe Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 110 Heizkreis 2 Umwälzpumpe Drehknopf drehen, bis Untermenü „Stellglied“ erscheint. Im Display wird das aufgerufene Untermenü angezeigt. RELAISTEST Heizkreis 2 Stellglied Taste „Anzeige“ gedrückt halten und Drehknopf bis zum gewünschten Wert (hier: „zu“) drehen. Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 111 Taste „Anzeige“ loslassen, um Eingabe zu speichern. Heizkreis 2 Stellglied Taste „Zurück“ zweimal drücken, um zu den übergeordneten Ebenen zurückzu- kehren. Damit ist der Relaistest beendet. ANWENDERHINWEIS Wenn der „Relaistest“ beendet wird, werden alle vorgenommenen Einstel- lungen gelöscht. Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 112: Lcd-Test Durchführen

    Im Display wird das aufgerufene Hauptmenü angezeigt. SERVICEEBENE LCD-Test Taste „Anzeige“ drücken. Wenn alle Zeichen und Symbole angezeigt werden, ist die LCD-Anzeige in Ord- 8Ccd8X8beP nung. Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 113: Fehlerprotokoll

    23:45 13.10 Die Meldung „Keine Störung“ wird angezeigt, wenn das verbundene Regelgerät keine Störung aufgezeichnet hat. Drehknopf drehen und die letzten Störmeldungen durchblättern. Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 114 Fehlerprotokoll Störanzeigen Die folgenden Störungen können beim Regelgerät Logamatic 4211 angezeigt werden, wenn neben dem ZM422 das am häufigsten eingesetzte Funktionsmo- dul FM442 eingesteckt ist. – Außenfühler – Adressenkonflikt x – Vorlauffühler x – Falsches Modul x – Warmwasserfühler – Unbekanntes Modul x –...
  • Seite 115: Störung

    – Fühler- bzw. Ladepumpenfunktion schlossen oder Ladepumpe de- prüfen, ggf. tauschen Æ fekt. Kapitel 19 und Kapitel 27). – Modul oder Regelgerät defekt. – Ggf. Modul oder Regelgerät tau- schen. Tab. 4 Störungstabelle Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 116 Modul für diesen nicht mehr ausführbar. Die übrigen FM447 im Logamatic 4211). Regelgerätetyp verwendet werden Module im Regelgerät und auch darf. der ECOCAN-Bus-Betrieb funktio- nieren weiter. Tab. 4 Störungstabelle Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 117 „AUT“. Wartung – Kein Einfluss auf das Regelverhal- – Der eingestellte Zeitraum bis zur – Wartung durchführen und an- ten. nächsten Wartung ist abgelaufen. schließend die Wartungsmeldung Datum zurücksetzen. Tab. 4 Störungstabelle Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 118: Monitordaten

    Im Display wird das aufgerufene Hauptmenü angezeigt. SERVICEEBENE Monitor Taste „Anzeige“ drücken. Im Display wird als erstes das Untermenü „Kessel“ angezeigt. MONITOR Kessel Drehknopf drehen, bis das gewünschte Untermenü (hier: „Vorlauf 60/59“) er- scheint. Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 119 Beispiel: Wartungsmeldung nach Betriebsstunden (Alternativ nach Da- tum) MONITOR KESSEL Im Display erscheint die Wartungsmeldung. Kesselpumpe MONITOR KESSEL Wartungsmeldung nach 6000h abgelaufen 2100h Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 120: Heizkreis-Monitordaten

    In der letzten Zeile erscheint eine der folgenden Betriebsarten: Raum 20/19 ständig Nacht – ständig Nacht – ständig Tag – Automatik Nacht – Automatik Tag – Urlaub – Sommer – Ein-Optimierung – Aus-Optimierung – Estrich – WW-Vorrang – keine Absenkung Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 121 –100 % = Stellglied wird in einem Zyklus von 10 Sekunden für 10 Sekunden in Richtung „Mischer fährt zu“ (kälter) angesteuert (ständig). Umwälzpumpe Zeigt den Betriebszustand der Umwälzpumpe an. Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 122: Warmwasser-Monitordaten

    – tägliche Aufheizung Optimier Zeigt den Zeitraum an, an dem die Heizungsanlage vor dem eigentlichen Schalt- punkt in Warmwasserbetrieb geht, damit die eingestellte Warmwassertempera- tur rechtzeitig erreicht wird. Drehknopf drehen, um die Warmwasser-Monitordaten durchzublättern. Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 123 Ladung MONITOR W-WASSER Zeigt den Betriebszustand der Speicherpumpe an. Ladung Zirkulation Zirkulation Zeigt den Betriebszustand der Zirkulationspumpe an. Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Drehknopf drehen, um die Unterstation-Monitordaten durchzublättern. Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 124: Version Anzeigen

    SERVICEEBENE Version Taste „Anzeige“ drücken, um Untermenü aufzurufen. Die Versionen für die Bedieneinheit MEC2 und das Regelgerät werden ange- zeigt. VERSION 8.xx Regelgerät 8.xx Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 125: Regelgerät Wählen

    Serviceebene aufrufen. „Allg. Kenndaten" erscheint als erstes Hauptmenü. Drehknopf drehen, bis das Hauptmenü „Regelgerät“ erscheint. Im Display wird das aufgerufene Hauptmenü angezeigt. SERVICEEBENE Regelgerät Taste „Anzeige“ drücken, um Untermenü aufzurufen (hier: „Logamatic 4211“). Im Display wird das aufgerufene Untermenü angezeigt. Regelgerät Logamatic 4211...
  • Seite 126: Reset

    Wenn Sie die Taste loslassen, solange noch ein Block angezeigt wird, wird der Einstellungen Reset abgebrochen. Nach Durchführen des Resets kehrt die Displayanzeige Regelgerät automatisch zur übergeordneten Ebene zurück. Bei Abbruch des Resets Taste „Zurück“ drücken, um zur übergeordneten Ebene zurückzukehren. Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 127 Das heißt, die Wartungsmeldung erscheint dann nicht mehr bei geschlossener Klappe. Durch das Rücksetzen der Wartungsmeldung wird das Wartungsintervall neu gestartet. Beachten Sie, dass bei Wartungsmeldungen nach Datum der nächs- te Wartungstermin ein Jahr in die Zukunft verlegt wird. Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 128: Technische Daten

    Technische Daten FM442 Fühler Messbereich Fühler untere Fehlergrenze kleinster Anzeige- größter Anzeige- obere Fehlergrenze in °C wert in°C wert in°C in°C Vorlauftemp. HK links < –5 Vorlauftemp. HK rechts < –5 Tab. 8 Messbereich Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 129: Fühlerkennlinien

    Fühlers mit einem Widerstandsmessgerät. ranz ±3 %/25 °C. z Messen Sie mit einem Thermometer die Temperatur des Fühlers. Bild 17 Außentemperaturfühler und Kesselwasser-, Vorlauf-, Warmwasser-Temperaturfühler 1 Kennlinie Außentemperaturfühler 2 Kennlinie Kesselwasser-, Vorlauf-, Warmwasser-Temperaturfühler Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 130 Fühlerkennlinien Bild 18 Raumtemperatur- und Abgastemperaturfühler 1 Kennlinie Raumtemperaturfühler 2 Kennlinie Abgastemperaturfühler (FG) Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 131: Einstellung Spezifischer Kesselkenndaten

    Logano plus GB434 z NT/Sockeltemperatur: zu aktivieren bei Heizkessel-Baureihen: Logano SK425 , SK635 , SK735 bei angehobenen Mindest-Kesselwassertemperaturen. Betriebsvorlauftemperatur-Regelung über Heizkreis-Stellglieder. Betriebsvorlauftemperatur-Regelung über externe Regelung. Je nach hydraulischer Anbindung. Mindest-Kesselwassertemperatur-Regelung über Heizkreis- Stellglieder. Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 132: Stichwortverzeichnis

    Sollwertverstellungen ....63 Heizkreis, Wohnung ....58 Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 133 Wartungsmeldung ....35 Zirkulation ....104 Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 134 Notizen Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 135 Notizen Logamatic 4211 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 136 Ferroknepper Buderus S.A. Z.I. Um Monkeler 20, Op den Drieschen B.P. 201 L-4003 Esch-sur-Alzette www.buderus.lu blf@buderus.lu Österreich Buderus Austria Heiztechnik GmbH Karl-Schönherr-Str. 2 A-4600 Wels Technische Hotline: 0810 - 810 - 444 www.buderus.at office@buderus.at Schweiz Buderus Heiztechnik AG Netzibodenstr. 36 CH-4133 Pratteln www.buderus.ch...

Inhaltsverzeichnis
