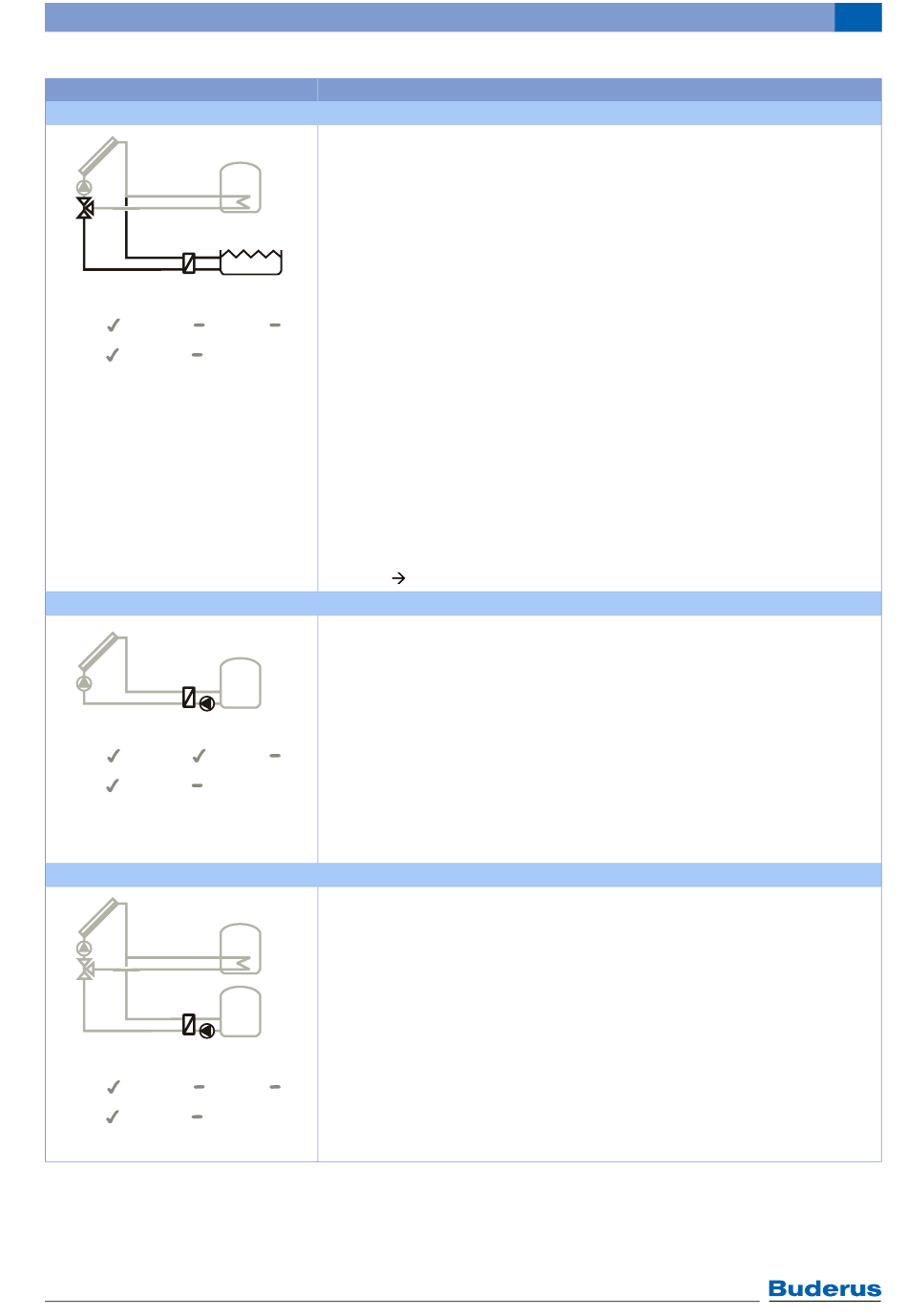

Funktion
Pool(D)
SM200 SM100
RC300 RC200
Ext. Wärmetauscher Sp. 1(E)
SM200 SM100
RC300 RC200
Ext. Wärmetauscher Sp.2(F)
SM200 SM100
RC300 RC200
Tab. 5
Logamatic EMS plus – 6 720 801 111 (2012/08)
Beschreibung
Schwimmbadfunktion
Funktion wie 2. Speicher mit Ventil(B) oder 2. Speicher mit Pumpe(C)
jedoch für Schwimmbad (Pool).
Diese Funktion ist nur verfügbar, wenn 2. Speicher mit Ventil(B) oder 2.
Speicher mit Pumpe(C) hinzugefügt wurde.
Die Funktion Ext. Wärmetauscher Sp.2(F) ist mit dieser Funktion nicht kombi-
nierbar.
6 720 647 922-21.1O
Die thermische Desinfektion (K) ist für Speicher 1 möglich, nicht für Speicher 2
SM50
(hier Speicher 2=Pool).
Das Modul beinhaltet keinen Frostschutz für den Schwimmbad-Wärmetau-
scher.
HINWEIS: Wenn Funktion Pool(D) hinzugefügt wurde, keinesfalls die Umwälz-
pumpe des Pools am Modul anschließen. Umwälzpumpe an der Schwimmbad-
regelung anschließen.
Erforderliches Zubehör für Pool (D):
• siehe 2. Speicher mit Ventil(B) oder 2. Speicher mit Pumpe(C);
• Position Temperaturfühler TS5 (Temperaturdifferenzregelung) im Schwimm-
badvorlauf
Beispiele
Solarseitig externer Wärmetauscher an Speicher 1
• Ein- und Ausschalten der Pumpen PS1 und PS5 in Abhängigkeit der Tempe-
raturfühler TS1 und TS2 sowie TS6.
• Wenn die Temperatur am Wärmetauscher um die Einschalttemperatur-
differenz höher ist als die Temperatur am Speicher 1 unten, wird die Spei-
6 720 647 922-22.1O
cherladepumpe eingeschaltet. Frostschutzfunktion für den Wärmetauscher
ist gewährleistet durch Temperaturfühler TS6.
SM50
Erforderliches Zubehör:
• Bedieneinheit RC300 (RC200 als Regler nicht ausreichend)
• Wärmetauscherpumpe; Anschluss an PS5
• Temperaturfühler am Wärmetauscher, z.B. FV/FZ; Anschluss an TS6
Solarseitig externer Wärmetauscher an Speicher 2
• Ein- und Ausschalten der Pumpen PS1 und PS5 in Abhängigkeit der Tempe-
raturfühler TS1 und TS2 sowie TS6.
• Wenn die Temperatur am Wärmetauscher um die Einschalttemperatur-
differenz höher ist als die Temperatur am Speicher 2 unten, wird die Spei-
cherladepumpe eingeschaltet. Frostschutz für den Wärmetauscher ist
gewährleistet durch Temperaturfühler TS6.
Diese Funktion ist nur verfügbar, wenn 2. Speicher mit Ventil(B) oder 2.
6 720 647 922-23.1O
Speicher mit Pumpe(C) hinzugefügt wurde.
SM50
Erforderliches Zubehör:
• Wärmetauscherpumpe; Anschluss an PS5
• Temperaturfühler am Wärmetauscher, z. B. FV/FZ; Anschluss an TS6
Anlagenbeispiele Kapitel 9.5 (mit Pool als 2. Verbraucher)
