2 Systembeschreibung allgemein
Funktion
Wärmemengenzählung(L)
V
SM200 SM100
RC300 RC200
Temperaturdifferenz Regler(M)
SM200 + SM100 SM50
RC300 RC200

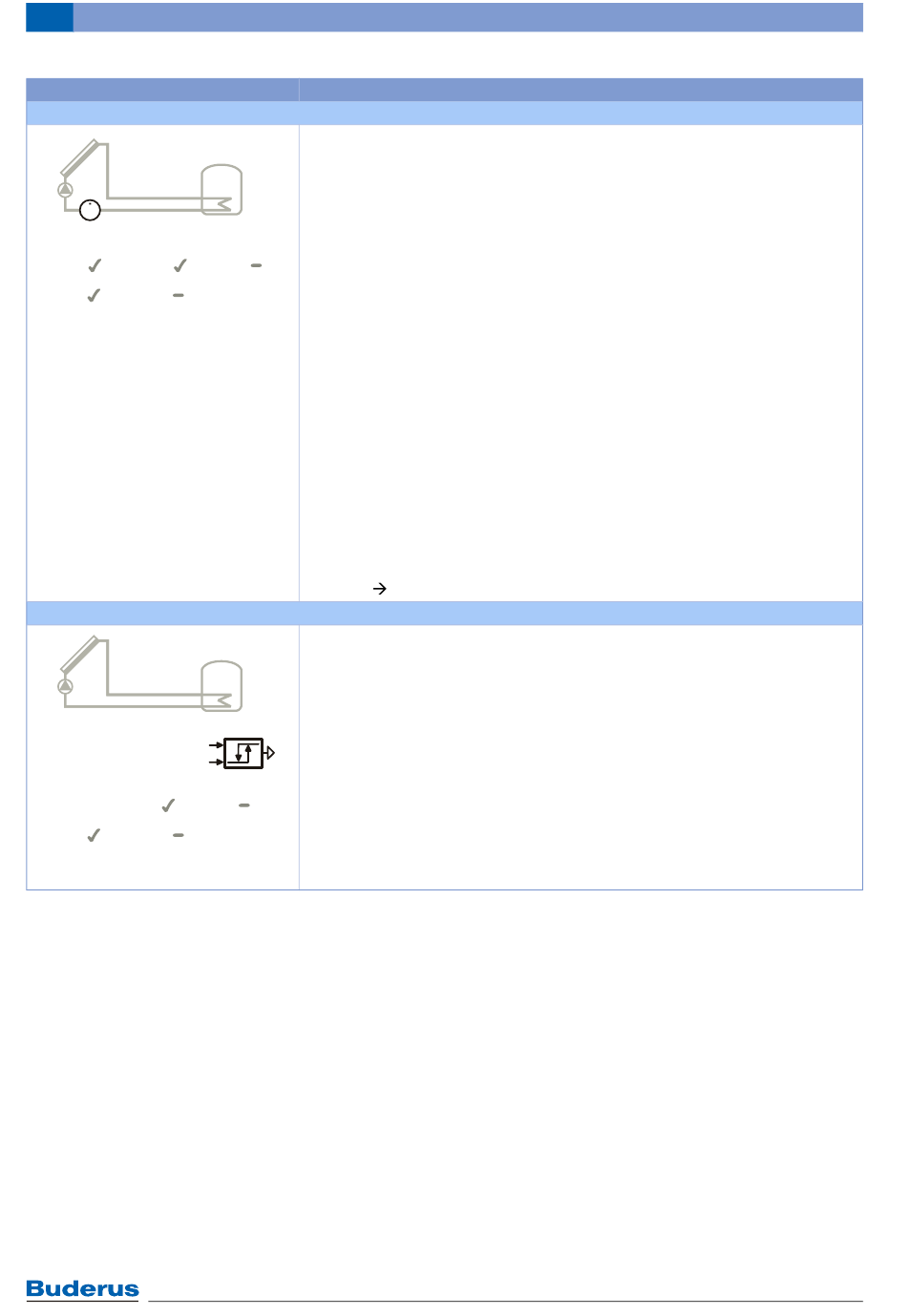

Tab. 5
26
Beschreibung
Durch Auswahl des Wärmemengenzählers kann die Ertragsermittlung für die
Solaranlage eingeschaltet werden. Der Solarertrag wird in der Bedieneinheit
RC300 aktuell oder als Rückschau auf die letzte Woche angezeigt. Alternativ
kann eine rechnerische Ermittlung des Solarertrags (ohne weiteres Zubehör)
erfolgen.
6 720 647 922-35.1O
• Aus den gemessenen Temperaturen (TS12, TS13) und dem Volumenstrom
(WM1) wird die Wärmemenge unter Berücksichtigung des Glykolgehalts im
SM50
Solarkreis berechnet.
Bei der Konfiguration der Solaranlage wird in der Grafik nicht angezeigt, dass
diese Funktion hinzugefügt wurde. In der Bezeichnung der Solaranlage wird das
„L" hinzugefügt.
Hinweis: Die Ertragsermittlung liefert nur korrekte Werte, wenn das Volumen-
strommessteil mit 1 Impuls/Liter arbeitet.
Erforderliches Zubehör:
• WMZ-Set
– Temperaturfühler im Vorlauf zum Solarkollektor (Lieferumfang WMZ-Set);
Anschluss an IS2
– Temperaturfühler im Rücklauf vom Solarkollektor (Lieferumfang WMZ-
Set); Anschluss an IS1
– Volumenstromzähler (Lieferumfang WMZ-Set); Anschluss an IS1
Beispiele
Frei konfigurierbarer Temperaturdifferenzregler (nur verfügbar bei Kombination
des SM200 mit SM100
• In Abhängigkeit von der Temperaturdifferenz zwischen der Temperatur an der
Wärmequelle (TS14) und der Wärmesenke (TS15) und der einstellbaren Ein-
/Ausschalttemperaturdifferenz wird über das Ausgangssignal eine Pumpe
oder ein Ventil angesteuert.
Erforderliches Zubehör für Temperaturdifferenz Regler (M):
6 720 647 922-29.1O
• Temperaturfühler Wärmequelle; Anschluss am SM100 an TS2
• Temperaturfühler Wärmesenke; Anschluss am SM100 an TS3
• Anzusteuernde Baugruppe (Pumpe oder Ventil); Anschluss am SM100 an
VS1/PS2/PS3 mit Ausgangssignal Anschlussklemme 75; Anschlussklemme
74 nicht belegt
Anlagenbeispiele Kapitel 9.4.1
