9 Anlagenbeispiele
9.6.2 Bodenstehender Öl-/Gas-Kessel mit Logamatic EMS plus in Kombination mit Festbrennstoff-Kes-
sel, solarer Warmwasserbereitung und Heizungsunterstützung
SM200
4
1
TS1
KS0110
PS1
AB
VS2
M
A
B
T

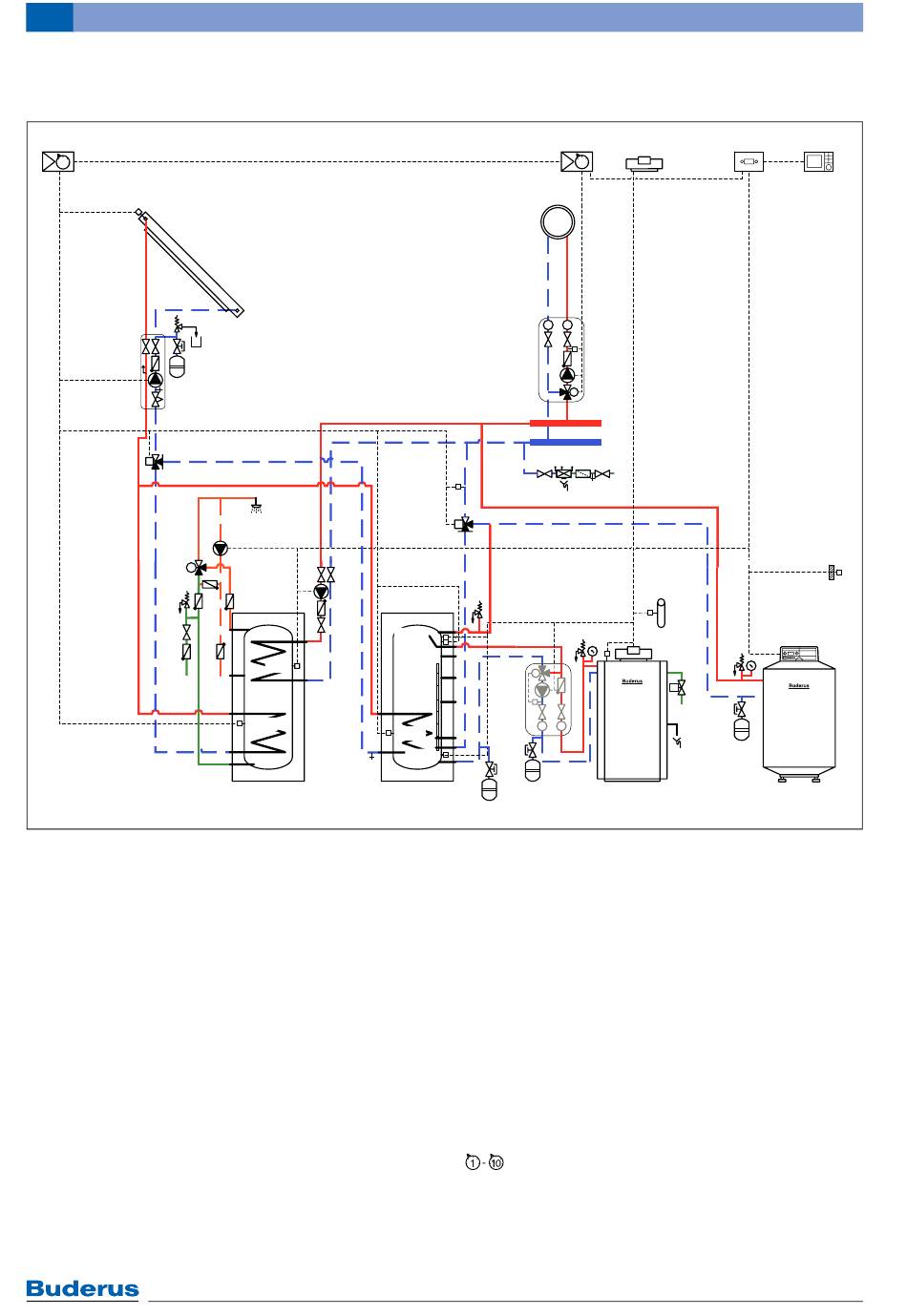

Bild 109 Bodenstehender Öl-/Gas-Kessel mit Logamatic EMS plus in Kombination mit Festbrennstoff-Kessel
Anschlussklemmen
FA Außentemperaturfühler
FAG Abgastemperaturfühler
FK Vorlauftemperaturfühler
FPO Temperaturfühler Pufferspeicher oben
FPU Temperaturfühler Pufferspeicher unten
FW Speichertemperaturfühler
PC1 Heizungspumpe (Sekundärkreis)
PP Heizungspumpe (Primärkreis)
PS Speicherladepumpe
PS1 Solarpumpe Kollektorfeld 1
PZ Zirkulationspumpe
RTA Rücklauftemperaturanhebung
TC1 Vorlauftemperaturfühler
TS1 Temperaturfühler Kollektorfeld 1
TS2 Temperaturfühler Speicher 1 unten
TS3 Temperaturfühler Speicher 1 Mitte
TS4 Temperaturfühler Heizungsrücklauf in den Speicher
TS5 Temperaturfühler Speicher 2 unten oder Pool
VC1 3-Wege-Mischer
VS1 3-Wege-Umschaltventil für Heizungsunterstützung
118
PZ
PS
FW
TS5
Logalux SM... Logalux PNR
MM50
T
TS4
AB
B
VS1
M
A
FPO
TS3
T
PP
T T
TS2
FPU
RTA
VS2 3-Wege-Umschaltventil für zweiten Speicher mit
Ventil
Baugruppen
MC10 Mastercontroller
KS01... Solarstation
MM50 Mischermodul
RC300 System-Bedieneinheit
SM200 Modul für erweiterte Solaranlagen
2114 Regelgerät
Montageort des Moduls
1 am Wärmeerzeuger
2 am Wärmeerzeuger oder an der Wand
4 in der Station oder an der Wand
Stellung Kodierschalter
2114 MC10
1/4 1
1
T
TC1
PC1
VC1
M
FK
FAG
T
Logano S161
Logamatic EMS plus – 6 720 801 111 (2012/08)
RC300
1 2
FA
Logano
6 720 801 111-13.1O
