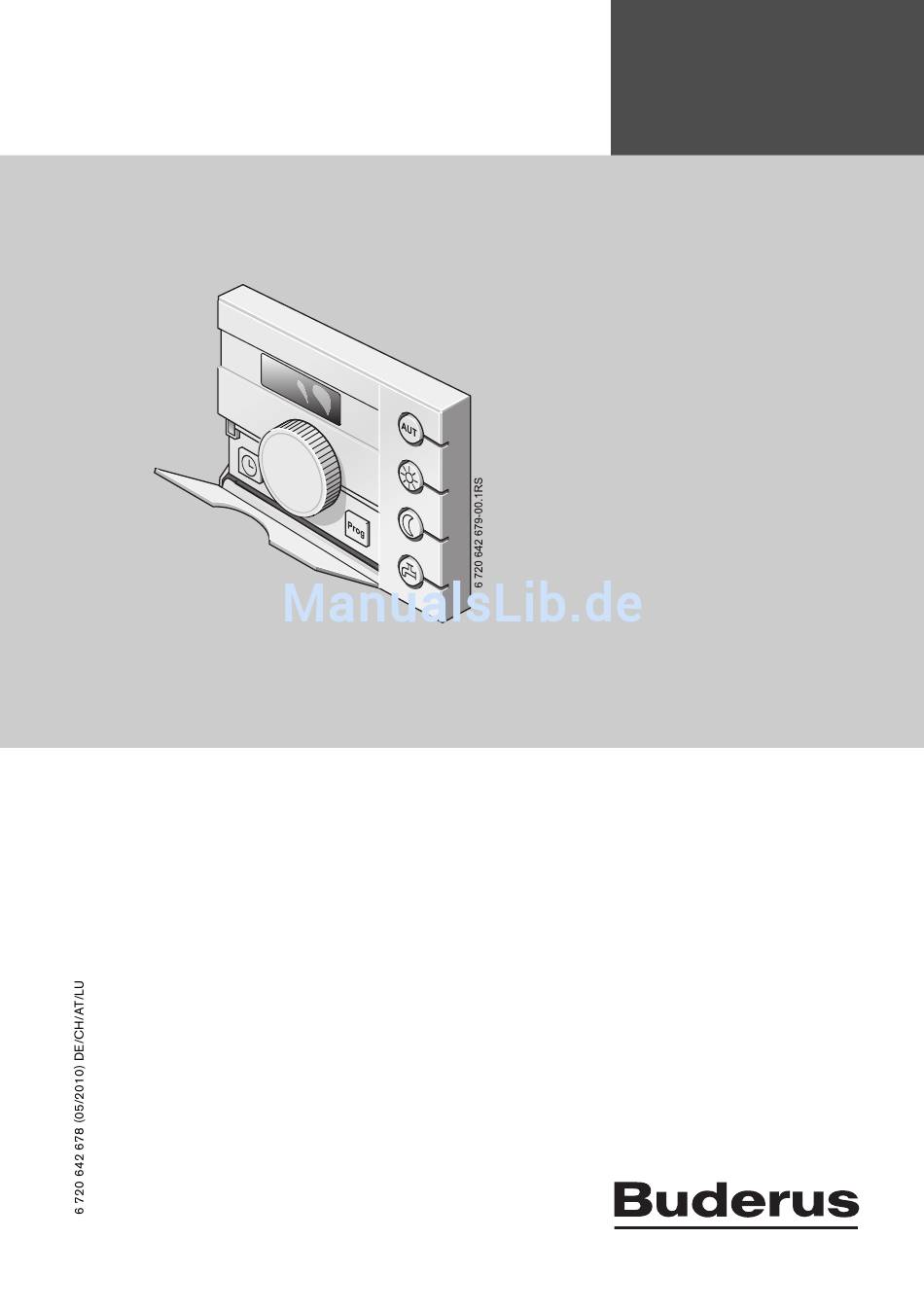

- Seite 1 Bedienungsanleitung Bedieneinheit Logamatic EMS Für den Bediener Vor Bedienung Bedieneinheit RC25 sorgfältig lesen.
- Seite 2 Bedienübersicht Bedienübersicht Legende zur Abbildung: Klappe, zum Öffnen links an der Griff- mulde ziehen Drehknopf zum Verändern von Werten und Temperaturen oder zum Bewegen in den Menüs Stifttaste Display Tasten für Grundfunktionen: Wenn die LED leuchtet, „AUT“ (Automatik) • ist das Schaltprogramm aktiv (automatische Umschaltung zwischen Tag- und Nacht-Raumtemperatur).
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Wegweiser zur Anleitung ........... 4 1 Symbolerklärung und Sicherheitshinweise . - Seite 4 Inhaltsverzeichnis Tipps zum Energiesparen ..........26 7 Umweltschutz/Entsorgung .
-
Seite 5: Symbolerklärung Und Sicherheitshinweise
Symbolerklärung und Sicherheitshinweise Symbolerklärung und Sicherheitshinweise 1.1 Symbolerklärung Warnhinweise Warnhinweise im Text werden mit einem grau hinterlegten Warndreieck gekennzeich- net und umrandet. Bei Gefahren durch Strom wird das Ausrufezeichen im Warndreieck durch ein Blitz- symbol ersetzt. Signalwörter am Beginn eines Warnhinweises kennzeichnen Art und Schwere der Folgen, falls die Maßnahmen zur Abwendung der Gefahr nicht befolgt werden. -
Seite 6: Sicherheitshinweise
Symbolerklärung und Sicherheitshinweise 1.2 Sicherheitshinweise Installation und Inbetriebnahme B Damit die einwandfreie Funktion gewährleistet wird, Anleitung einhalten. B Gerät nur von einem zugelassenen Fachbetrieb montieren und in Betrieb nehmen lassen. Lebensgefahr durch elektrischen Strom B Sicherstellen, dass Elektroanschlüsse nur zugelassene Fachbetriebe ausführen. B Anschlussplan beachten. -
Seite 7: Angaben Zum Produkt
Die Heizungsanlage wird so geregelt, dass Sie einen optimalen Wärmekomfort bei minimalem Ener- gieverbrauch erreichen können. 2.2 Bestimmungsgemäßer Gebrauch Die Bedieneinheit darf ausschließlich dazu verwendet werden, um Heizungsanlagen von Buderus in Ein- und Mehrfamilienhäusern zu bedienen und zu regeln. Der Heizkessel muss mit EMS (Energie-Management-System) oder UBA (Universeller Brennerauto- mat) ausgestattet sein. -
Seite 8: Kurzbedienungsanleitung
Kurzbedienungsanleitung Kurzbedienungsanleitung Raumtemperaturen einstellen ( Kapitel 5.2, Seite 17) Ausgangssituation: Klappe ist geschlossen. Werk- einstel- Was mache ich, Bedienung Eingabebereich lung B Mit dem Drehknopf wenn es in der ganzen Wohnung gewünschte Raumtemperatur ein- an diesem Tag stellen. vorübergehend B Drehknopf loslassen. zu kalt/warm ist? Die geänderte Raumtemperatur („temporärer Raumsollwert“... - Seite 9 Kurzbedienungsanleitung Werk- einstel- Was mache ich, Bedienung Eingabebereich lung B Manuellen Tagbetrieb aktivieren: um einmalig zu hei- 6 °C – 30 °C 21 °C zen zu ungewohn- Taste gedrückt halten und ten Zeiten gleichzeitig Drehknopf drehen. (außerhalb des Der Wert kann geändert werden. Schaltpro- Die LED neben der Taste leuch-...
- Seite 10 Kurzbedienungsanleitung Kurzbedienungsanleitung – weitere Funktionen Was mache ich, Bedienung weitere Info B Klappe öffnen. um die Uhrzeit einzu- Seite 22 stellen? B Taste gedrückt halten und gleichzei- tig Drehknopf drehen. Die Uhrzeit kann eingestellt werden. B Klappe öffnen. um das Heizpro- Seite 23 gramm auszuwäh- B Taste...
-
Seite 11: Grundlagen Der Bedienung
Grundlagen der Bedienung Grundlagen der Bedienung 4.1 Display Im Display werden eingestellte und gemessene Werte und Temperaturen angezeigt, z. B. die gemessene Raumtemperatur (Daueranzeige in Werkeinstellung). Bild 1 Erläuterung der Displayelemente Wochentag (1 = Mo, 2 = Di, ...7 = So) Eingestellter oder gemessener Wert/Temperatur Anzeige „Temperatur“... -
Seite 12: Raumtemperatur Direkt Ändern
Grundlagen der Bedienung 4.2 Raumtemperatur direkt ändern Wenn es in der Wohnung insgesamt zu kalt oder warm ist, erhöhen oder verringern Sie die Raum- temperatur am Drehknopf und lassen die Thermostatventile unverändert. B Mit dem Drehknopf die gewünschte Raumtemperatur einstellen. B Drehknopf loslassen. -
Seite 13: Heizkreis Auswählen
Grundlagen der Bedienung 4.4 Heizkreis auswählen Was ist ein Heizkreis? Ein Heizkreis beschreibt den Kreislauf, den das Heizwasser vom Heizkessel über die Heizkörper und zurück nimmt. An einen Heizkessel können mehrere Heizkreise angeschlossen sein, z. B. ein Heiz- kreis für Heizkörper und ein weiterer Heizkreis für eine Fußbodenheizung. Die Heizkörper werden dabei mit höheren Vorlauftemperaturen betrieben als die Fußbodenheizung. -
Seite 14: Außerbetriebnahme/Ausschalten
Grundlagen der Bedienung Bild 2 Möglichkeiten für eine Heizungsanlage mit einem oder zwei Heizkreisen Eine Bedieneinheit regelt einen Heizkreis. Jeder Heizkreis ist mit einer eigenen Bedieneinheit/Fernbedienung ausgestattet. 4.5 Außerbetriebnahme/Ausschalten Die Bedieneinheit RC35 wird über die Heizungsanlage mit Strom versorgt und bleibt ständig einge- schaltet. -
Seite 15: Bedienung Der Funktionen
Bedienung der Funktionen Bedienung der Funktionen Dieses Kapitel beschreibt, wie Sie Raum- und Warmwassertemperaturen ändern können. Die Funk- tionen bedienen Sie durch Drücken einer Taste auf der rechten Seite oder hinter der Klappe der Bedieneinheit und durch Drehen des Drehknopfes. 5.1 Betriebsart wählen Sie können die Bedieneinheit auf zwei Arten betreiben: •... - Seite 16 Bedienung der Funktionen Betriebsart Taste Erklärung Manueller Tagbetrieb Werkeinstellung: 21 °C. Ständig heizen Wenn Sie einmal zu ungewohnten Zeiten heizen möch- ten, ist der manuelle Tagbetrieb nützlich. Die Automatik ist abgeschaltet. Die Warmwasserbereitung ist an (Werkeinstellung). Es leuchtet nur die LED Tagbetrieb. Manueller Nachtbetrieb Werkeinstellung: 17 °C.
-
Seite 17: Raumtemperatur Einstellen
Bedienung der Funktionen 5.2 Raumtemperatur einstellen HINWEIS: Anlagenschaden durch Frost! Wenn Raumtemperaturen unter 10 °C eingestellt werden, können Räume bereits so weit auskühlen, dass z. B. Rohrleitungen in Fassaden bei Frost einfrieren. B Höhere Raumtemperaturen als 10 °C einstellen. Grundsätzlich können Sie die Raumtemperatur mit dem Drehknopf einstellen. Dies kann auf drei unterschiedliche Arten geschehen: •... -
Seite 18: Raumtemperatur Vorübergehend Ändern
Bedienung der Funktionen 5.2.1 Raumtemperatur vorübergehend ändern Sie befinden sich im Automatik- oder im manuellen Betrieb und möchten die Raumtemperatur („tem- porärer Raumsollwert“) vorübergehend ändern. Ein temporärer Raumsollwert wird durch das Symbol angezeigt. In Verbindung mit einer Bedieneinheit RC30 wird diese Funktion nicht unterstützt. Verwenden Sie stattdessen den manuellen Betrieb ( Kapitel 5.1, Seite 15). -
Seite 19: Raumtemperatur Für Die Aktuelle Betriebsart Einstellen
Bedienung der Funktionen 5.2.2 Raumtemperatur für die aktuelle Betriebsart einstellen Die eingestellte Raumtemperatur gilt für den gerade aktiven Heizbetrieb, also Tag- oder Nachtbe- trieb. Sie erkennen den jeweils aktiven Heizbetrieb an der leuchtenden LED des entsprechenden Symbols. Sie befinden sich im Automatik-Betrieb und möchten die Raumtemperatur ändern. Bedienung Ergebnis Taste... -
Seite 20: Warmwasserfunktionen Einstellen
Bedienung der Funktionen 5.3 Warmwasserfunktionen einstellen Bei Warmwassertemperaturen über 60 °C besteht Verbrühungsgefahr! WARNUNG: Verbrühungsgefahr! Die werkseitig eingestellte Warmwassertemperatur beträgt 60 °C. Bei höheren Einstel- lungen und nach der thermischen Desinfektion besteht Verbrühungsgefahr an den Warmwasser-Zapfstellen. B Bei höheren Einstellungen über 60 °C oder nach der thermischen Desinfektion nur gemischtes Warmwasser aufdrehen. -
Seite 21: Warmwasser Einmal Aufheizen
Bedienung der Funktionen 5.3.2 Warmwasser einmal aufheizen Um Energie zu sparen, wird erst, wenn die Temperatur um 5 °C unter die eingestellte Warmwasser- temperatur gesunken ist, während des Tagbetriebes automatisch wieder Wasser erwärmt. Wenn Sie einmal abends oder außerhalb der eingestellten Tagbetriebszeiten größere Mengen hei- ßes Wasser benötigen, können Sie Warmwasser aufheizen. -
Seite 22: Uhrzeit Und Wochentag Einstellen
Bedienung der Funktionen 5.4 Uhrzeit und Wochentag einstellen Um korrekt zu arbeiten, benötigt die Heizungsanlage Uhrzeit und Wochentag. Sie können beides an der Bedieneinheit neu einstellen, z. B. nach einem längeren Stromausfall (die Uhr läuft auch nach einem Stromausfall einige Stunden weiter). Wenn die Bedieneinheit RC25 als Fernbedienung einer Bedieneinheit RC30/RC35 zugeordnet ist, können Uhrzeit und Wochentag nur an der Bedieneinheit RC30/RC35 eingestellt werden. -
Seite 23: Heizprogramm Wählen
Bedienung der Funktionen 5.5 Heizprogramm wählen Die Automatik sorgt für den automatischen Wechsel zwischen Tag- und Nacht-Betrieb zu festge- legten Uhrzeiten. In der Werkeinstellung sind 21 °C oder 17 °C für Tag- oder Nachtbetrieb einge- stellt. Bevor Sie ein Heizprogramm auswählen, überlegen Sie: •... - Seite 24 Bedienung der Funktionen Ein- und Ausschaltpunkte der Heizprogramme Programm Familie Mo–Do 5:30 22:00 (Werkseinstellung) 5:30 23:00 6:30 23:30 7:00 22:00 Morgen Mo–Do 4:30 22:00 (Frühschichtarbeit) 4:30 23:00 6:30 23:30 7:00 22:00 Abend Mo–Fr 6:30 23:00 (Spätschichtarbeit) 6:30 23:30 7:00 23:00 Vormittag Mo–Do 5:30...
-
Seite 25: Informationen Zur Einstellung Der Bedieneinheit
Informationen zur Einstellung der Bedieneinheit Informationen zur Einstellung der Bedieneinheit 6.1 Regelungsarten Die Heizungsregelung kann in drei Regelungsarten arbeiten. Je nach Anforderung wird Ihr Hei- zungsfachmann eine davon auswählen und für Sie einstellen: Raumtemperaturregelung Bei dieser Regelungsart muss die Bedieneinheit in einem für die Wohnung repräsentativen Raum montiert sein. -
Seite 26: Tipps Zum Energiesparen
Informationen zur Einstellung der Bedieneinheit 6.2 Tipps zum Energiesparen • Sie können ca. 6 % Heizkosten einsparen, indem Sie die Tag-Raumtem- peratur um 1 °C reduzieren. • Heizen Sie nur dann, wenn Sie die Wärme benötigen. Nutzen Sie die Schaltprogramme zur automatischen Nachtabsenkung. •... -
Seite 27: Umweltschutz/Entsorgung
Umweltschutz/Entsorgung Umweltschutz/Entsorgung Umweltschutz ist ein Unternehmensgrundsatz der Bosch Gruppe. Qualität der Erzeugnisse, Wirtschaftlichkeit und Umweltschutz sind für uns gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz werden strikt eingehalten. Zum Schutz der Umwelt setzen wir unter Berücksichtigung wirtschaftlicher Gesichtspunkte best- mögliche Technik und Materialien ein. Verpackung Bei der Verpackung sind wir an den länderspezifischen Verwertungssystemen beteiligt, die ein opti- males Recycling gewährleisten. -
Seite 28: Störungen Beheben
Störungen beheben Störungen beheben In diesem Kapitel finden Sie häufige Fragen und Antworten zu Ihrer Heizungsanlage. Damit können Sie oftmals vermeintliche Störungen selbst beheben. Am Ende des Kapitels sind Störungen und entsprechende Abhilfemaßnahmen in einer Tabelle aufgeführt. 8.1 Die häufigsten Fragen Warum stelle ich eine Raumtemperatur ein, obwohl sie nicht gemessen wird? Wenn Sie die Raumtemperatur einstellen, obwohl die Raumtemperatur bei außentemperaturgeführ- ter Regelung nicht gemessen wird, verändern Sie dadurch die Heizkennlinie. - Seite 29 Störungen beheben Warum läuft nachts die Pumpe, obwohl gar nicht oder nur wenig geheizt wird? Der Grund dafür ist abhängig davon, welche Einstellung Ihr Heizungsfachmann für die Nachtabsen- kung vorgenommen hat. • Reduzierter Betrieb: Um die eingestellte, wenn auch niedrige Raumtemperatur zu erreichen, läuft die Pumpe auch, wenn weniger geheizt wird.
-
Seite 30: Störungs- Und Wartungsanzeigen
Störungen beheben 8.2 Störungs- und Wartungsanzeigen Die Bedieneinheit unterscheidet drei Arten von Meldungen: • Servicemeldung • Störungsmeldung (= Anlagenfehler; falsche Einstellungen der Bedieneinheit oder Fehler von Komponenten) • Wartungsmeldungen (Information, dass eine Wartungsmaßnahme erforderlich ist) HINWEIS: Anlagenschaden durch Frost! Wenn die Heizungsanlage durch eine Störabschaltung nicht in Betrieb ist, kann sie bei Frost einfrieren. - Seite 31 Störungen beheben Folgende Tabelle erklärt mögliche Störungen- und Wartungsanzeigen: Code Display Ursache Abhilfe B Heizungsanlage einschal- Keine Anzeige im Display Heizungsanlage ist aus- geschaltet. ten. B Prüfen, ob die Bedienein- Stromversorgung der Heizungsanlage ist heit korrekt im Wandhalter unterbrochen. sitzt. B Prüfen, ob die Kabel am Wandhalter der Bedienein- heit angeschlossen sind.
- Seite 32 Störungen beheben Code Display Ursache Abhilfe xxx Beispiel: Eine Störung in der Hei- Wenn die Daueranzeige nicht zungsanlage oder in der selbständig wieder im Display Bedieneinheit liegt vor. erscheint: Die Störungsursache B Heizungsfachbetrieb kann vorübergehend benachrichtigen. sein. Die Heizungsan- lage kehrt dann selb- Die LEDs der Tasten blin- ständig in den ken im Wechsel.
-
Seite 33: Störungen Zurücksetzen (Reset)
Störungen beheben Code Display Ursache Abhilfe B Um die Wartung durchfüh- Beispiel: Wartung ist erforder- lich. Heizungsanlage ren zu lassen, Heizungs- bleibt soweit möglich in fachbetrieb Betrieb. benachrichtigen. Der Wasserdruck in der Dies ist die einzige Wartungs- Heizungsanlage ist auf meldung (H 7), die Sie selbst einen niedrigen Wert beheben können. -
Seite 34: Einstellprotokoll
Stichwortverzeichnis Stichwortverzeichnis Raumtemperatur Altgerät .......27 - abweichende Anzeige ....28 Ausschalten . - Seite 35 Notizen Logamatic EMS Bedieneinheit RC25 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
