5 Funktionsmodule für die Erweiterung des Regelsystems
5.9 Modul für Gasmagnetventil GM10

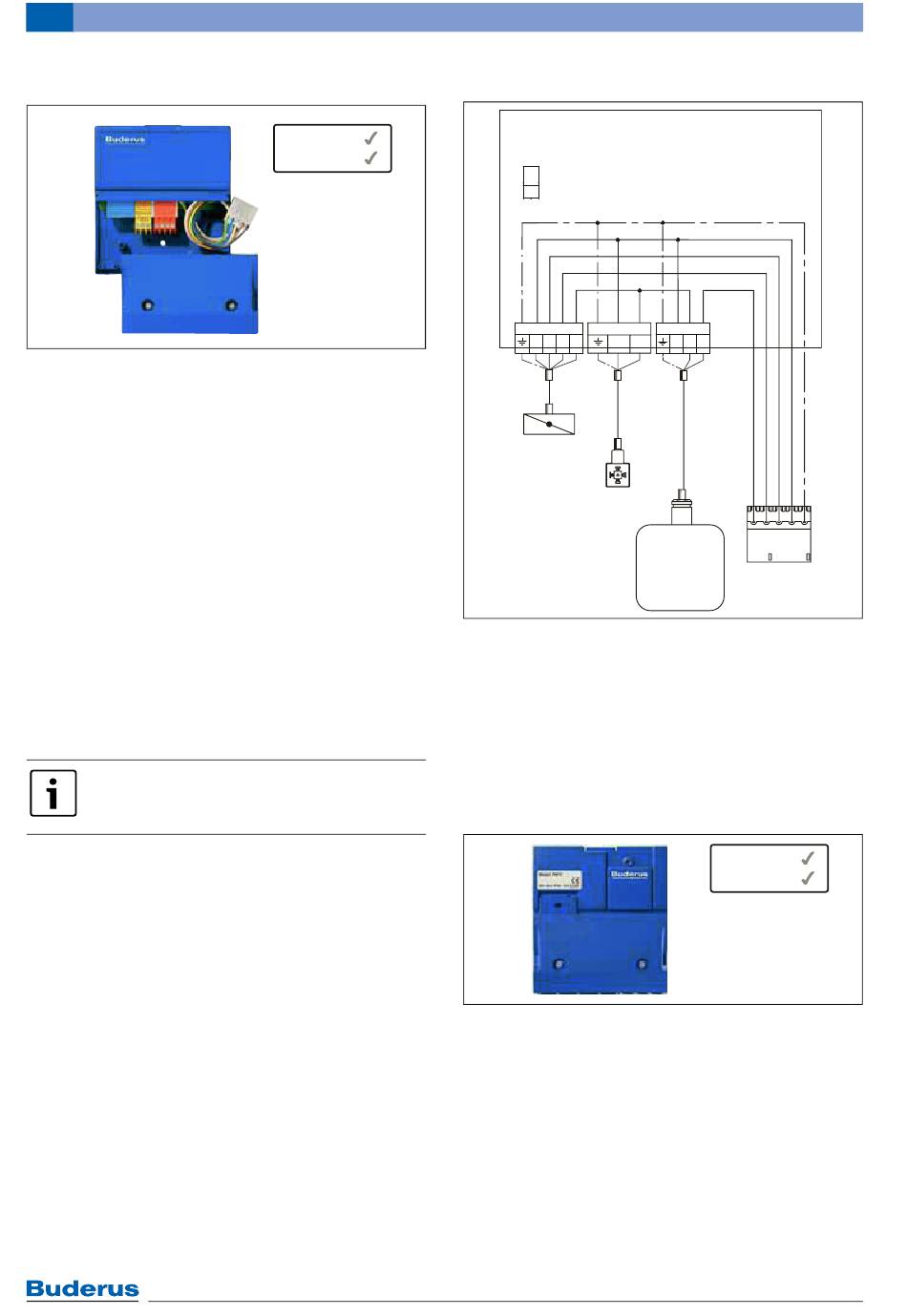

Bild 68 Gasmodul GM10
Das Gasmodul GM10 ist ein Modul zur Ansteuerung
eines zweiten Gas-Magnetventils (230 V). Es wird einge-
setzt bei Flüssiggasanlagen für bodenstehende atmos-
phärische EMS-Gas-Heizkessel mit Gas-Druckwächter,
z. B. GB244.
Das Modul kann ausschließlich zusammen mit einem
Umschaltmodul UM10 (Einbau in Mastercontroller Loga-
matic MC10 oder MC40 erforderlich) und auch nur bei
EMS-Kesseln mit Feuerungssicherheitsautomat SAFe
eingesetzt werden.
Weitere Eigenschaften
• codierte und farblich gekennzeichnete Stecker
• Zugentlastung für alle Anschlusskabel
• Klemmabdeckung
• inklusive Montagematerial
• maximal ein Modul pro Heizkessel
Im Regelgerät MC100 (z. B. Logano plus
GB145) ist die Funktion des Moduls GM10
bereits integriert.
76
EMS
EMS plus
6 720 645 180-24.2O
Anschlussplan
U 230 V~
St
AK MV
4 5 6 7 N
Bild 69 Anschlussplan des Gasmoduls GM10
AK Anschluss Absperrklappe
GM10 Gasmodul
MV Anschluss Magnetventil
SI Anschluss SI-Geräte
U Steuerspannung
St
1)
Anschluss Gas-Druckwächter
2)
Anschluss an UM10

5.10 Pumpeneffizienzmodul PM10

Bild 70 Pumpeneffizienzmodul PM10
Das Pumpeneffizienzmodul PM10 dient zur Drehzahlrege-
lung für eine modulierende Kesselkreispumpe über 0-
10 V. Ziel ist die Reduzierung von Betriebskosten durch
erhöhten Brennwertnutzen sowie Stromeinsparung bei
der Kombination Brennwertkessel Logano plus GB312
oder GB402 mit hydraulischer Weiche (1-Kessel- oder
Mehr-Kessel-Anlage) sowie mit Brennwert-Wandgeräten
GB162.
Die regelungstechnische Einbindung erfolgt immer in
Kombination mit einem separatem Weichentemperatur-
Logamatic EMS plus – 6 720 801 111 (2012/08)
GM10
SI
1 N 17 18
1) 2)
6 720 645 180-25.1il
EMS
EMS plus
6 720 645 180-36.2O
