Buderus Logamatic EMS plus Planungsunterlage Seite 119

TS1 TS7
PS4
PS1
1 A B D G H K
G
VS2
SM200
4 5 6
3 7
2 8
1 9
10
0

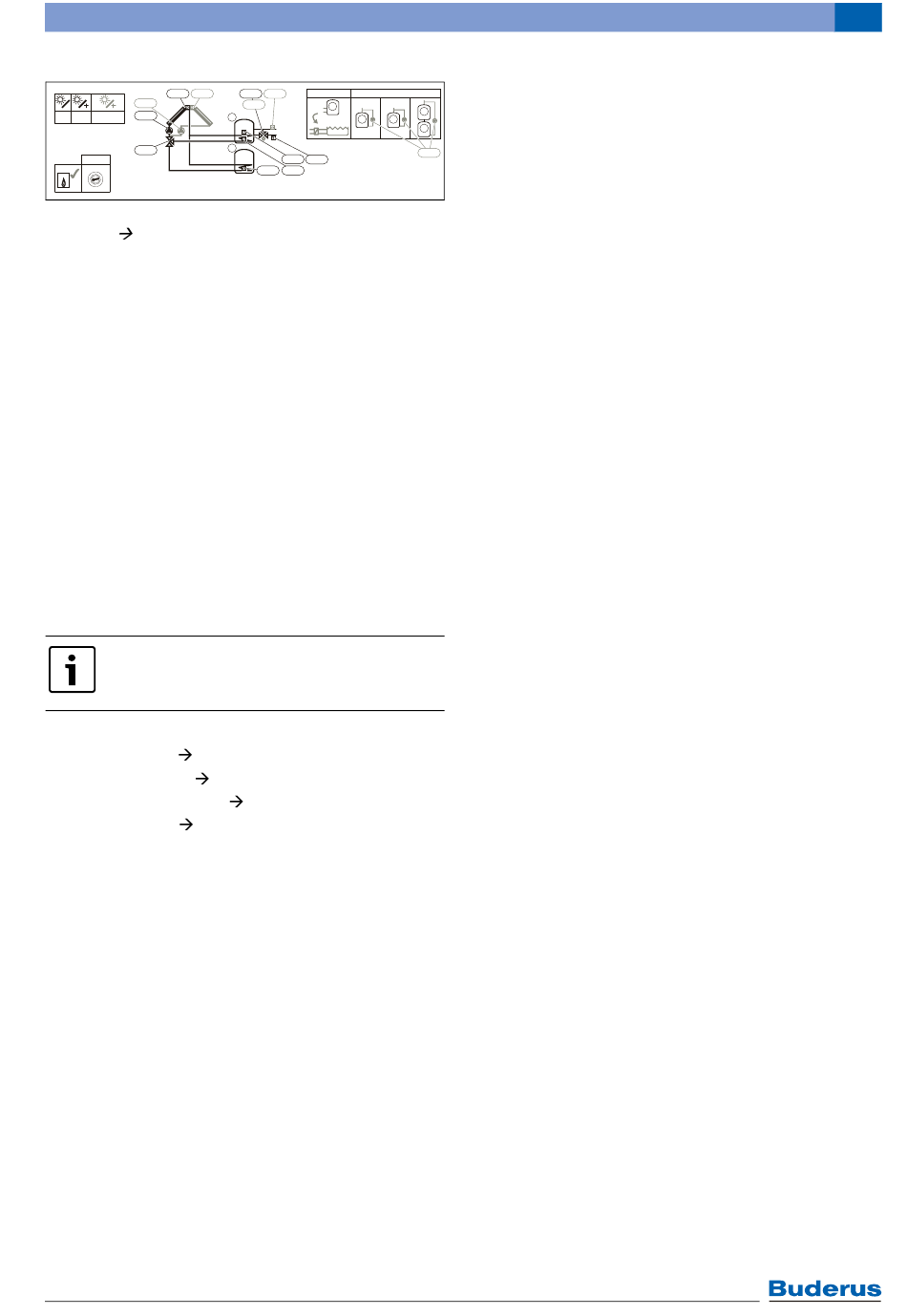

Bild 110 Solarkonfiguration 1AB(D)(G)(H)(K);
Kapitel 2.7.6
Geregelte Anlagenkomponenten
• 1 raum- oder außentemperaturgeführter Heizkreis mit
Stellglied
• Solaranlage mit 2 Verbrauchern: solare Heizungsunter-
stützung über Pufferspeicher, Warmwasserbereitung
über Thermosiphonspeicher
• Serielle Einbindung des Pufferspeichers (Puffer-
Bypass-Schaltung)
• Warmwasserbereitung über Speicherladepumpe
Regelungstechnische Ausstattung
• 1 Bedieneinheit RC300
• 1 Solarmodul SM200
• 1 Mischermodul MM50, alternativ Mischermodul
MM100
• 1 Regelgerät Logamatic 2114 für Festbrennstoff-Kes-
sel
Für den Betrieb beider Kessel an einem gemeinsa-
men Kamin ist zusätzlich Modul UM10 erforder-
lich.
Funktionsbeschreibung
• Kesselregelung Kapitel 2.4
• Heizkreisregelung Kapitel 2.5
• Warmwasserbereitung
• Solarfunktionen Kapitel 2.7
