4 Bedieneinheiten
Weitere Eigenschaften
• Anzeige Uhrzeit und Wochentag
• Der Konfigurationsassistent erstellt nach erfolgter
Installation der Hardware selbstständig einen Konfigu-
rationsvorschlag
• Kompatibel zu allen aktuellen EMS Wärmeerzeugern
( Kapitel 5.1)
• grafisch dargestelltes Zeitprogramm
• 1 Urlaubsperiode voreinstellbar.
• pro Heizkreis eine RC200 einsetzbar
• Tastensperre / Kindersicherung
Die RC200 ist kombinierbar mit Modulen und
Bedieneinheiten gemäß Kap. 2.2.
Mit folgenden Produkten des Regelsystems
EMS ist die Kombination nicht möglich:
- MM10, WM10, SM10,
- RC20, RC20RF, RC25, RC35
Lieferumfang
• Bedieneinheit Logamatic RC200 mit integriertem
Raumtemperaturfühler
• Wandhalter, Montagematerial
• Technische Dokumentation
Optionales Zubehör
• Mischermodule MM50/MM100
• Solarmodule SM50/SM100
• Kesselmodule EM10, VM10, GM10, DM10, ASM10
• externer Temperaturfühler
Technische Daten
Abmessungen (B × H × T)
Nennspannung
Nennstrom
(ohne Beleuchtung)
BUS-Schnittstelle
maximal zulässige gesamte
1)
Buslänge
Regelbereich
zul. Umgebungstemp.
Schutzklasse
Schutzart
Tab. 10 Technische Daten Bedieneinheit RC200
1) Hinweise zulässige Kabeltypen und -längen
Seite 123
52
Einheit RC200
mm 94 × 94 × 25
Seite 126
V DC 10 ... 24
mA 6
– EMS plus
m 300
°C 5 ... 30
°C 0 ... 50
– III
– IP00
Kapitel 10.1 ab
4.4 Bedieneinheit RC100 (Basis-Raum-
regler)
Die Bedieneinheit RC100 (
adriges BUS-Kabel mit dem Logamatic EMS plus verbun-
den und mit Strom versorgt. Sie ist als Fernbedienung
ausschließlich in Verbindung mit der Bedieneinheit
RC300 verwendbar. Für jeden Heizkreis kann eine Bedie-
neinheit RC100 eingesetzt werden. Das Montagematerial
für die Bedieneinheit RC100 im Wohnraum gehört zum
Lieferumfang.
°C
°F

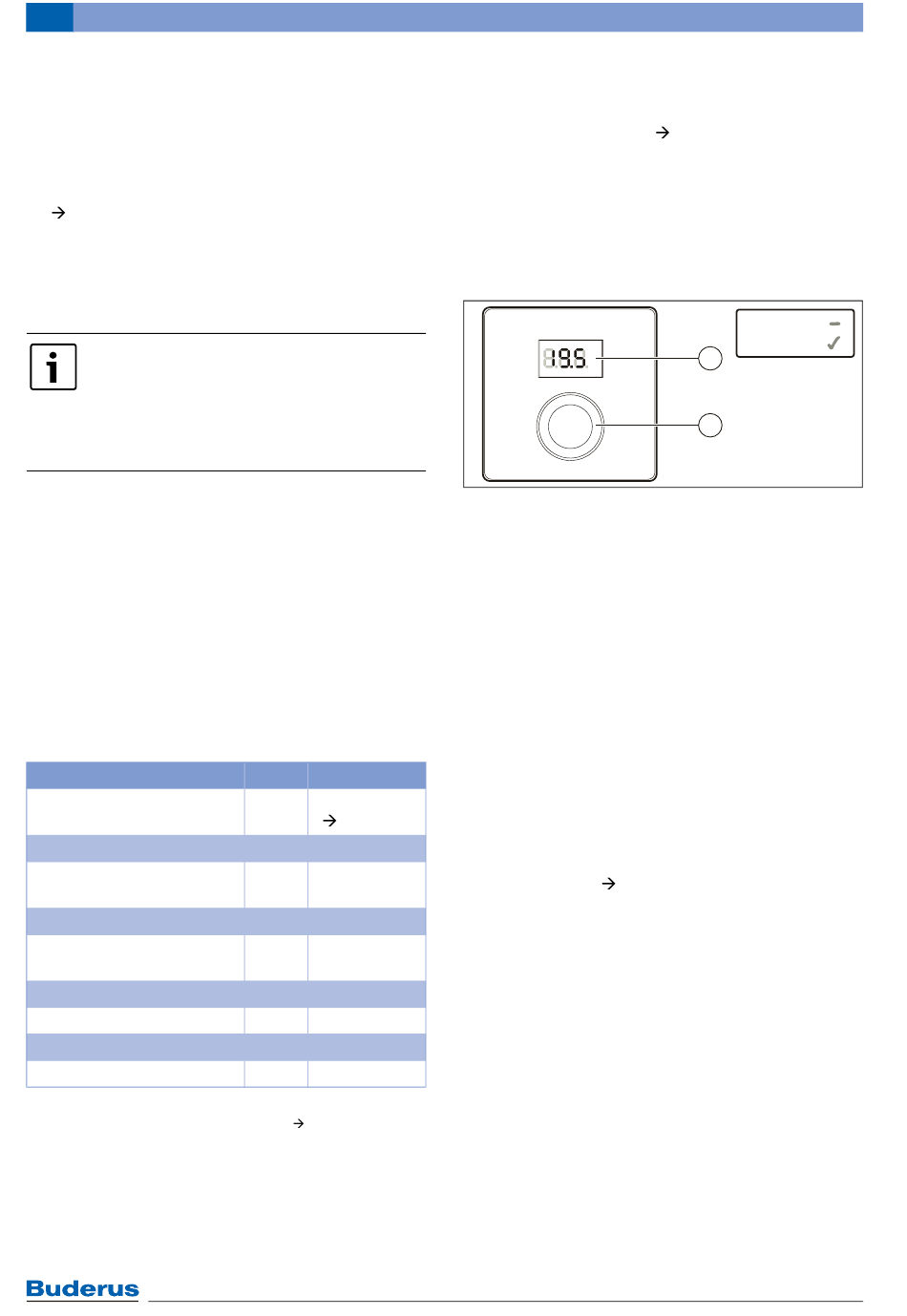

Bild 40 Anzeigen und Bedienelemente der Bedien-
einheit RC100
1 Display - Raumtemperaturanzeige; Anzeige der Einstellun-
gen in der Serviceebene; Service- und Störungsanzeigen
2 Auswahlknopf - Navigation im Menü; Werte ändern
Mit der Bedieneinheit RC100 wird die aktuelle Raumtem-
peratur gemessen. Mit dem Auswahlknopf [2] kann die
Raumtemperatur des Montageraums bis zum nächsten
Schaltpunkt des Zeitprogramms geändert werden. Die
Vorlauftemperatur des Heizkreises wird an die geänderte
Temperatur angepasst. Die Heizkreis-Betriebsart, die
dauerhaft eingestellte Raumsolltemperatur, das Zeit-
schaltprogramm sowie die Warmwasserfunktionen etc.
können nur über die Bedieneinheit RC300 geändert wer-
den.
Da die Bedieneinheit RC100 über keine eigene Schaltuhr
verfügt, darf sie in Deutschland nicht als raumtemperatur-
geführter Regler eingesetzt werden. Grundlegende Merk-
male der Regelung Tabelle 8 auf Seite 45.
Weitere Eigenschaften
• Störungsanzeige
• Serviceanzeige
• pro Heizkreis eine RC100 einsetzbar
Lieferumfang
• Bedieneinheit Logamatic RC100 mit integriertem
Raumtemperaturfühler
• Montagematerial
• Technische Dokumentation
Optionales Zubehör
• Kombination mit RC300 erforderlich
Logamatic EMS plus – 6 720 801 111 (2012/08)
Bild 40) wird über ein 2-
EMS
EMS plus
1
2
6 720 646 193-09.1O
