5.12 Steuermodul VM10 für zweites
Flüssiggasventil

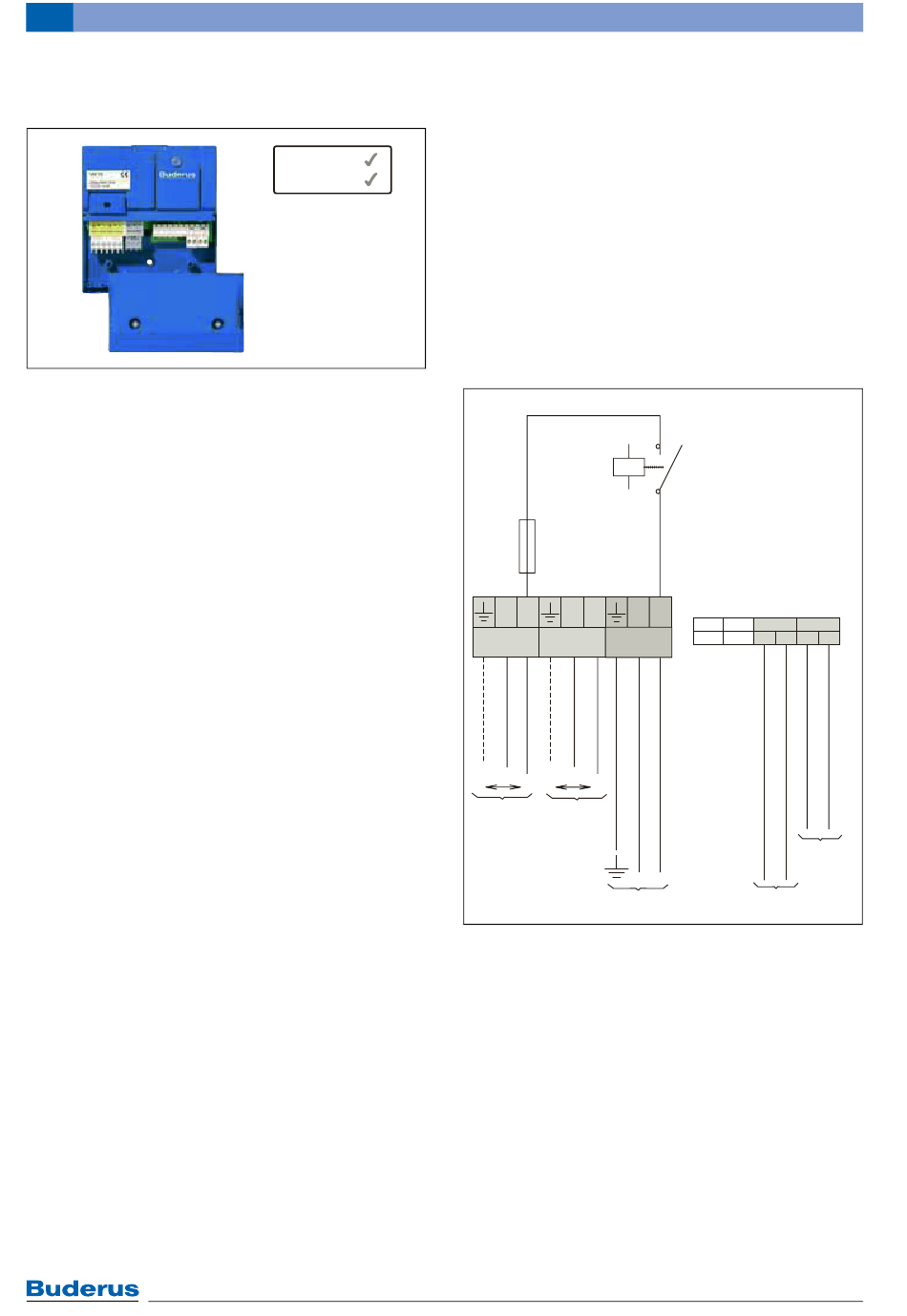

Bild 76 Steuermodul VM10
Das Steuermodul VM10 wird zur Ansteuerung eines zwei-
ten Gas-Magnetventils (230 V), z. B. für Flüssiggas-
anlagen mit wandhängenden EMS-Wärmeerzeugern
ohne Gas-Druckwächter verwendet. Es wird im Regelsys-
tem Logamatic EMS/EMS plus verwendet und wahlweise
in den Heizkessel bzw. in das Regelsystem eingebaut
oder an der Wand montiert.
In Kombination z. B. mit den wandhängenden Wärme-
erzeugern Logamax plus GB162 und GB172 übernimmt
das Steuermodul VM10 die Ansteuerung und die Span-
nungsversorgung eines externen Magnetventils bei
Betrieb der Geräte mit Flüssiggas unter Erdgleiche.
Bei einer Wärmeanforderung an den Heizkessel wird das
externe Magnetventil zwei Sekunden vor dem Gasventil
des Geräts geöffnet.
Wenn keine Wärmeanforderung an den Heizkessel vor-
liegt, ist das externe Magnetventil geschlossen. Bei Stö-
rungen des Heizkessels bleibt das externe Magnetventil
geschlossen.
80
EMS
EMS plus
6 720 619 379-28.2O
Weitere Eigenschaften
• codierte und farblich gekennzeichnete Stecker
• interne Kommunikation über Datenbus EMS/EMS plus
• Modul zum Einbau in den Kessel oder zur Wand-
montage
• Betriebs- und Störungsanzeige über LED
• Wandmontagesockel zum Einclipsen des Moduls
• Zugentlastung für alle Anschlusskabel
• Klemmabdeckung
• Schutzart des Moduls mit Wandmontage-Set IP 40
• inklusive Montagematerial
• maximal ein Modul pro Anlage
Anschlussplan
N L N L
MV (230 V)
Netzmodule Netzmodule
U
U
In
Out
MV
Out
Bild 77 Anschlussplan des Steuermoduls VM10
EMS-BUS Eingang EMS-BUS
In
EMS-BUS Ausgang EMS-BUS
Out
MV Magnetventil
MV Ausgang Magnetventil 230 V
Out
U Eingang Netzspannung
In
U Ausgang Netzspannung
Out
VM10 Steuermodul für externes Magnetventil
