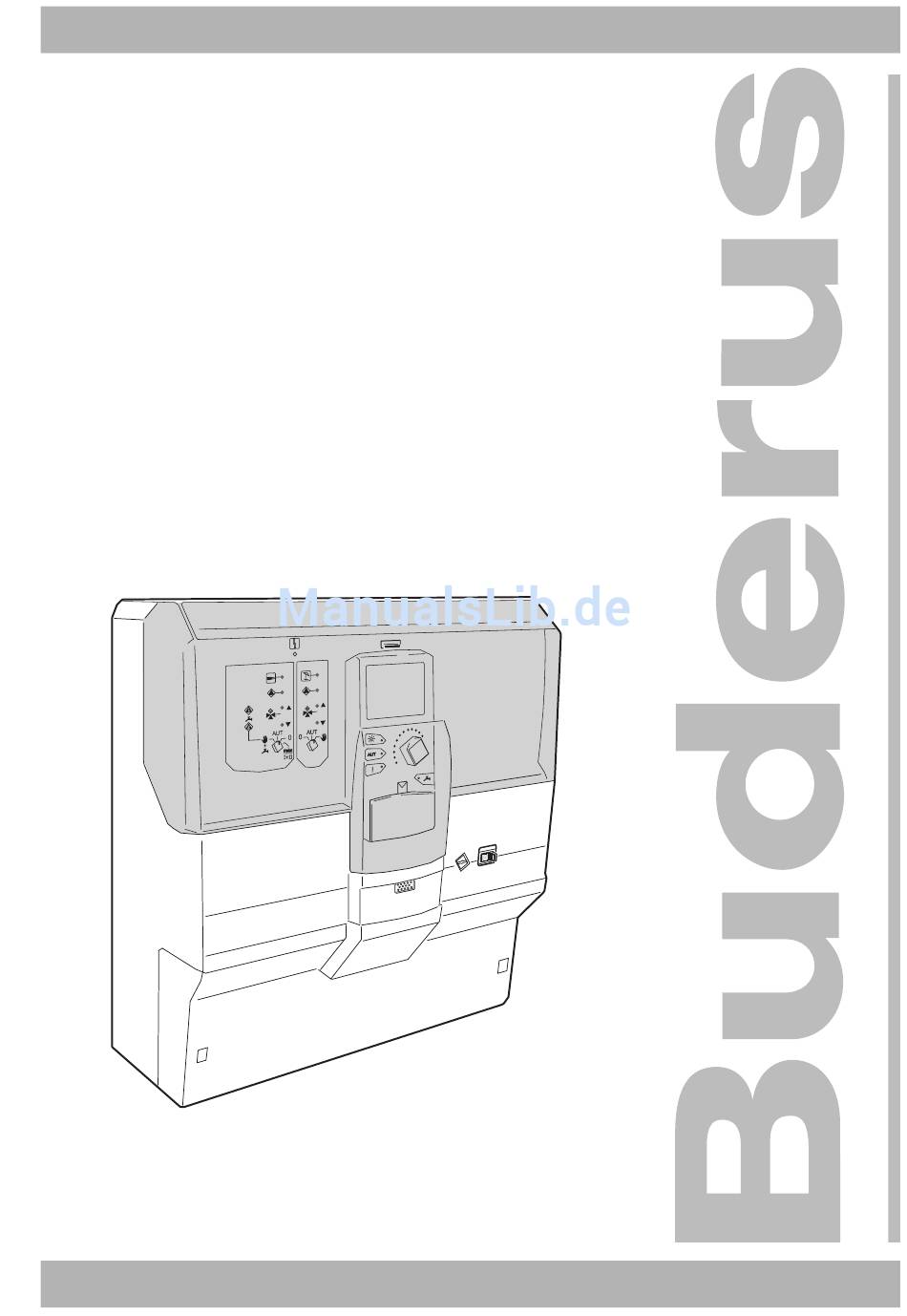

Serviceanleitung
Regelgeräte Logamatic 4111, 4112
und 4116
Bitte vor Inbetriebnahme oder Servicearbeiten sorgfältig lesen
Für das Fachhandwerk

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Buderus Logamatic 4111

  • Seite 1 6301 2899 – 05/2001 DE Für das Fachhandwerk Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 Bitte vor Inbetriebnahme oder Servicearbeiten sorgfältig lesen...
  • Seite 2 Sie Unregelmäßigkeiten festgestellt, nehmen Sie bitte Kontakt mit uns auf. Herstelleranschrift Buderus Heiztechnik GmbH D-35573 Wetzlar http://www.heiztechnik.buderus.de E-Mail: info@heiztechnik.buderus.de Dokumenten-Nr.: 6301 2899 Ausgabedatum: 05/2001 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 3: Inhaltsverzeichnis

    Hysterese einstellen ....82 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 4: Gefahren- Und Sicherheitshinweise

    Mischer hat, müssen Sie immer erst den Kaltwasserhahn auf- drehen und mischen Sie sich das Warm- wasser nach Bedarf zu. Verbrühungsgefahr! Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 5: Einstellparameter Und Anzeigedaten

    Heizkreis 2 Anhebung Kessel Warmwasser Extern Tag/Nacht/AUT Version Estrich trocknen Estrich-Temperaturanstieg Regelgerät Estrich-Aufheizzeit Reset Estrich-Maximaltemperatur Einstellungen Regelgerät Estrich-Haltezeit Fehlerprotokoll Estrich-Absenktemperatur Estrich-Absenkzeit Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 6: Regelgerät Logamatic 4112

    Steckplatz 2 für und Zirkulation ein weiteres Modul MEC 2 Heizkreis 2 – gemischt Steckplatz A für CM431 Modul FM451 KSE1 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 7: Bedieneinheit Mec 2

    Bedieneinheit MEC 2 Bedieneinheit MEC 2 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 8: Module Und Ihre Funktionen

    Die Menüs, die im Display der Bedieneinheit MEC 2 angezeigt werden, hängen davon ab, welche Module eingesteckt sind und welche Einstellungen vorgenommen wurden. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 9 Adresse 1 haben. Die Slave-Regelgeräte müs- sen unterschiedliche Adressen > 1 haben. Jede Adresse darf nur einmal vergeben werden. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 10 Netzmoduls NM 482 und wird mit einem Haken- schalter eingeschaltet. Die Werkseinstellung ist Hakenschalter S1 offen = Widerstand nicht eingelegt Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 11 „Mischer fährt zu“ (kälter) Anzeige Heizkreis 2 im Sommerbetrieb Anzeige Heizkreis-Pumpe in Betrieb Anzeige Speicherladepumpe in Betrieb Anzeige Zirkulationspumpe in Betrieb Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 12: Heizkreis- Und Warmwasserfunktion

    Der Mischer wird stromlos geschaltet. Die Regelfunktionen laufen weiter. Die Heizkreis- und Ladepumpe werden eingeschaltet. Die augenblicklichen Funktionen werden durch Kontroll- lampen angezeigt. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 13 (Nachtbetrieb Anzeige Heizkreispumpe in Betrieb Anzeige — L Speicherladepumpe in Betrieb Anzeige — Z Zirkulationspumpe in Betrieb Anzeige Thermische Desinfektion Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 14 Der Mischer wird stromlos geschaltet. Die Regelfunktionen laufen weiter. Die augenblicklichen Funktionen werden durch Kontroll- lampen angezeigt. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 15 Kontrolllampen für die Funktionen Anzeige „Mischer fährt auf“ (wärmer) Anzeige „Mischer fährt zu“ (kälter) Anzeige Heizkreis im Sommerbetrieb Anzeige Heizkreispumpe in Betrieb Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 16 Die Heizkreispumpe ist ausgeschaltet. Der Mischer wird stromlos geschaltet. Die Regelfunktionen laufen weiter. Die augenblicklichen Funktionen werden durch Kontroll- lampen angezeigt. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 17 Anzeige — S Sekundär-Speicherladepumpe in Betrieb Anzeige — Z Zirkulationspumpe in Betrieb Anzeige Thermische Desinfektion Anzeige Verkalkungsschutz aktiv, Sekundär-Pumpe taktet Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 18 Zirkulationspumpe sind ausgeschaltet. Der Mischer wird stromlos geschaltet. Die Regelfunktionen laufen weiter. Die augenblicklichen Funktionen werden durch Kontroll- lampen angezeigt. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 19: Funktionsmodule Fm 452 Und Fm

    Brennwert- oder Niedertemperaturkessel) einge- setzt werden. Die Kessel können über unterschiedliche Anzeige Warmwasser Leistungen verfügen. arbeitet über Wandkessel Anzeige Kessel im Abgastest Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 20 Der Heizkreis arbeitet im Automatikbetrieb. Die Heizkreispumpe ist ausgeschaltet. Die Regelfunktionen laufen weiter. Die augenblicklichen Funktionen werden durch Kontroll- lampen angezeigt. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 21: Universeller Brennerautomat (Uba)

    Bedienelemente des UBA Pos. 1: Netzschalter Pos. 2: Display Pos. 3: Schornsteinfegerschalter Pos. 4: Abdeckung der 2.Bedienebene Pos. 5: Kesselwassertemperaturregler (Regler Warmwassertemperatur) Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 22: Inbetriebnahme Bedieneinheit Mec 2

    Anzeige „unbekanntes Regelgerät“. Regelgerät l MEC 2 aus dem Regelgerät entfernen und gegen ei- nen MEC 2 mit passender Software-Version tau- schen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 23: Mec 2 Mit Eingegebenen Parametern Im Regelgerät Eingesteckt

    Es erscheint im Display die nebenstehende Anzeige. Nacht-Taste empfangen l Taste drücken. Im Display erscheint nebenstehende Anzeige. Daten werden vom Regelgerät geholt Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 24: Daten Werden Zum Regelgerät Gesendet

    Taste drücken = „Daten werden vom Regel- gerät geholt“. Daten werden Im Display erscheint nebenstehende Anzeige. vom Regelgerät geholt Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 25 Taste drücken = „Daten werden vom Regel- gerät geholt“. Im Display erscheint nebenstehende Anzeige. Daten werden vom Regelgerät geholt Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 26: Einstellungen Aufrufen Und Ändern

    – ... – Fernverstellung Einstellparameter verändern. Drücken und gedrückt halten Funktion/Temperatur wählen. – Allg. Kenndaten Zurück zur übergeordneten Ebene. Drücken Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 27 Das Regelgerät schaltet automatisch in Anlagenvorlauf Standardanzeige zu gelan- die Standardanzeige zurück, wenn 22°C gen. nach längerer Zeit keine Taste Aussentemperatur gedrückt wird. 10°C Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 28: Allgemeine Kenndaten

    Hauseigenschaften eingestellt – Funkuhr aktiv angezeigt! werden. – Fernverstellung Auf den folgenden Seiten werden die Untermenüs zu den allgemeinen Kenndaten aufgeführt. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 29: Minimale Außentemperatur

    Loslassen, um Eingabe zu speichern. Drücken. Zurück zur übergeordneten Ebene. Eingabebereich Werkseinstellung eigene Eingabe Minimale Außentemperatur -30°C – 0°C -10°C Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 30 Allgemeine Kenndaten Abb. 2 Klimazonenkarte minimale Außentemperatur Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 31: Gebäudeart

    Loslassen, um Eingabe zu speichern. Drücken. Zurück zur übergeordneten Ebene. Eingabebereich Werkseinstellung eigene Eingabe leicht Gebäudeart mittel mittel schwer Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 32: Funkuhr Ein- Oder Ausschalten

    – Der Abstand zu Störquellen wie Computermonitoren und Fernsehgeräten sollte mindestens 1,5 m betragen. – Nachts ist der Funkuhrempfang meistens besser als am Tage. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 33 Funkuhrempfang ausgeschaltet. Dies gilt auch für die Funkuhrsignale der Fernbedie- nungen BFU/F. Eingabebereich Werkseinstellung eigene Eingabe Funkuhr aktiv ja/nein Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 34: Fernverstellung

    ALLG. KENNDATEN drehen. Fernverstellung nein Loslassen, um Eingabe zu speichern. Drücken. Zurück zur übergeordneten Ebene. Eingabebereich Werkseinstellung eigene Eingabe Fernverstellung ja/nein Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 35: Modulauswahl

    Die Modu- keines/autom. le werden automatisch erkannt Loslassen, um Eingabe zu und installiert. speichern. Drücken. Zurück zur übergeordneten Ebene. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 36: Kesselkenndaten

    Bei Anzahl Kessel = 0 läuft das Regel- speichern. gerät als Unterstation. Drücken. Zurück zur übergeordneten Ebene. Eingabebereich Werkseinstellung eigene Eingabe Anzahl Kessel (je nach Modulauswahl) 0–8 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 37: Hydraulik Wählen

    Kesselpumpe/ mit Kesselpumpe/ mit hydr. Weiche mit hydr. Weiche mit Kesselpumpe/ ohne hydr. Weiche ohne Kesselpumpe/ ohne hydr. Weiche Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 38: Erkennung Der Fremdwärme Einstellen

    Ist-Temperatur 10 °C über der Soll- Vorlauftemperatur liegt. Eingabebereich Werkseinstellung eigene Eingabe Temperatur Fremdwärmeerkennung 5–20 °C 5 °C keine Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 39: Kesseltyp Wählen

    über den Wandkes- sel erfolgt. Drücken. Zurück zur übergeordneten Ebene. Eingabebereich Werkseinstellung eigene Eingabe Kesseltyp Brennwert Brennwert Niedertemperatur Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 40: Kesselleistung Begrenzen

    Kesselleistung Loslassen, um Eingabe zu speichern. Drücken. Zurück zur übergeordneten Ebene. Eingabebereich Werkseinstellung eigene Eingabe Kesselleistung 50–100 % 100 % Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 41: Maximale Kesseltemperatur Einstellen

    50°C Loslassen, um Eingabe zu speichern. Drücken. Zurück zur übergeordneten Ebene. Eingabebereich Werkseinstellung eigene Eingabe Kesseltemperatur 50–90 °C 85 °C Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 42: Art Der Folgeschaltung Einstellen

    Zurück zur übergeordneten Ebene. Auf der folgenden Seite finden Sie einen Überblick über die Folgeschaltungen. Eingabebereich Werkseinstellung eigene Eingabe Folgeschaltung automatisch automatisch fest Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 43 Am 3. des Monats: 4 — 2 — 3 — 1 Am 4. des Monats: 2 — 3 — 4 — 1 usw. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 44: Heizkreisdaten

    Raumtemperatur abhängig. Hierzu muss eine Fernbedienung im Raum installiert sein. Wenn der Raum zu warm wird, wird das Heizsystem abgeschaltet. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 45 Loslassen, um Eingabe zu speichern. Drücken. Zurück zur übergeordneten Ebene. Eingabebereich Werkseinstellung eigene Eingabe Keines Heizkörper Heizkörper Konvektor Heizsystem Fußboden Konstant Fußpunkt Raumregler Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 46: Heizkreis Umbenennen

    Drücken. Zurück zur übergeordneten Ebene. Eingabebereich Werkseinstellung eigene Eingabe Name Heizkreis Heizkreis Heizkreis Wohnung Fußboden Schwimmbad Etage Keller Gebäude Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 47: Fußpunkttemperatur Einstellen

    32°C Loslassen, um Eingabe zu speichern. Drücken. Zurück zur übergeordneten Ebene. Eingabebereich Werkseinstellung eigene Eingabe Fußpunkttemperatur 20–80 °C 30 °C Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 48: Auslegungstemperatur Einstellen

    Loslassen, um Eingabe zu speichern. Drücken. Zurück zur übergeordneten Ebene. Eingabebereich Werkseinstellung eigene Eingabe Auslegungstemperatur 30–90°C 75°C bei Heizkörper 45°C bei Fußbodenheizung Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 49: Minimale Vorlauftemperatur

    Loslassen, um Eingabe zu speichern. Drücken. Zurück zur übergeordneten Ebene. Eingabebereich Werkseinstellung eigene Eingabe Minimale Vorlauftemperatur 5–70 °C 5 °C Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 50: Maximale Vorlauftemperatur

    Eingabebereich Werkseinstellung eigene Eingabe Maximale Vorlauftemperatur 30–60 °C 50°C bei Fußboden Maximale Vorlauftemperatur 30–90 °C 75°C bei Heizkörper, Konvektoren, Fußpunkt Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 51: Fernbedienung Auswählen

    Heizkreise können für spezielle Einstellungen auch als „Einzelheizkreise“ ausgewählt werden. Die Funktion Zeitschaltprogrammierung „PROG“ ist nur für jeden Heizkreis einzeln möglich. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 52 Loslassen, um Eingabe zu speichern. Drücken. Zurück zur übergeordneten Ebene. Eingabebereich Werkseinstellung eigene Eingabe keine keine Fernbedienung ohne Display mit Display Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 53: Maximaler Raumeinfluss

    Max.Raumeinfluss Loslassen, um Eingabe zu speichern. Drücken. Zurück zur übergeordneten Ebene. Eingabebereich Werkseinstellung eigene Eingabe Maximaler Raumeinfluss 0–10 K Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 54: Absenkart Auswählen

    – Die Einstellung des Heizsystems „Raumregler“ und der Absenkart „Reduziert“ bewirkt das gleiche Verhalten der Temperaturabsenkung wie bei „Raumhalt“. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 55 Loslassen, um Eingabe zu speichern. Drücken. Zurück zur übergeordneten Ebene. Eingabebereich Werkseinstellung eigene Eingabe Abschalt Absenkart Reduziert Raumhalt Aussenhalt Aussenhalt Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 56: Außenhalttemperatur Einstellen

    Loslassen, um Eingabe zu speichern. Drücken. Zurück zur übergeordneten Ebene. Eingabebereich Werkseinstellung eigene Eingabe Außenhalt ab -20 °C – +10°C 5°C Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 57: Absenkung Für Vorlauf Einstellen

    Drehknopf drehen, bis HEIZKREISDATEN 2 „Vorlauf Absenkung um“ Vorlauf erscheint. Absenkung um Drücken/gedrückt halten. Der Wert (hier: 30K) blinkt. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 58 Absenkung um Loslassen, um Eingabe zu speichern. Drücken. Zurück zur übergeordneten Ebene. Eingabebereich Werkseinstellung eigene Eingabe Vorlauf Absenkung 0–40K Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 59: Raumtemperatur-Offset

    -2°C Loslassen, um Eingabe zu speichern. Drücken. Zurück zur übergeordneten Ebene. Eingabebereich Werkseinstellung eigene Eingabe Offset -5°C – +5°C 0°C Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 60: Automatische Adaption

    Autom. Adaption Loslassen, um Eingabe zu speichern. Drücken. Zurück zur übergeordneten Ebene. Eingabebereich Werkseinstellung eigene Eingabe Automatische Adaption nein/ja nein Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 61: Schaltoptimierung Einstellen

    Absenkzeitpunkt normal weiterge- heizt. Bei „Ein- /Ausschalten“ werden beide Optimierungsva- rianten angewandt. Bei „keine“ wird keine Schaltopti- mierung vorgenommen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 62 Loslassen, um Eingabe zu speichern. Drücken. Zurück zur übergeordneten Ebene. Eingabebereich Werkseinstellung eigene Eingabe keine keine Optimierung Einschalten Ausschalten Ein-/Ausschalten Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 63: Ausschaltoptimierungszeit Einstellen

    Loslassen, um Eingabe zu speichern. Drehknopf drehen, bis HEIZKREISDATEN 2 „Ausschaltoptimierungszeit“ Ausschalt- erscheint. optimierungszeit 60min Drücken/gedrückt halten. Der Wert (hier: 60min) blinkt. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 64 30min Loslassen, um Eingabe zu speichern. Drücken. Zurück zur übergeordneten Ebene. Eingabebereich Werkseinstellung eigene Eingabe Ausschaltoptimierungszeit 10–60 Minuten 60 Minuten Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 65: Frostschutztemperatur Einstellen

    Loslassen, um Eingabe zu speichern. Drücken. Zurück zur übergeordneten Ebene. Eingabebereich Werkseinstellung eigene Eingabe Frostschutz -20 °C – +1 °C +1 °C Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 66: Warmwasservorrang Einstellen

    HEIZKREISDATEN 2 einstellen. WWasser-Vorrang nein Loslassen, um Eingabe zu speichern. Drücken. Zurück zur übergeordneten Ebene. Eingabebereich Werkseinstellung eigene Eingabe Warmwasservorrang ja/nein Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 67: Heizkreisstellglied Eingeben

    HEIZKREISDATEN 2 einstellen. Stellglied nein Loslassen, um Eingabe zu speichern. Drücken. Zurück zur übergeordneten Ebene. Eingabebereich Werkseinstellung eigene Eingabe Stellglied ja/nein Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 68: Stellgliedlaufzeit Eingeben

    90sec Loslassen, um Eingabe zu speichern. Drücken. Zurück zur übergeordneten Ebene. Eingabebereich Werkseinstellung eigene Eingabe Stellgliedlaufzeit 10–600 Sekunden 120 Sekunden Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 69: Anhebung Kessel

    Loslassen, um Eingabe zu speichern. Drücken. Zurück zur übergeordneten Ebene. Eingabebereich Werkseinstellung eigene Eingabe Anhebung Kessel 0–20 °C 5 °C Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 70: Estrich Trocknen

    Sie Temperaturen und Einstellungen für den Einstellung automatisch wieder auf „nein“ zurückge- Trocknungszeitraum einstellen. stellt. Eingabebereich Werkseinstellung eigene Eingabe Estrich trocknen nein/ja nein Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 71 HEIZKREISDATEN 2 einstellen. hier 10K. Estrich trocknen Anstieg um Loslassen, um Eingabe zu speichern. Eingabebereich Werkseinstellung eigene Eingabe Anstieg um 1–10K Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 72 Anstieg jeden 5. Tag Loslassen, um Eingabe zu speichern. Eingabebereich Werkseinstellung eigene Eingabe Anstieg im Tageszyklus 1–5 Tage jeden Tag Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 73 25°C. Estrich trocknen Max. Temperatur 25°C Loslassen, um Eingabe zu speichern. Eingabebereich Werkseinstellung eigene Eingabe Maximaltemperatur 25–60 °C 45 °C Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 74 Estrich trocknen Max.Temp halten 20 Tage Loslassen, um Eingabe zu speichern. Eingabebereich Werkseinstellung eigene Eingabe Maximaltemperatur halten 0–20 Tage 4 Tage Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 75 (hier: 10 K). Estrich trocknen Absenkung um Loslassen, um Eingabe zu speichern. Eingabebereich Werkseinstellung eigene Eingabe Absenkung um 1–10 K Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 76 Loslassen, um Eingabe zu speichern. Drücken. Zurück zur übergeordneten Ebene. Eingabebereich Werkseinstellung eigene Eingabe Absenkung im Tageszyklus keine, 1–5 Tage jeden Tag Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 77: Warmwasserdaten

    Loslassen, um Eingabe zu speichern. Drücken. Zurück zur übergeordneten Ebene. Eingabebereich Werkseinstellung eigene Eingabe Warmwasser- nein speicher separater Speicher separater Speicher UBA-Speicher UBA-Durchlauf Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 78: Temperaturbereich Einstellen

    Loslassen, um Eingabe zu speichern. Drücken. Zurück zur übergeordneten Ebene. Eingabebereich Werkseinstellung eigene Eingabe Bereich bis 60–80 °C 60 °C Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 79: Schaltoptimierung Wählen

    Einschalten Loslassen, um Eingabe zu speichern. Drücken. Zurück zur übergeordneten Ebene. Eingabebereich Werkseinstellung eigene Eingabe Optimierung ja/nein nein Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 80: Restwärmenutzung Wählen

    Restwärme. Der Brenner läuft solange, bis die Warmwasser-Solltemperatur erreicht wird. Die Speicherladepumpe hat eine feste Nachlaufzeit von 3 Minuten nach dem Abschalten des Brenners. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 81 Restwärmenutzung nein Loslassen, um Eingabe zu speichern. Drücken. Zurück zur übergeordneten Ebene. Eingabebereich Werkseinstellung eigene Eingabe Restwärme- ja/nein nutzung Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 82: Hysterese Einstellen

    Drücken. Zurück zur übergeordneten Ebene. Eingabebereich Werkseinstellung eigene Eingabe Hysterese - 20 – - 2 K - 5 K Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 83 Drücken. Zurück zur übergeordneten Ebene. Eingabebereich Werkseinstellung eigene Eingabe Hysterese - 15 – - 5 K - 5 K Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 84 Drücken. Zurück zur übergeordneten Ebene. Eingabebereich Werkseinstellung eigene Eingabe Hysterese - 15 – - 5 K - 5 K Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 85: Lap Primärkreis Wählen

    Loslassen, um Eingabe zu speichern. Drücken. Zurück zur übergeordneten Ebene. Eingabebereich Werkseinstellung eigene Eingabe Pumpe Pumpe Primärkreis Stellglied UBA (siehe Liste nächste Seite) Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 86 Logamax U124 - 24 K Logamax plus GB112 - 24 BE Logamax plus GB112 - 29 BE Logamax plus GB112 - 43 BE Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 87 Loslassen, um Eingabe zu speichern. Drücken. Zurück zur übergeordneten Ebene. Eingabebereich Werkseinstellung eigene Eingabe Stellglied- 10–600 sec 120 sec laufzeit Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 88: Kesseltemperatur Anheben

    – der benutzte Kesseltyp inkl. KIM- Nummer dafür zugelassen ist (siehe Seite 86), – die Version der UBA-Software mindestens Version 3.4 ist. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 89 Loslassen, um Eingabe zu speichern. Drücken. Zurück zur übergeordneten Ebene. Eingabebereich Werkseinstellung eigene Eingabe Kesseltempera- 10–40 K 40 K tur-Anhebung Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 90: Externe Störmeldung (Wf1/Wf2)

    Drücken. Zurück zur übergeordneten Ebene. Eingabebereich Werkseinstellung eigene Eingabe Störmeldung keine keine (abhängig von Inertanode Wärmeerzeuger Pumpe und Modul) 3-Wege-Ventil Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 91: Externer Kontakt (Wf1/Wf3)

    Sie mit dem oben genannten potentialfreien Taster die thermische Desinfektion starten. Ein eventuell vorhandenes Desinfektions- programm wird unwirksam. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 92 Loslassen, um Eingabe zu speichern. Drücken. Zurück zur übergeordneten Ebene. Eingabebereich Werkseinstellung eigene Eingabe Externer Einmalladung Kontakt Desinfektion keiner keiner Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 93: Thermische Desinfektion Wählen Und Einstellen

    Die Funktion „Thermische Desinfektion“ wird nicht angezeigt, wenn zuvor die thermische Desinfektion über die Funktion „Externer Kontakt WF 1/3“ eingestellt wurde. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 94: Thermische Desinfektion

    Desinfektion Loslassen, um Eingabe zu speichern. Drücken. Zurück zur übergeordneten Ebene. Eingabebereich Werkseinstellung eigene Eingabe Thermische ja/nein nein Desinfektion Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 95 Loslassen, um Eingabe zu speichern. Drücken. Zurück zur übergeordneten Ebene. Eingabebereich Werkseinstellung eigene Eingabe Desinfektions- 65–75 °C 70 °C temperatur Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 96 Desinfektion Sonntag Loslassen, um Eingabe zu speichern. Drücken. Zurück zur übergeordneten Ebene. Eingabebereich Werkseinstellung eigene Eingabe Wochentag Montag–Sonntag Dienstag Desinfektion Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 97 Loslassen, um Eingabe zu speichern. Drücken. Zurück zur übergeordneten Ebene. Eingabebereich Werkseinstellung eigene Eingabe Uhrzeit 0–23 Uhr 1 Uhr Desinfektion Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 98: Zirkulationspumpe Wählen

    Stellen Sie den gewünschten Wert ein, hier: ja. Zirkulation Loslassen, um Eingabe zu speichern. Drücken. Zurück zur übergeordneten Ebene. Eingabebereich Werkseinstellung eigene Eingabe Zirkulation ja/nein Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 99 – um 6:00 Uhr für 3 Minuten – um 6:30 Uhr für 3 Minuten – usw. bis 22:00 Uhr zyklisch eingeschaltet. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 100 1 mal an 2 mal an 2 mal an 3 mal an 4 mal an 5 mal an 6 mal an Dauerbetrieb Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 101: Heizkennlinien

    Heizkreis 2 erscheint. kreis werden angezeigt. AT: 10 / 0 /-10 VL: 45 /62 /75 Drücken. Zurück zur übergeordneten Ebene. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 102: Relaistest Durchführen

    RELAISTEST gewünschte Menüpunkt zeigt, hier: Heizkreis 2. erscheint. Heizkreis 2 Drücken, bis das gewünschte RELAISTEST Relais erscheint. Heizkreis 2 Umwälzpumpe Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 103 Zurück zur übergeordneten Ebene (Relaistest). Drücken. Zurück zur übergeordneten Ebene (Serviceebene). J Alle Relaistest-Einstellungen werden gelöscht, wenn der Relaistest beendet wird. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 104: Lcd-Test Durchführen

    Taste drücken und loslassen Wenn alle Zeichen und Symbole ange- zeigt werden, ist die LCD-Anzeige in Ordnung. Drücken. Zurück zur übergeordneten Ebene. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 105: Fehler

    – Verbindung Kessel x – Ext. Störung x – Fühler hydr. Weiche – ECOCAN-BUS Empfang – Umschaltventil – Kein Master Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 106 – Fühler nicht richtig angeschlos- tuell tauschen. sen oder defekt. – Ladepumpe nicht richtig ange- schlossen oder defekt. – Modul oder Regelgerät defekt. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 107 – Es wird mit minimaler des Regelgeräts) haben. Außentemperatur – Kontrolle der Busverbindung gerechnet. zu Adresse 1. – Es wird kalt. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 108 – Fühler oder Modul FM 445 – Modul FM 445 oder Regelgerät tauschen. defekt. – Fühleranbringung prüfen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 109 Sollwert absinken. – Fühler am falschen Modul platz 1 anschließen. – Bei Mehrkesselanla- angeschlossen. gen: Nur ein Kessel in Betrieb. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 110: Monitordaten

    Außentemperatur, die die eingegebene Gedämpft Gebäudeart berücksichtigt und mit der 55 / 55 Vor- die Heizkurven berechnet wurden. Drücken. Zurück zur übergeordneten Ebene. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 111: Kessel-Monitordaten

    Gebäudeart berücksichtigt und nach der die Heizkennlinie berechnet wird. Drehknopf drehen, um die Kessel-Monitordaten durch- zublättern. Drücken. Zurück zur übergeordneten Ebene. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 112: Heizkreis-Monitordaten

    – ständig Tag – Automatik Nacht – Automatik Tag – Urlaub – Sommer – Ein-Optimierung – Aus-Optimierung – Estrich – WW-Vorrang Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 113 Richtung „Mischer fährt zu“ (käl- ter) angesteuert (ständig). Umwälzpumpe zeigt den Betriebszustand der Umwälz- pumpe an. Drücken Zurück zur übergeordneten Ebene. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 114: Warmwasser-Monitordaten

    Zeitraum an, um den die Anlage vor dem eigentlichen Schalt- punkt in Warmwasserbetrieb geht, damit der Warmwasser-Sollwert recht- zeitig erreicht wird. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 115 Versorgung werden nur angezeigt, wenn in der Modul- auswahl das Modul FM 445 gewählt wurde. Drücken. Zurück zur übergeordneten Ebene. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 116: Version Anzeigen

    Die Versionen für die Bedieneinheit MEC und das Regelgerät werden SERVICEEBENE Taste drücken und loslassen. angezeigt. 3.xx 3.xx Regelgerät Drücken. Zurück zur übergeordneten Ebene. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 117: Regelgerät Wählen

    Der Wert (hier: 4211) blinkt. Drehknopf auf den Regelgerät gewünschten Regelgerätetyp drehen. Logamatic 41xx Loslassen, um Eingabe zu speichern. Drücken. Zurück zur übergeordneten Ebene. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 118: Reset

    Regelgerät Wenn Sie die Taste loslassen, bevor alle Blöcke verschwunden sind, wird der Reset abgebrochen. Loslassen. Zurück zur übergeordneten Ebene. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 119: Fehlerprotokoll Zurücksetzen

    Wenn Sie die Taste loslassen, bevor alle Blöcke verschwunden sind, wird der Reset abgebrochen. Loslassen. Zurück zur übergeordneten Ebene. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 120: Fühlerkennlinien

    Widerstandswert vorliegt. l Ziehen Sie die Fühlerklemmen ab. l Messen Sie den Widerstand an den Kabelenden des Fühlers mit einem Widerstandsmessgerät. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 121 Fühlerkennlinien Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 122: Entsorgung

    GDie Batterien des Regelgerätes sind durch eine autorisierte Stelle umweltgerecht zu entsorgen. GDas gebrauchte Regelgerät ist durch eine autorisierte Stelle umweltgerecht zu entsorgen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 123: Stichwortverzeichnis

    Heizkreis, Schwimmbad ....46 Heizkreis, Wohnung ....46 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 124 ZM 424 ..... . . 11 Zurücksetzen, Einstellungen ... 118 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 125 Notizen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 126 Notizen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 127 Notizen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 05/2001...
  • Seite 128 Buderus ist immer in Ihrer Nähe. Hochwertige Heiztechnologie verlangt professionelle Installation und Wartung. Buderus liefert deshalb das komplette Programm exklusiv über den Heizungsfachmann. Fragen Sie ihn nach Buderus Heiztechnik. Oder informieren Sie sich in einer unserer 46 Niederlassungen. Niederlassung Straße...

Diese Anleitung auch für:

Logamatic 4112Logamatic 4116

Inhaltsverzeichnis
