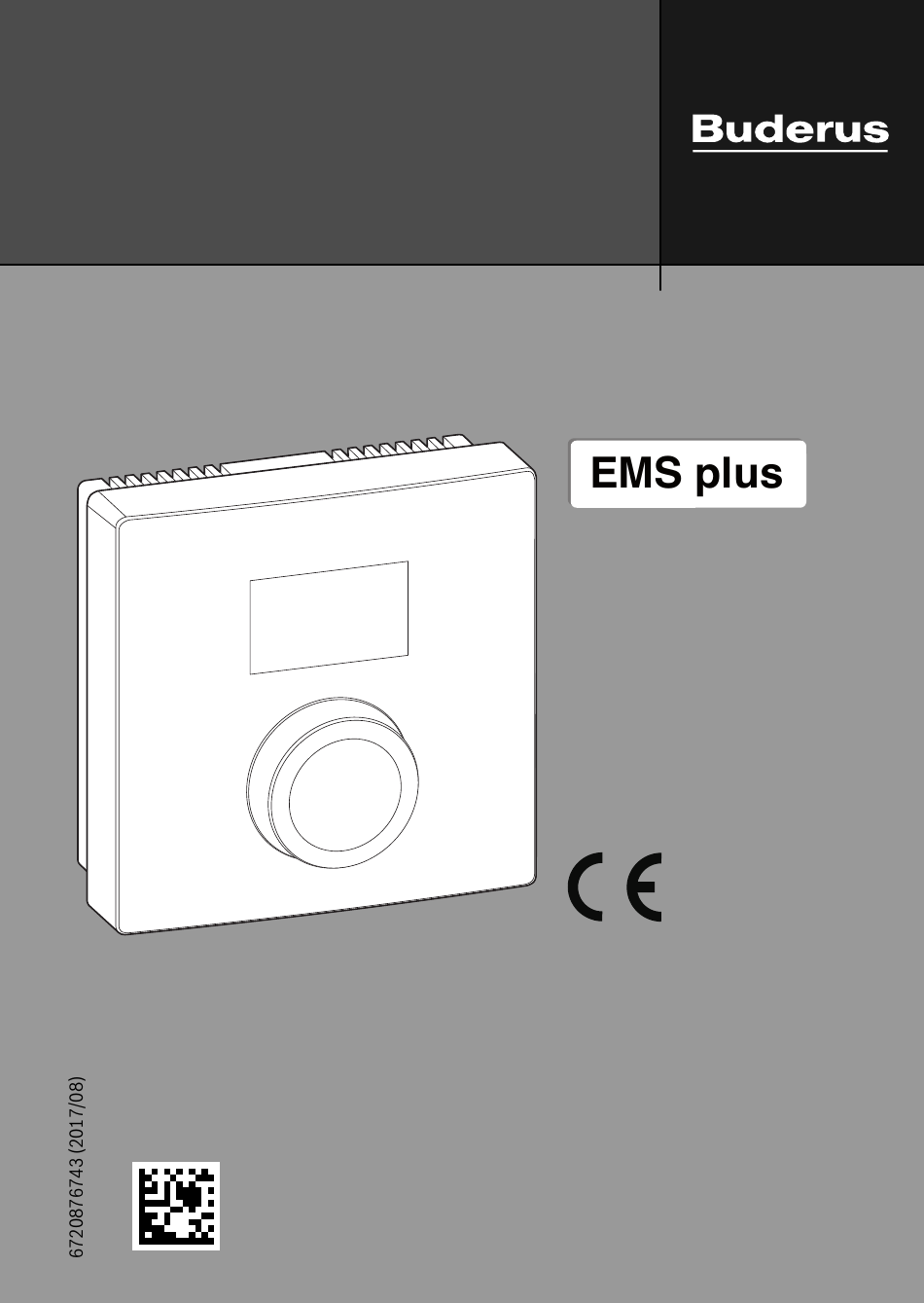

- Seite 1 RC100H [de] Seite ......2 [fr] Page......32 [fl] Pagina......17 [it] Pagina ....... 47 0010003274-001...
-
Seite 2: Allgemeine Sicherheitshinweise
Wenn die Anlage nicht in Betrieb ist, kann sie einfrieren: ▶ Anlage bei Außentemperaturen unter 0 °C eingeschaltet lassen. ▶ Wenn die Bedieneinheit als Regler eingesetzt wird, ist kein Anlagenfrostschutz möglich. Sicherer Anlagenfrostschutz kann nur bei außentemperaturgeführter Regelung gewährleistet werden. ▶ Auftretende Störung umgehend beseitigen. RC100H – 6720876743 (2017/08) -
Seite 3: Angaben Zum Produkt
– in Verbindung mit Wärmepumpen (von HMC300 oder HMC310 gesteuertem Heiz-/Kühlkreis) ausschließlich als Fernbedienung einsetzbar. Sie erfasst die Raumtemperatur und die relative Luftfeuchte im Referenzraum – Die RC100H kann als Fernbedienung für Heizkreis und Lüftung oder Wärme- pumpe und Lüftung verwendet werden •... -
Seite 4: Funktion Als Raumtemperaturgeführter Regler (Co)
Beitrag zur jahreszeitbedingten Raumheizungs-Energieeffizienz in % Funktion als raumtemperaturgeführter Regler (CO) Die RC100H regelt den Wärmeerzeuger über die Raumtemperatur. In Deutschland nur mit Schaltuhr erlaubt. Die Bedieneinheit ist nicht für die Regelung von Wärmeer- zeugern anderer Hersteller geeignet. Leistungsregelung Die Wärmeleistung des Wärmeerzeugers ändert sich entsprechend der Abweichung... -
Seite 5: Funktion Als Luftfeuchtegeführter Regler (Off)
Das Zeitprogramm wird durch die übergeordnete Bedieneinheit bestimmt. An der RC100H kann die gewünschte Raumtemperatur oder Lüftungsstufe vorübergehend bis zur nächsten Schaltzeit des Zeitprogramms geändert werden. Danach ist die übergeordnete Bedieneinheit wieder führend, bis die Einstellung an der RC100H er- neut geändert wird. Funktion als luftfeuchtegeführter Regler (OFF) Die RC100H regelt das Lüftungssystem über die am Regler gemessene Raumluft-... -
Seite 6: Bedienung
▶ Auswahlknopf drücken, um die gewünschte Lüftungseinstellung °C °F °F kurz anzuzeigen (blinkend). Frostschutzanzeige: Die Lüftungsanlage pausiert für 4 Stunden oder °C läuft nur auf niedriger Stufe °F HOL (Holiday) Urlaub : Urlaub eingestellt, keine Änderung am Reg- °C °F ler möglich RC100H – 6720876743 (2017/08) - Seite 7 Anzeige wechseln zwischen Heizung und Lüftung Ergebnis Nur in Kombination mit Heizung: °C °F ▶ Auswahlknopf länger als 3 Sekunden drücken und loslassen, um zwischen Anzeige der aktuellen Raumtemperatur und der aktu- ellen Lüftungsstufe zu wechseln. RC100H – 6720876743 (2017/08)
- Seite 8 A (Auto) Zeitprogramm : Lüftungsstufe arbeitet nach vorgegebe- °C nem Zeitprogramm. °F d (demand) bedarfsgesteuert: Lüftungsstufe wird durch gemessene °C Luftfeuchte (RC100H) und ggf. weiteren Luftqualitätsfühler gere- °F gelt. P5 Bypass-Abluft: Fenster öffnen! Bei Bypass-Abluft läuft nur das °C Abluftgebläse. °F PP Party : Die Lüftung wird z.
-
Seite 9: Elektrischer Anschluss
Bezeichnung der BUS-Anschlussklemme siehe technische Dokumentation des Wär- meerzeugers. Inbetriebnahme Bei erster Inbetriebnahme oder Inbetriebnahme nach einem Reset. Anlagen mit einem Heizkreis (Raumregler – CO) ▶ Anlage einschalten / RC100H zurücksetzen. °C Während des Verbindungsaufbaus werden 3 Striche angezeigt. °F Nach erfolgtem Verbindungsaufbau wird die Raumtemperatur angezeigt. -
Seite 10: Einstellungen Im Servicemenü
Informationen für das Fachhandwerk Lüftungsanlage (OFF) ▶ Anlage einschalten / RC100H zurücksetzen. °C Während des Verbindungsaufbaus werden 3 Striche angezeigt. °F Nur Lüftungsanlage: °C ▶ A.1 = OFF einstellen und bestätigen °F ▶ U.1 = (1...4) Lüftungszone auswählen und bestätigen. - Seite 11 10 ... 15 ... 60 Dauer Intensivlüftung in Minuten 1) Hervorgehobene Werte = Grundeinstellung 2) Jedem Heizkreis darf nur eine RC100H zugeordnet werden. 3) Auswahlknopf drehen, um den ganzen Wert auszulesen. 4) DIBT zertifiziert Bei einem Reset wird die Grundeinstellung wiederhergestellt. Bei Stromausfall blei- ben die Einstellungen inklusive der Heizkreiszuordnung erhalten.
- Seite 12 ▶ Auswahlknopf loslassen, um die erste Einstellung anzuzeigen. °C °F Einstellung ändern (z. B. Heizkreis H.C) Ergebnis ▶ Einstellung auswählen. °C °F ▶ Auswahlknopf drücken, um den aktuellen Wert anzuzeigen. °C °F ▶ Auswahlknopf erneut drücken, um den Wert zu ändern. °C °F RC100H – 6720876743 (2017/08)
-
Seite 13: Störungen Beheben
Wechsel an. Bei 4-stelligen Zusatz-Codes werden im Wechsel mit dem Störungs-Code zuerst die beiden ersten Stellen und dann die beiden letzten Stellen angezeigt (z. B.: A21 ... 10 ... 01 ... A21 ... 10 ... 01 ...). RC100H – 6720876743 (2017/08) - Seite 14 (A61/3091: Heizkreis 1, ..., A64/3094: Heizkreis 4). ▶ RC100H austauschen. 1001 RC100H in Heizkreis 1 falsch konfiguriert. ▶ Wenn eine übergeordnete Bedieneinheit (z.B. RC310) ins- talliert ist, A.1 = Fb (Fernbedienung) einstellen. ▶ Wenn keine übergeordnete Bedieneinheit und nur ein Heiz- kreis installiert ist, A.1 = CO (Regler) einstellen.
- Seite 15 ▶ Prüfen, ob Busleitung defekt ist. Regelgerät aus- und wie- der einschalten. ▶ Busleitung reparieren bzw. austauschen. ▶ Defekte Bedieneinheit austauschen. 1081 RC100H falsch konfiguriert (A61/1081: Heizkreis 1, ..., A64/1084: Heizkreis 4). 1084 ▶ A.1 = Fb (Fernbedienung) einstellen. Lüftung am RC100H nicht eingestellt.
-
Seite 16: Elektro- Und Elektronik-Altgeräte
Nicht mehr gebrauchsfähige Elektro- oder Elektronikgeräte müssen getrennt gesammelt und einer umweltgerechten Verwertung zuge- führt werden (Europäische Richtlinie über Elektro- und Elektronik- Altgeräte). Nutzen Sie zur Entsorgung von Elektro- oder Elektronik-Altgeräten die länderspezifischen Rückgabe- und Sammelsysteme. RC100H – 6720876743 (2017/08) - Seite 64 ≥ 1000 °C °F 6 720 647 292-03.1O 6 720 646 193-04.1O RC100H – 6720876743 (2017/08)
- Seite 65 6 mm 6 mm 3,5 mm 3,5 mm 0010002900-002 °C °F 0010017848-001 RC100H – 6720876743 (2017/08)
