Buderus SR 3 Montageanweisung
Steckdosenregler solar-temperaturdifferenzregler
Verwandte Anleitungen für Buderus SR 3
Inhaltszusammenfassung für Buderus SR 3
- Seite 1 6301 2201 – 03/2001 DE Für das Fachhandwerk Montageanweisung Steckdosenregler SR 3 – Solar-Temperaturdifferenzregler Bitte vor Montage sorgfältig lesen...
- Seite 2 Anforderungen der zutreffenden Normen und Richtlinien. Die Konformität wurde nachgewiesen. Die entsprechenden Unterlagen und die Kon- formitätserklärung sind beim Hersteller hin- terlegt. Änderungen aufgrund technischer Verbesserungen vorbehalten! Ersatzteil-Service • Justus-Kilian-Straße 1 • 35457 Lollar Montageanweisung Steckdosenregler SR 3 • Ausgabe 03/2001...
-

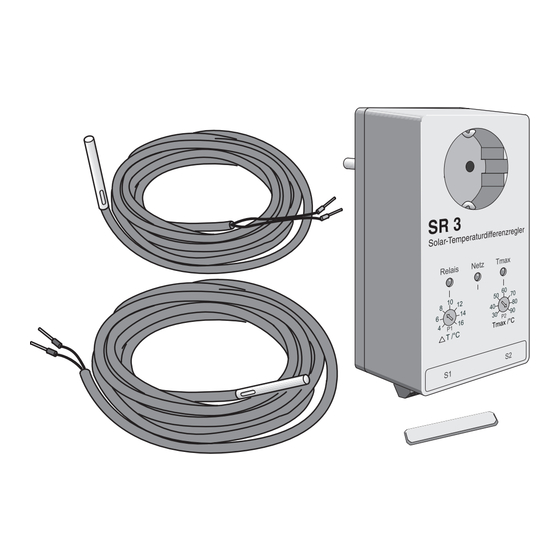

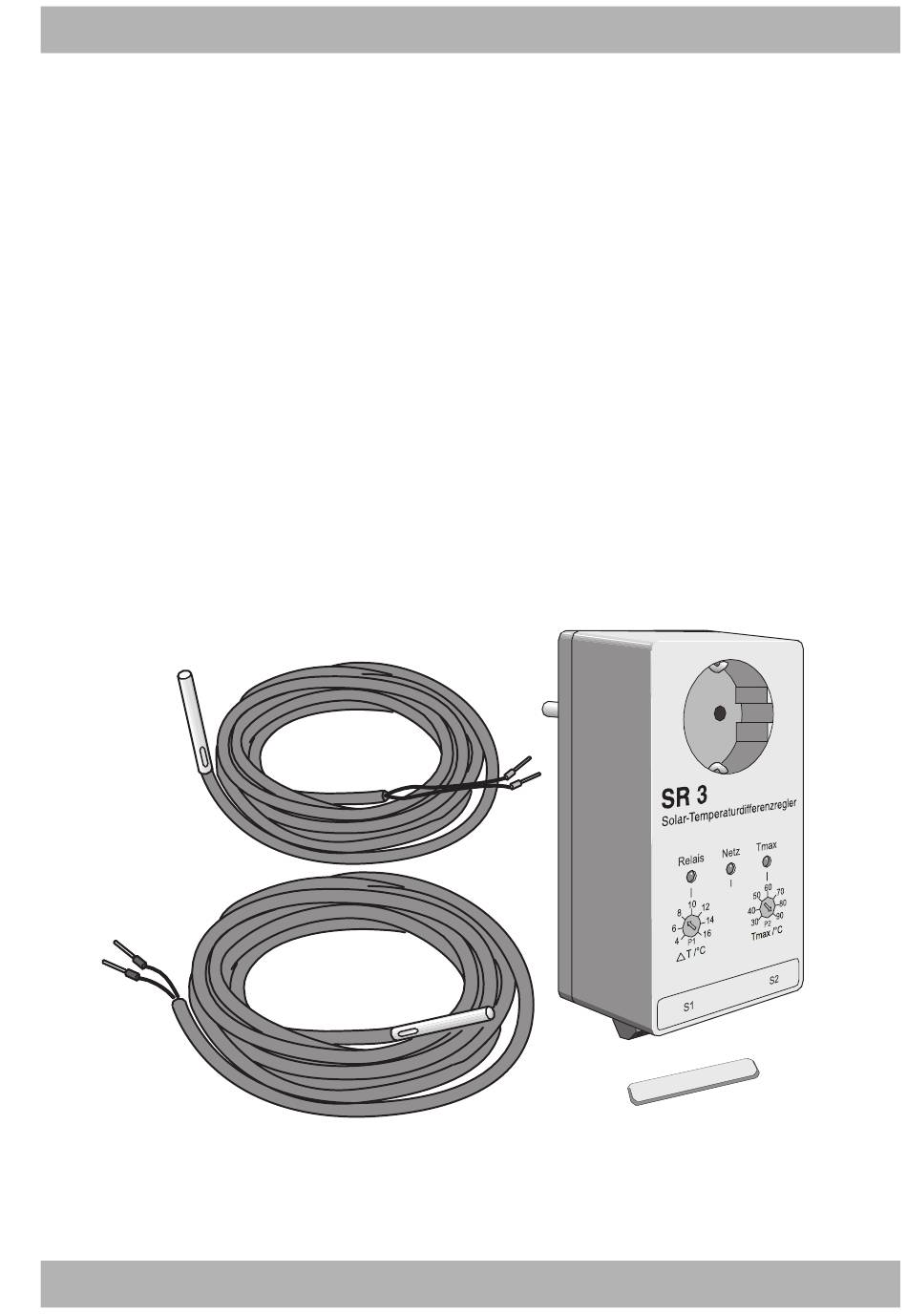

Seite 3: Lieferumfang
1 × peraturdifferenzregler) Füllblech für Speicherfühler FRS (wird Pos. 4: 1 × benötigt für 19 mm Tauchhülse) Abb. 1 Bestandteile des Lieferumfangs Änderungen aufgrund technischer Verbesserungen vorbehalten! Ersatzteil-Service • Justus-Kilian-Straße 1 • 35457 Lollar Montageanweisung Steckdosenregler SR 3 • Ausgabe 03/2001... -
Seite 4: Funktion
Funktion Funktion Der Steckdosenregler SR 3 wird in Verbindung mit einer Solarkreispumpe als Solar-Temperaturdifferenzregler eingesetzt. Die drei LEDs auf der Frontseite des Steckdosenreglers SR 3 veranschaulichen den momentanen Betriebszu- stand der Solaranlage. Funktion Der Steckdosenregler ist LED „Netz“ leuchtet am Netz angeschlossen und in Betrieb. - Seite 5 Speichertemperaturen. l Bauen Sie bei Speichertemperaturen WARNUNG! über 60 °C einen Warmwassermischer hinter dem Warmwasseranschluss des Speichers ein (optional erhältlich). Änderungen aufgrund technischer Verbesserungen vorbehalten! Ersatzteil-Service • Justus-Kilian-Straße 1 • 35457 Lollar Montageanweisung Steckdosenregler SR 3 • Ausgabe 03/2001...
- Seite 6 Hinweise für den Netzanschluss beachten Sorgen Sie dafür, dass die Stromversorgung des Steck- dosenreglers SR 3 permanent sichergestellt ist. Schließen Sie den Steckdosenregler SR 3 nicht an die Stromversorgung des Heizungssystems an, da diese über den Heizungsnotschalter unterbrochen werden kann.
-
Seite 7: Kollektorfühler (Fks) Und Speicherfühler (Frs) Montieren
Sie bitte der Montageanweisung der Kollek- toren. l Verlängern Sie bauseits die Leitung des Kollektor- fühlers FKS bis zum Steckdosenregler SR 3 durch eine zweiadrige Leitung (2 × 0,75 mm²). l Verwenden Sie eine geeignete Klemmdose für Au- ßenanwendungen um die Kollektorfühlerleitung mit der Verlängerung zu verbinden. -
Seite 8: Technische Daten
1266 1387 1513 1645 1783 1926 2075 2390 2555 2727 2903 3086 3274 3467 Tab. 2 Einstell- bzw. Messwerte Kollektorfühler/ Speicherfühler Änderungen aufgrund technischer Verbesserungen vorbehalten! Ersatzteil-Service • Justus-Kilian-Straße 1 • 35457 Lollar Montageanweisung Steckdosenregler SR 3 • Ausgabe 03/2001... - Seite 9 T) ist werkseitig auf 8 Kelvin (K) eingestellt. Sie sollte nicht verändert werden. l Steckdosenregler SR 3 in Steckdose des Stromnet- zes einstecken – nach dem Einstecken des Gerätes muss die LED „Netz“ leuchten. l Pumpenstecker der Solarkreispumpe in das Regel- gerät stecken.
- Seite 10 Notizen Änderungen aufgrund technischer Verbesserungen vorbehalten! Ersatzteil-Service • Justus-Kilian-Straße 1 • 35457 Lollar Montageanweisung Steckdosenregler SR 3 • Ausgabe 03/2001...
- Seite 11 Notizen Änderungen aufgrund technischer Verbesserungen vorbehalten! Ersatzteil-Service • Justus-Kilian-Straße 1 • 35457 Lollar Montageanweisung Steckdosenregler SR 3 • Ausgabe 03/2001...
- Seite 12 Heizungsfachbetrieb:...
