8510 3098
09/99
Montageanleitung
Rücklaufwächter
DN 25

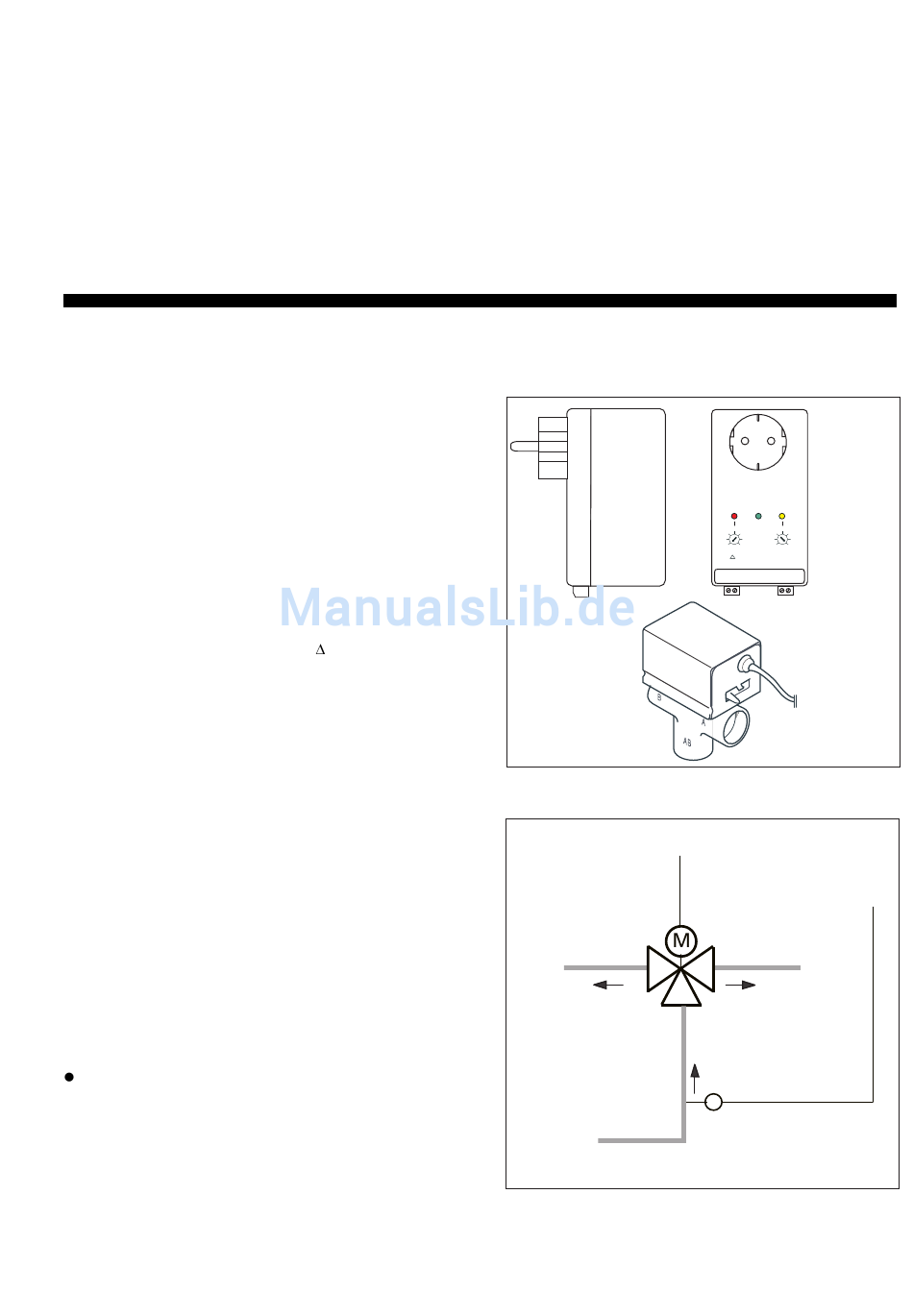

Lieferumfang Rücklaufwächter (Abb. 1)
1 elektronisches Steuergerät SR 2
1 Speicherfühler FRY 6
1 Rohranlegefühler FRY 20
1 3-Wege-Motorventil 1"
Funktion
Der Rücklaufwächter vergleicht mit dem Steuergerät per-
manent die Heizungsrücklauf- sowie die Pufferspeicher-
Temperatur.
Bei Erreichen der Einschalttemperaturdifferenz von 4 K
wird das Motorventil betätigt (LED T leuchtet). Ist die
Temperaturdifferenz zwischen Speicher und Rücklauf
Heizkreis größer als 4 K, wird der Volumenstrom zum
Speicher gelenkt.
Sinkt die Temperaturdifferenz auf die Hälfte der Einschalt-
temperaturdifferenz (2 K), wird der Volumenstrom durch
den Kessel gelenkt (rote LED leuchtet nicht).
Achtung!
Die Einschalttemperaturdifferenz ist werksseitig auf
4 K eingestellt und darf nicht verändert werden.
Die Einstellung Tmax. (hier ohne Bedeutung) ist
werksseitig auf 90 °C eingestellt und darf ebenfalls
nicht verändert werden.
1. Montage Motorventil
Montieren Sie das 3-Wege-Motorventil in die Leitung
zwischen Speicher und Heizkessel (Abb. 2). Beach-
ten Sie hierbei die Anschlußbeschriftung (A, AB, B).
Achtung!
Bei der Montage des Ventils nicht das Gehäuse des
Stellantriebs benutzen, um gegenzuhalten. Schlüssel
an Schlüsselflächen eines Anschlusses ansetzen.
Abb. 1
Netzstecker in Steuergerät SR 2
B
zum
Heiz-
kessel
AB
Rücklauf
Abb. 2
SR 2
Solar-Temperaturdifferenzregler
Steuergerät
Relais
Netz
Tmax
10
60
8
12
50
70
6
14
40
80
4
16
30
90
S1
S2
T
Tmax.
S1
Display
S2
Motorventil
A
zum
Speicher
Fühler FRY 20
