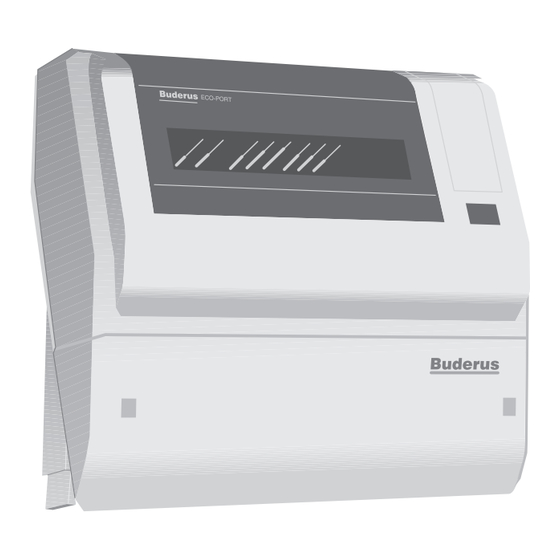

Buderus 4311 Technische Information
Vorschau ausblenden
Andere Handbücher für 4311:
- Serviceanleitung (136 Seiten) ,
- Bedienungsanleitung (68 Seiten) ,
- Bedienungsanleitung (60 Seiten)
Verwandte Anleitungen für Buderus 4311
Inhaltszusammenfassung für Buderus 4311
- Seite 1 6301 1378 – 01/2001 DE Technische Information Verändern ausgesuchter Parameter bei den Regelgeräten 4311/12 und 4211 Zur Projektierung...
- Seite 2 Aktualisierung der Dokumentation Haben Sie Vorschläge zur Verbesserung oder haben Sie Unregelmäßigkeiten festgestellt, nehmen Sie bitte Kontakt mit uns auf. Herstelleranschrift Buderus Heiztechnik GmbH Sophienstraße 30-32, D-35573 Wetzlar Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH http://www.heiztechnik.buderus.de Technische Information •Parametrieren von extern • Ausgabe 01/2001...
-
Seite 3: Inhaltsverzeichnis
Verändern von einstellbaren Parametern der Logamatic Regelgeräte ......5 Allgemeines zum Verändern durch externe Stellen ............7 2.1.1 Veränderbare Heizkreisparameter..............9 2.1.2 Veränderbare Warmwasserparameter..............10 2.1.3 Veränderbare Strategieparameter ..............12 2.1.4 Veränderbare Kesselparameter................15 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH http://www.heiztechnik.buderus.de Technische Information • Parametrieren von extern • Ausgabe 01/2001... -
Seite 4: Allgemeines
Nachfolgend ist die Kommunikation (Verändern von einstellbaren Parametern) mit den Regelgeräten Logamatic 4211 und Logamatic 4311/12 beschrieben. Diese Dokumentation bezieht sich somit nur auf die bodenstehenden Regelgeräte der Buderus Heiztechnik GmbH. Grundlage für den Datenaustausch ist eine Kommunikation auf Basis der 3964R-Prozedur. -
Seite 5: Verändern Von Einstellbaren Parametern Der Logamatic Regelgeräte
Schaltuhr pro Woche 3 0x14 Schaltuhr pro Woche 4 0x15 Schaltuhr pro Woche 5 0x16 Heizkreis 5 0x17 Schaltuhr pro Woche 6 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH http://www.heiztechnik.buderus.de Technische Information • Parametrieren von extern • Ausgabe 01/2001... - Seite 6 Schaltuhr pro Woche 8 0x1C = Heizkreis 8 0x1D = Schaltuhr pro Woche 9 0x1F = Schaltuhr pro Woche 10 0x20 Strategie bodenstehend Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH http://www.heiztechnik.buderus.de Technische Information •Parametrieren von extern • Ausgabe 01/2001...
-
Seite 7: Allgemeines Zum Verändern Durch Externe Stellen
Schaltuhr pro Woche 1 0x12 Schaltuhr pro Woche 2 0x13 Schaltuhr pro Woche 3 0x14 Schaltuhr pro Woche 4 0x15 Schaltuhr pro Woche 5 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH http://www.heiztechnik.buderus.de Technische Information • Parametrieren von extern • Ausgabe 01/2001... - Seite 8 Schaltuhr pro Woche 8 0x1C = Heizkreis 8 0x1D = Schaltuhr pro Woche 9 0x1F = Schaltuhr pro Woche 10 0x20 Strategie bodenstehend Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH http://www.heiztechnik.buderus.de Technische Information •Parametrieren von extern • Ausgabe 01/2001...
-
Seite 9: Veränderbare Heizkreisparameter
Die Nachsolltemperatur soll für Heizkreis 5 des Regelgerätes mit der Adresse 3 auf 19 °C eingestellt werden. 0xB0, 0x03, 0x16,0x00, 0x65, 0x65, 0x26, 0x65, 0x65, 0x65 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH http://www.heiztechnik.buderus.de Technische Information • Parametrieren von extern • Ausgabe 01/2001... -
Seite 10: Veränderbare Warmwasserparameter
Kennung für gesendete einstellbare Parameter ECOCAN-BUS-Adresse Adresse des Regelgerätes, an das die Daten gesendet werden sollen. Die Adresse wird über Drehcodierschalter eingestellt. Datentyp für Warmwasser (0x0C) Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH http://www.heiztechnik.buderus.de Technische Information •Parametrieren von extern • Ausgabe 01/2001... - Seite 11 1.Byte = Betriebsart Manuell Nacht Manuell Tag Automatik 2.Byte = 0x65 3.Byte = 0x65 4.Byte = 0x65 5.Byte = 0x65 6.Byte = 0x65 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH http://www.heiztechnik.buderus.de Technische Information • Parametrieren von extern • Ausgabe 01/2001...
-
Seite 12: Veränderbare Strategieparameter
Einstellung 3 – 6 nur, wenn 3-Kesselanlage 4.Byte = Strategiefolge 1 1 = 1 – 2 – 3 2 = 2 – 1 – 3 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH http://www.heiztechnik.buderus.de Technische Information •Parametrieren von extern • Ausgabe 01/2001... - Seite 13 Dieser Wert muß immer <= wie Strategie Aussentemperaturgrenze 1 sein Einstellung nur, wenn 3 - Kesselanlage 5.Byte = 0x65 6.Byte = 0x65 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH http://www.heiztechnik.buderus.de Technische Information • Parametrieren von extern • Ausgabe 01/2001...
- Seite 14 Auflösung: 1 °C Dieser Wert sollte immer kleiner wie Lastbegrenzung Aussentemperaturwert 1 sein. Einstellung nur, wenn 3 - Kesselanlage 5.Byte = 0x65 6.Byte = 0x65 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH http://www.heiztechnik.buderus.de Technische Information •Parametrieren von extern • Ausgabe 01/2001...
-
