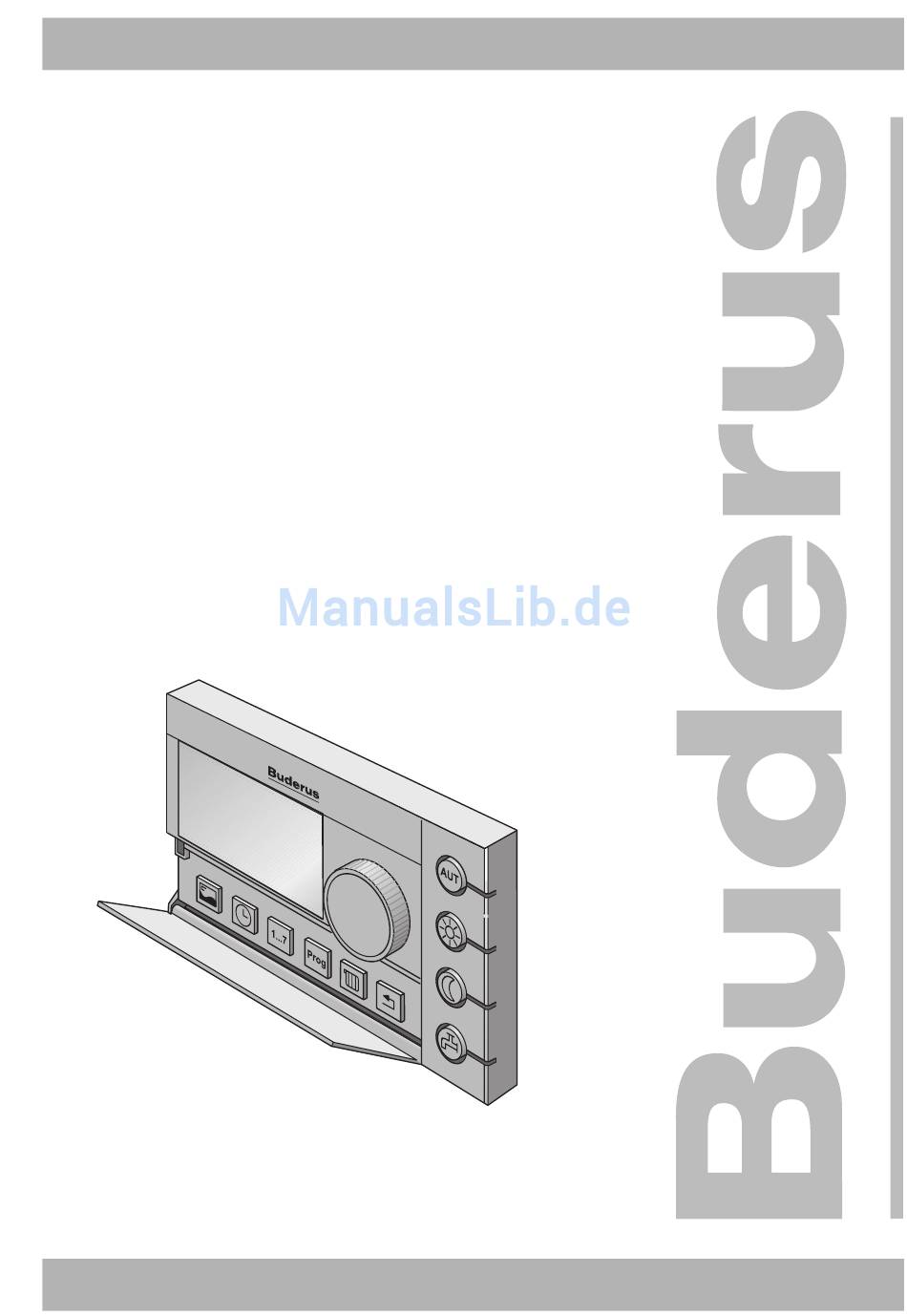

6303 2942 – 10/2004 DE/CH/AT Für das Fachhandwerk
Montage- und
Serviceanleitung

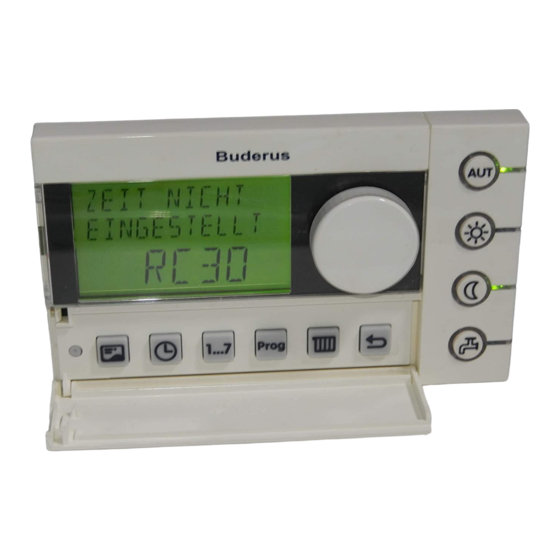

Bedieneinheit RC30
gilt auch für Zubehör: Mischermodul MM10 und
Weichenmodul WM10
Bitte vor Inbetriebnahme oder Servicearbeiten sorgfältig lesen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Buderus RC30

Inhaltszusammenfassung für Buderus RC30

  • Seite 1 6303 2942 – 10/2004 DE/CH/AT Für das Fachhandwerk Montage- und Serviceanleitung Bedieneinheit RC30 gilt auch für Zubehör: Mischermodul MM10 und Weichenmodul WM10 Bitte vor Inbetriebnahme oder Servicearbeiten sorgfältig lesen...

  • Seite 2: Inhaltsverzeichnis

    ........61 Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...
  • Seite 3 ......78 Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...

  • Seite 4: Sicherheit

    Solarmodul SM10) ausgestattet ist, finden Sie in einigen Menüs zusätzliche Einstellmöglichkeiten. Diese werden in separaten An- leitungen erklärt. Bestimmungsgemäße Verwendung Die Bedieneinheit RC30 darf ausschließlich dazu verwendet wer- den, um Heizungsanlagen von Buderus mit EMS (Energie-Ma- nagement-System) in Einfamilien-, Mehrfamilien- und Reihenhäusern zu bedienen und zu regeln.

  • Seite 5: Beachten Sie Diese Hinweise

    Sicherheit Beachten Sie diese Hinweise Die Bedieneinheit RC30 wurde nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln konzipiert und gebaut.Bei unsachgemäßer Anwendung können dennoch Gefah- ren oder Sachschäden nicht ganz ausgeschlossen werden. ! Betreiben Sie die Heizungsanlage daher nur bestimmungsge- mäß...

  • Seite 6: Anlagenübergabe

    Weitere Hinweise ANWENDERHINWEIS Verwenden Sie nur Original-Ersatzteile von Buderus. Für Schä- den, die durch nicht von Buderus gelieferte Ersatzteile entstehen, kann Buderus keine Haftung übernehmen. ANWENDERHINWEIS Alle Änderungen und Einstellungen, die Sie an der Bedieneinheit RC30 vornehmen, müssen der Heizungsanlage entsprechen.

  • Seite 7: Technische Daten

    Vorschriften des Energieversorgers! Angewendete Produktnormen Sicherheit elektrischer Geräte EN 60335-1 Elektromagnetische Verträglichkeit EN 50081-1, EN 61000-3-2, (EMV-Emission) EN 61000-3-3 EMV-Störfestigkeit EN 60730-1, EN 61000-6-2 Tab. 2 Angewendete Produktnormen Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...

  • Seite 8: Montage

    Referenzraum vorhanden sind, kann es sein, dass es in Räumen ohne Fremdwärmequellen zu kalt wird. ANWENDERHINWEIS Wenn kein geeigneter Referenzraum vorhanden ist, wird empfoh- len, auf außentemperaturgeführte Regelung umzustellen (Au- ßenfühler erforderlich). Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...

  • Seite 9: Montageposition

    Montage 3.2.2 Montageposition Wählen Sie eine Innenwand im Referenzraum und montieren Sie die Bedieneinheit RC30 entsprechend Abbildung 1. Der Freiraum unter der Bedieneinheit und der Abstand zur Tür sind notwendig, um korrekte Messergebnisse zu erhalten. ≥1m RC30 ≥0,6m Abb. 1 Wandhalter für die Bedieneinheit RC30 im Referenzraum...

  • Seite 10: Montage Und Anschluss

    Sie darauf, dass evtl. vorhandene Zugluft aus der Unterputzdose die Messung der Raumtemperatur in der Bedieneinheit nicht verfälscht (ggf. Unterputzdose mit Iso- liermaterial ausfüllen). Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...
  • Seite 11 ! Montageplatte mit den mitgelieferten Schrauben (Abb. 3, Pos. 2) befestigen. ANWENDERHINWEIS Für die Montage auf einer Unterputzdose können Sie die seitli- chen Befestigungslöcher (Abb. 3, Pos. 3) verwenden. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...

  • Seite 12: Elektrische Anschlüsse Herstellen

    Bedieneinheit RC30 einhängen Abb. 4 Bedieneinheit RC30 einhängen ! Bedieneinheit RC30 oben in die Montageplatte in Pfeilrichtung einhängen (Abb. 4, Pos. 1). ! Bedieneinheit RC30 unten in Pfeilrichtung gegen die Montage- platte drücken, bis diese einrastet (Abb. 4, Pos. 2).

  • Seite 13: Bedieneinheit Rc30 Abnehmen

    Montage 3.3.4 Bedieneinheit RC30 abnehmen ! Bedieneinheit RC30 auf der Unterseite (Abb. 4, Pos. 2) entrie- geln und oben aushängen. 3.3.5 Elektrische Anschlüsse deinstallieren Falls erforderlich, können Sie die elektrischen Leitungen wie folgt deinstallieren: Abb. 5 Elektrische Anschlüsse deinstallieren ! Mit einen Schraubendreher in den Schlitz der Kabelklemmen drücken um die Kabel zu lösen (Abb.

  • Seite 14: Ein-/Ausschalten

    Meldungen nach dem Einschalten Informationen zu Wartungsmeldungen und Störungen finden Sie in der Montage- und Wartungsanweisung des eingesetzten Heizkessels. Wartungsmeldungen werden nur angezeigt, wenn keine Störung vorhanden ist. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...

  • Seite 15: Ausschalten

    Hinweise für den Betrieb Teilnehmer am EMS-Bus In einem Bussystem darf nur ein Teilnehmer die Master-Funktion übernehmen. In einer Heizungsanlage darf daher nur 1 RC30 in- stalliert werden. Wenn zusätzliche Raumcontroller (z. B. RC20) er- wünscht sind, müssen diese als Fernbedienung mit eingestellter Heizkreis-Adresse installiert werden (siehe Kapitel 5.8.4 „Fernbe-...

  • Seite 16: Service

    (Abb. 6, Pos. 2) (Abb. 6, Pos. 4) Taste „AUT“ (Automatik) Taste „Anzeige“ Taste „Tagbetrieb“ Taste „Zeit“ Taste „Nachtbetrieb“ Taste „Wochentag“ Taste „Warmwasser“ Taste „Prog“ (Programm) Taste „Heizkreis“ Taste „Zurück“ Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...

  • Seite 17: Das Hauptmenü Der Serviceebene

    Tasten „Anzeige“, „Heizkreis“ und „Zurück“ gleichzeitig drücken. Im Display erscheint das Hauptmenü der Serviceebene, das durch SERVICEMENUE „SERVICEMENUE“ gekennzeichnet ist. SPRACHE Drehknopf in eine beliebige Richtung drehen um das Hauptmenü durchzublättern. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...

  • Seite 18: Arbeiten Auf Der Serviceebene

    Sie innerhalb von fünf Minuten keine Taste drücken. Ausnahme: Die Menüs „Relaistest“ und „Monitordaten“ bleiben ge- öffnet, auch wenn Sie längere Zeit keine Taste drücken. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...

  • Seite 19: Sprache

    Taste „Anzeige“ gedrückt halten und mit dem Drehknopf die ge- wünschte Sprache auswählen. Die ausgewählte Sprache wird angezeigt. SPRACHE DEUTSCH Taste „Anzeige“ loslassen. Die Sprache wird gespeichert. Eingabebereich Werkseinstellung Deutsch Sprache Deutsch Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...

  • Seite 20: Anlagendaten

    Geben Sie die Werte folgendermaßen ein: Taste „Anzeige“ gedrückt halten und Drehknopf drehen, bis der ge- wünschte Wert erscheint. Taste „Anzeige“ loslassen um den Wert zu speichern. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...

  • Seite 21: Minimale Außentemperatur

    Sie diese bei Ihrer zuständigen Niederlassung. Geben Sie den ermittelten Wert ein. ANLAGENDATEN MIN#AUSSEN ° -1 0 Eingabebereich Werkseinstellung Minimale Außen- –30 °C bis 0 °C –10 °C temperatur Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...
  • Seite 22 Service Abb. 9 Klimazonenkarte von Deutschland Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...

  • Seite 23: Gebäudeart

    Eingabebereich Werkseinstellung Leicht Gebäudeart Mittel Mittel Schwer ANWENDERHINWEIS Die Gebäudeart gibt an, mit welcher Verzögerung sich die momen- tane Außentemperatur auf die Berechnung der Heizkennlinie aus- wirkt. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...

  • Seite 24: Kesseldaten

    Geben Sie die Werte folgendermaßen ein: Taste „Anzeige“ gedrückt halten und Drehknopf drehen, bis der ge- wünschte Wert erscheint. Taste „Anzeige“ loslassen um den Wert zu speichern. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...

  • Seite 25: Pumpennachlaufzeit

    Das bedeutet, dass z. B. die Einstellung „2“ bei einem ande- ren Heizkessel eine andere Bedeutung haben kann. Die Einstel- lungen sind in der Montage- und Wartungsanweisung des eingesetzten Heizkessels näher beschrieben. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...

  • Seite 26: Hydraulische Weiche

    Taste „Anzeige“ gedrückt halten und Drehknopf drehen, um die hy- draulische Weiche ein- bzw. auszuschalten. Taste „Anzeige“ loslassen um die Einstellung zu speichern. HYDR #WEICHE Eingabebereich Werkseinstellung Hydraulische Ein/Aus Weiche Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...

  • Seite 27: Heizkreis

    Drehknopf auf den gewünschten Menüpunkt drehen. Taste „Anzeige“ gedrückt halten und Drehknopf gleichzeitig dre- hen um den angezeigten Wert zu verändern. Taste „Anzeige“ loslassen um den Wert zu speichern. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...
  • Seite 28 Wählen Sie Raumvorlauf, wenn Veränderungen in der Wärmeabgabe (z. B. durch Öffnen der Thermostatventile im Referenzraum) schnell ausgeglichen werden sollen (komfortoptimiert). Der RC30 (bzw. ein RC20) muss in einem Referenzraum installiert sein. – „RAUMLEISTUNG“ „Raumleistung“ wählen Sie, wenn keine großen Lastschwan- kungen auftreten.
  • Seite 29 Wenn ein Mischermodul MM10 für den Heizkreis 2 installiert ist, stellen Sie – den Parameter „Heizsystem“ für den Heizkreis 2 und – die Heizkreisadresse „2“ am Drehkodierschalter des MM10 ein. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...

  • Seite 30: Auslegungstemperatur

    50 °C (Fußboden- (Fußbodenheizung) heizung) ANWENDERHINWEIS Wählen Sie den Parameter „Maximale Vorlauftemperatur“ mindes- tens genau so groß wie die Auslegungstemperatur. Ansonsten kann die Auslegungstemperatur nie erreicht werden. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...
  • Seite 31 50 °C temperatur Minimale Außen- –10 °C temperatur Die Auslegungspunkte der eingestellten Heizkennlinie können im Menü Monitordaten angezeigt werden (siehe Kapitel 5.11 „Heiz- kennlinien anzeigen” auf Seite 53). Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...
  • Seite 32 Raumsolltemperatur 25 °C, min. Außentemperatur –10 °C, Auslegungstemperatur 75 °C Pos. 5: Raumsolltemperatur 21 °C, min. Außentemperatur –15 °C, Auslegungstemperatur 75 °C Pos. 6: Raumsolltemperatur 21 °C, min. Außentemperatur –10 °C, Auslegungstemperatur 60 °C Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...

  • Seite 33: Fernbedienung

    In einer Heizungsanlage darf nur 1 RC30 installiert sein. Folgende Kombinationen sind bei zwei Heizkreisen möglich: – 1 RC30 als Fernbedienung für beide Heizkreise – 1 RC30 und 1 RC20 als Fernbedienung für je einen Heizkreis – 1 RC30 am Heizkessel sowie 2 RC20 als Heizkreis-Fern- bedienungen Änderungen aufgrund technischer Verbesserungen vorbehalten!
  • Seite 34 Service RC30-Heizkreise Mit der Bedieneinheit RC30 können zwei Heizkreise gleichzeitig bedient werden, wenn in den Menüs für Heizkreis 1 und 2 der Pa- rameter „FERNBEDIENUNG“ auf „RC30“ gesetzt wird. Unter dem Begriff „RC30-Heizkreise“ sind beide Heizkreise zusammenge- fasst. Folgende Funktionen können für die „RC30 HEIZKR“ ausgeführt werden: –...

  • Seite 35: Raumeinfluss

    Werkseinstellung Raumeinfluss 0 K bis +10 K +3 K ANWENDERHINWEIS Die Bedieneinheit RC30 oder RC20 muss im Referenzraum instal- liert sein, damit eine repräsentative Raumtemperatur gemessen wird. ANWENDERHINWEIS Wenn Sie als Raumeinfluss = „0 K“ eingeben, wird eine außentem- peraturgeführte Regelung ohne Raumtemperaturaufschaltung verwendet.
  • Seite 36 Dabei wird im abgesenkten Heizbetrieb auf die eingestellte Nachttemperatur geheizt. Die Heizkreispumpen laufen ständig. Geben Sie den gewünschten Wert ein. ABSENKUNG#1 AUSSENHALT Eingabebereich Werkseinstellung Abschalt Reduziert Absenkart Aussenhalt Raumhalt Außenhalt Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...

  • Seite 37: Optimierung Der Schaltzeitpunkte

    Die Funktion „Optimierung“ verändert die Ein- und Ausschaltzeit- punkte der Heizungsanlage, abhängig von der Außentemperatur, der Raumtemperatur und der Wärmedämmung des Gebäudes. Sie ist werkseitig nicht aktiviert. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...
  • Seite 38 Nein Schaltzeitpunkte ANWENDERHINWEIS Sie können die Optimierung nur einschalten, wenn Sie als Fernbe- dienung „RC30“ oder „RC20“ gewählt haben. Die Bedieneinheit RC30 oder RC20 muss im Referenzraum installiert sein. ANWENDERHINWEIS Informieren Sie den Anlagenbetreiber, wenn Sie diese Funktion aktiviert haben, damit er dies bei der Eingabe des Heizprogram- mes berücksichtigt!
  • Seite 39 Keine Frostschutzart Außen Außen Raum ANLAGENSCHADEN durch Frostgefahr! Wenn Sie „KEINE“ oder „RAUM“ ausgewählt haben, besteht die VORSICHT! Gefahr, dass die Heizungsanlage einfriert. ! Wählen Sie „AUSSEN“. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...
  • Seite 40 ° Eingabebereich Werkseinstellung Frostschutz- –20 °C bis 10 °C 5 °C temperatur ANWENDERHINWEIS Die Frostschutztemperatur kann nur eingegeben werden, wenn in der Funktion Frostschutzart „AUSSEN“ eingestellt ist. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...

  • Seite 41: Warmwasservorrang

    „WW-AUSGANG“ auf „LADEPUMPE“ eingestellt ist (nicht mit Umschaltventilen). ANWENDERHINWEIS Heizkreise ohne Mischer sollten mit Warmwasservorrang betrie- ben werden, da sonst zu hohe Temperaturen in den Heizkreisen entstehen können. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...
  • Seite 42 Heizkreis 2 einstellbar (Mischermodul erforderlich). Wenn der Heizkreis 2 mit einem Heizkreisstellglied ausgestattet ist, steuert die Bedieneinheit RC30 über das EMS dieses Stellglied Wenn kein Heizkreisstellglied vorhanden ist, wird der Heizkreis über die Kesselvorlauftemperatur geregelt. Ein externer Vorlauf- temperaturfühler ist in diesem Fall nicht erforderlich.

  • Seite 43: Estrich Trocknen

    Temp. Absenkung um Max. Temp. halten Tage Anstieg Absenkung jeden Tag jeden 2. Tag Abb. 13 Trocknungsprozess des Estrichs (Beispiel) Wählen Sie „ESTRICH TROCKNEN – JA“. ESTRICH- TROCKNEN Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...
  • Seite 44 Geben Sie den Tag an, an dem es jeweils zu einem Temperatur- anstieg kommen soll. Eingabebereich Werkseinstellung Estrich jeden Tag jeden Tag Anstieg 2. – 5. Tag Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...
  • Seite 45 1 bis 10 K Absenkung um Absenkzeit Geben Sie an, an welchem Tag die Absenkung jeweils erfolgen soll. Eingabebereich Werkseinstellung jeden Tag Absenkung 2. – 5. Tag jeden Tag keine Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...

  • Seite 46: Warmwasser

    Drehknopf auf den gewünschten Menüpunkt drehen. Taste „Anzeige“ gedrückt halten und Drehknopf gleichzeitig dre- hen um den angezeigten Wert zu verändern. Taste „Anzeige“ loslassen um den Wert zu speichern. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...

  • Seite 47: Temperaturbereich

    Warmwassertemperatur und die damit verbundenen mögli- chen Gefahren. ! Bitte weisen Sie Ihren Kunden auf den korrekten Umgang mit den unterschiedlichen Warmwasserarmaturen hin um Verbrü- hungen auszuschließen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...

  • Seite 48: Thermische Desinfektion

    Drehknopf im Uhrzeigersinn drehen um zu den Menüpunkten zu gelangen. Taste „Anzeige“ gedrückt halten und Drehknopf drehen, bis der gewünschte Wert erscheint. Taste „Anzeige“ loslassen um den Wert zu speichern. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...

  • Seite 49: Warmwasser-Ausgang

    An einen Heizkessel mit Regelsystem Logamatic EMS kann eine Ladepumpe oder ein Dreiwegeventil angeschlossen werden. Geben Sie die installierte Komponente ein. WW-AUSGANG LADEPUMPE Eingabebereich Werkseinstellung Ladepumpe WW-Ausgang 3-Wegeventil 3-Wegeventil Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...
  • Seite 50 In vielen Anwendungen ist es ausreichend, die Pumpe zweimal pro Stunde anzusteuern. In der Einstellung „DAUER“ läuft die Zirkulationspumpe im Tagbe- trieb ständig, im Nachtbetrieb ist die Pumpe abgeschaltet. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...
  • Seite 51 Um die Zirkulation auszuschalten, wählen Sie mit der Taste „Heiz- kreis“ die Einstellung „ZIRKULATION“ und drücken dann die Taste „Nachtbetrieb“. Weitere Informationen zur Zirkulation finden Sie in der Bedienungsanleitung des RC30. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...

  • Seite 52: Uhrkorrektur

    Service 5.10 Uhrkorrektur Die in der Bedieneinheit RC30 eingebaute Uhr wird für verschiede- ne wichtige Funktionen benötigt, wie z. B. die Heizprogramme. Falls die Uhr falsch geht, können Sie hier einen Korrekturwert in Sekunden pro Tag eingeben, damit sich Abweichungen nicht auf- summieren.

  • Seite 53: Heizkennlinien Anzeigen

    Drehknopf drehen um die anderen Heizkreise anzuzeigen. ANWENDERHINWEIS Es werden nur die Heizkreise angezeigt, für die Sie ein von der Au- ßentemperatur unabhängiges Heizsystem eingestellt haben (Heiz- körper, Konvektor oder Fußboden). Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...

  • Seite 54: Monitordaten Anzeigen

    Abb. 16 Übersicht „Monitordaten“ Serviceebene aufrufen. „SERVICEMENUE MONITORDATEN“ SERVICEMENUE auswählen. MONITORDATEN Wählen Sie einen Bereich der Monitordaten aus: Taste „Anzeige“ drücken. Drehknopf auf die gewünschten Monitordaten drehen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...
  • Seite 55 B. „0H“ FEHLERCODE Fehlercode, z. B. „203“ BRENNER GAS/OEL Brennertyp: 1/2-stufig, modulierend MAX LEISTUNG maximale Leistung MIN LEISTUNG minimale Leistung BETRIEBSTEMP °C Betriebstemperatur Tab. 4 Monitordaten Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...
  • Seite 56 Durchlauf, THERMOquick, Spei- cher Monitordaten z. B. „BC10“ Gibt an, welche Teilnehmer am Bus Status Bus vorhanden sind. Drehknopf drehen, um andere Teilnehmer an- zuzeigen. Tab. 4 Monitordaten Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...

  • Seite 57: Fehlerliste

    Übersicht „Fehlerliste“ Es wird unterschieden zwischen Fehlern der Kategorien: – „ANLAGE“ (allgemeine Fehler) Fehler der Heizungsanlage werden im RC30 protokolliert, mit Ausnahme von Fehlern im Heizkessel oder Brenner, die ent- weder „verriegelnde“ oder „blockierende“ Fehler sind. Die Hei- zungsanlage arbeitet während des Fehlerzustandes – soweit möglich –...
  • Seite 58 A32 = MM10-HK2 1 = letzter Fehler, Fehlerindex 2 = vorletzter Fehler, etc. Drehknopf drehen, um weiter zurück liegende Fehler anzuzeigen. Die Bedieneinheit RC30 speichert die letzten vier Fehler. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...
  • Seite 59 „E:“ = 1##803 Stunden und Minuten) Fehlercode (aus Ebene 2) Fehlerindex (aus Ebene 1) Oder: Anzeige, wenn keine Uhrzeit im RC30 vorhanden ist bzw. ein Fehler noch nicht beendet ist: Beginn des Fehlers (Stunden und Minuten, wenn kei- 520:19 „B:“...
  • Seite 60 Der Code in der dritten Zeile des Displays entspicht dem angezeigten Klartext. Die Beschreibung des Fehlercodes finden Sie in den Unterlagen zum jeweils eingesetzten Heiz- kessel oder Funktionsmodul. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...

  • Seite 61: Wartung

    *** Nur wenn eine Wartungsmeldung anliegt. Abb. 18 Übersicht „Wartung“ Serviceebene aufrufen. „SERVICEMENUE WARTUNG“ auswäh- SERVICEMENUE len. WARTUNG Taste „Anzeige“ drücken. Drehknopf auf den gewünschten Menüpunkt drehen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...
  • Seite 62 Das Intervall kann entweder nach einer bestimmten Anzahl Bren- ner-Betriebsstunden oder bei Erreichen eines Datums ablaufen. Die Bedieneinheit RC30 zeigt dann eine Wartungsmeldung an, da- mit der Endkunde Sie benachrichtigen kann, um einen Termin zu vereinbaren. Wählen Sie, ob der nächste Wartungstermin nach Betriebsstun- WARTUNG#NACH den oder Datum festgelegt werden soll.
  • Seite 63 Service 5.14.2 Wartungsanzeige Die Bedieneinheit RC30 kann abhängig vom eingesetzten Heiz- kessel verschiedene Wartungsmeldungen ausgeben. Diese ge- ben Ihnen Informationen über den Anlagenzustand, bevor es zu ei- ner Störung kommt. Die erste Wartungsmeldung wird angezeigt. WARTUNG# BETRIEBSSTD Mögliche Wartungsmeldungen (Auswahl):...
  • Seite 64 „Nach Betriebsstunden“). Dadurch werden die Brenner-Betriebs- stunden für das nächste Wartungsintervall zurückgesetzt. 888888 Taste „Anzeige“ gedrückt halten, bis alle Achter im Display ver- schwunden sind. Taste „Anzeige“ loslassen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...

  • Seite 65: Lcd-Test

    Service 5.15 LCD-Test Mit dem Menü „LCD-Test“ können Sie prüfen, ob alle Zeichen und Symbole im Display der Bedieneinheit RC30 vollständig angezeigt werden. Serviceebene aufrufen. „SERVICEMENUE LCD-TEST“ auswäh- SERVICEMENUE len. LCD-TEST Starten Sie den LCD-Test: Taste „Anzeige“ gedrückt halten und Drehknopf drehen.

  • Seite 66: Relaistest

    Mit dem Menü „Relaistest“ können Sie gezielt einzelne Geräte an- steuern um deren Funktion zu prüfen. UBA3/ MC10 Relaistest Mischer- Hydr. modul Weiche Abb. 19 Übersicht „Relaistest“ Serviceebene aufrufen. „SERVICEMENUE RELAISTEST“ aus- SERVICEMENUE wählen. RELAISTEST Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...
  • Seite 67 Zündung An/Aus Gebläse An/Aus Ölvorwärmer An/Aus HK-Pumpe An/Aus 3-Wegeventil Heizkr/WW Heizkr Zirkulation An/Aus Ladepumpe An/Aus 1 Nur in Verbindung mit SAFe. 2 Nur in Verbindung mit Ölbrennern. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...
  • Seite 68 Taste drücken. Verlassen Sie das Menü durch Drücken der Taste „Zurück“, sobald Sie es nicht mehr benötigen, da in diesem Menü die Heizungsan- lage nicht mehr geregelt wird. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...

  • Seite 69: Reset

    Betriebs- stunden Reset Werks- Fehler- einstellung liste Abb. 20 Übersicht „Reset“ Serviceebene aufrufen. „SERVICEMENUE RESET“ wählen. SERVICEMENUE RESET Taste „Anzeige“ drücken. Drehknopf auf den gewünschten Menüpunkt drehen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...
  • Seite 70 Nach dem Zurücksetzen auf Werkseinstellung müssen Sie die Pa- rameter wieder entsprechend der Anlagenkonfiguration einstellen. ANWENDERHINWEIS Das Zurücksetzen der Betriebsstunden und der Fehlerliste können Sie entsprechend dem Zurücksetzen auf Werkseinstellung durch- führen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...

  • Seite 71: Version Anzeigen

    Auf der Serviceebene „SERVICEMENUE VERSION“ auswählen. SERVICEMENUE VERSION Taste „Anzeige“ drücken. Drehknopf drehen um die Versionen von EMS, von RC30, die KIM/ BIM-Nummer und die Version von BC10 anzuzeigen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...

  • Seite 72: Störungen Beheben

    Fühler defekt. Widerstandswert mit Fühler- kennlinie vergleichen. Ladepumpe falsch ange- Funktion der Ladepumpe schlossen oder defekt. z. B. mit Relaistest prüfen. Tab. 6 Störungstabelle Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...
  • Seite 73 RC30-HK2 angeschlossener Tempe- Temperaturfühler prüfen. RC20-HK1 raturfühler der Fernbedie- Fernbedienung tauschen. RC20-HK2 nung (Bedieneinheit) von Temperatur- Heizkreis 1 bzw. 2 ist de- fühler fekt. Tab. 6 Störungstabelle Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...
  • Seite 74 Hand verstellt werden). Servicemel- Heizungsanlage bleibt soweit Z. B. Wartungsintervall Wartung erforderlich, siehe dung, kein An- möglich in Betrieb. abgelaufen. Unterlagen des Heizkessels. lagenfehler Tab. 6 Störungstabelle Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...
  • Seite 75 Sie sich bitte an Ihren zuständigen Servicetechniker oder an Ihre Buderus Niederlas- sung. Wie Sie andere Störungen beseitigen können, finden Sie in den Unterlagen des Heizkessels. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...

  • Seite 76: Einstellprotokoll

    Außenhalt Raumhalt, Außenhalt HK2: Raumoffset HK1: –5 K bis +5 K 0 °C HK2: Optimierung der Schalt- HK1: Ja/Nein Nein zeitpunkte HK2: Tab. 7 Parameter der Serviceebene Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...
  • Seite 77 Nur für Heizkreis 2. Nur wenn Stellglied = "Ja" eingestellt ist. Nur, wenn ein Durchlauferhitzer oder ein Warmwasser-Wärmetauscher (THERMOquick-System) installiert ist (wird fest über das KIM vor- gegeben). Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Serviceanleitung Bedieneinheit RC30 • Ausgabe 10/2004...

  • Seite 78: Stichwortverzeichnis
