3.3 Baugruppe Sitz

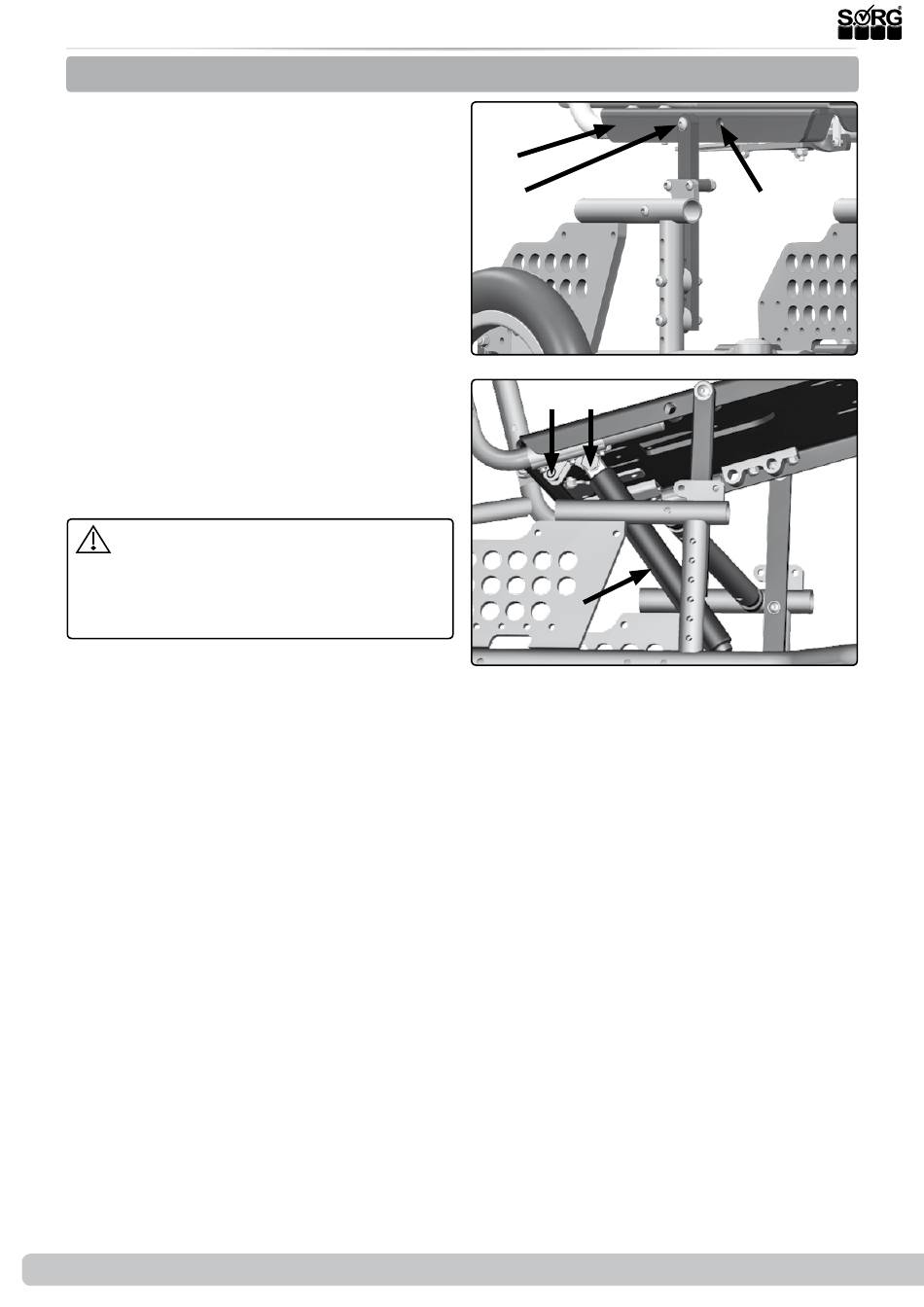

3.3.2 Horizontales Versetzen der Sitzplatte
Zum Versetzen der Sitzplatte um 2 cm bei glei-
chem Kantelungsweg (nur bei Rahmengröße 2
und 3 möglich):
•
(1) entfernen Sie die Verschraubung (A)
der Sitzplatte (B) komplett auf beiden
Seiten inkl. der innenliegenden Hülsen.
•
(2) Entfernen Sie die Verschraubung (F
bzw. D) der Gasdruckfeder (E) kom-
plett,
•
versetzen Sie die Sitzplatte (1B) in die
alternative Position,
•
setzen Sie die Hülsen wieder ein,
•
setzen Sie die Verschraubung (1A)
durch die Hülsen wieder ein
•
und drehen Sie die Schraubverbindun-
gen (1A) wieder fest zu.
•
Versetzen Sie die Gasdruckfeder (2E) in
die alternative Position (2F bzw. 2D),
•
setzen Sie die Schraube wieder ein
•
und drehen Sie sie fest zu.
Nach jeder Änderung an der Sitzeinheit
und/oder der Kantelung muss das Kippver-
halten des Loop
SORG
stützung einer erfahrenen, kräftigen Hilfs-
person neu getestet und eingeübt werden.
Wenn der Loop
SORG
ausgestattet ist, verfahren Sie bitte analog.
18 von 44
mit Insasse und Unter-
mit zwei Gasdruckfedern
Serviceheft Loop
(1)
(B)
(A)
(2)
(F)
(D)
(E)
SORG
(C)
2019-08-15
