3.3 Baugruppe Sitz

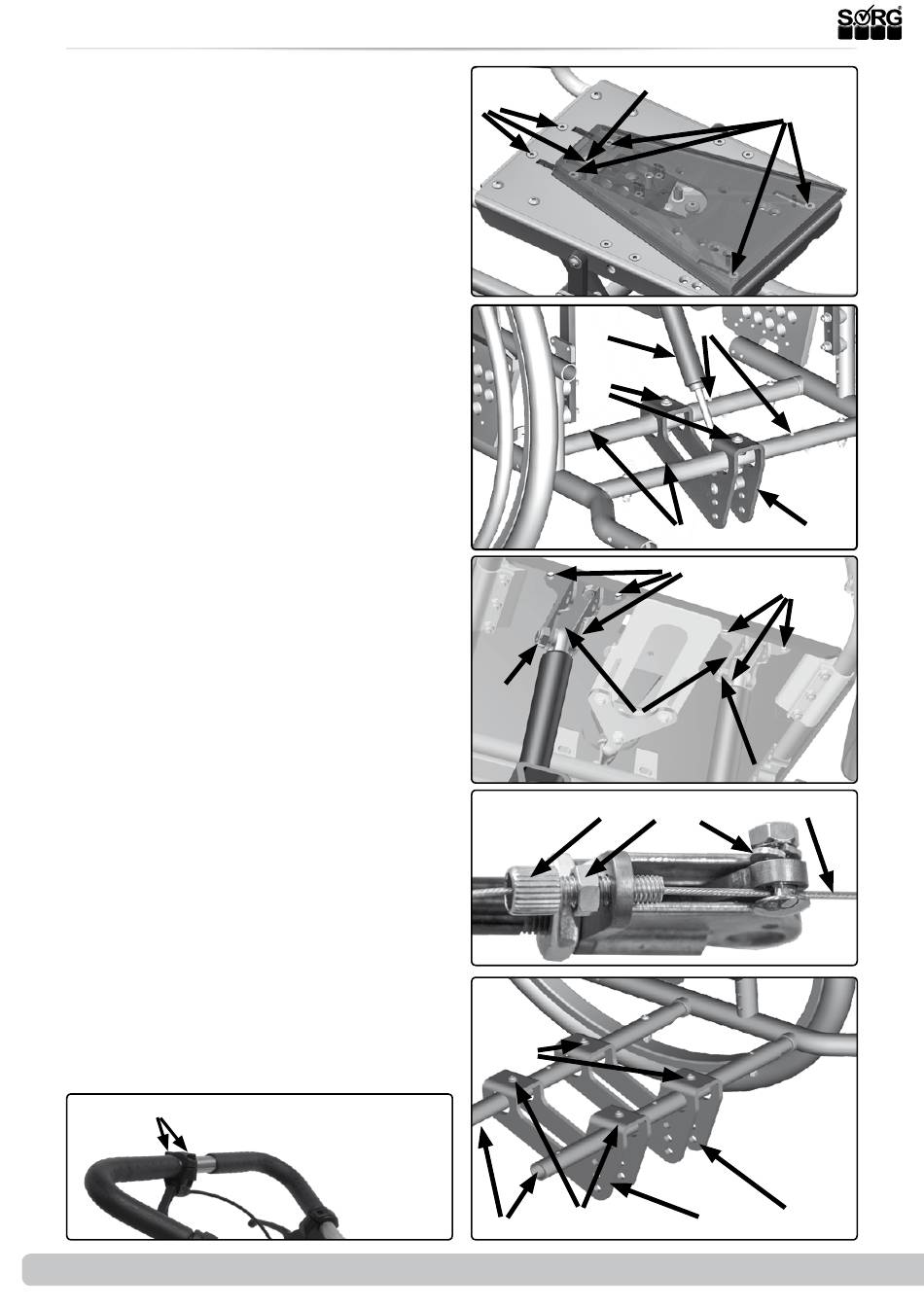

Schritt 1: Bedienhebel
•
(1) Entfernen Sie die beiden Schrauben
(A) des Bedienhebels und die Spiralka-
belhülle von den Bowdenzügen und
•
entfernen Sie den Auslösehebel des
Sitzkeils unter der Sitzplatte.
Schritt 2: Gasdruckfeder versetzen
•
(2) Lösen Sie die vier Schrauben (A)
und
•
verschieben Sie die Keilaufnahme so,
dass die vordere der drei Schrauben (B)
der oberen Aufnahme durch die Monta-
gebohrung (C) sichtbar wird.
•
Entfernen Sie mit den Schrauben (B) die
obere Aufnahme der Gasdruckfeder.
Bei Rahmengröße 1 gibt es nur die beiden hin-
teren Schrauben (B), weshalb Sie in diesem Fall
die Keilaufnahme nicht lösen müssen.
•
(3) Entfernen Sie die beiden Schrauben
(A).
•
Versetzen Sie die Aufnahme (B) inkl.
Gasdruckfeder (C) in die alternativen
Bohrungen (D).
•
(4) Versetzen Sie die obere Aufnah-
me (A) in die alternativen Bohrungen
(B) und fixieren Sie die Gasdruckfeder
wieder in der oberen Aufnahme mit der
Schraube (C) im selben Montagepunkt
wie zuvor.
•
(5) Entfernen Sie den Innenzug des
Bowdenzugs (A) an der Auslösemecha-
nik der Gasdruckfeder, indem Sie den
Klemmnippel (B) und die Stellschrau-
be (C) und/oder die Kontermutter (D)
lösen und den kompletten Bowdenzug
(A) herausziehen.
Schritt 3: Rahmenhälfte entfernen
•
Entfernen Sie eine Rahmenhälfte wie
bereits beschrieben
Schritt 4: neue Aufnahmen einsetzen
•
(6) „Fädeln" Sie die zweite Aufnahme
(A) der Gasdruckfeder über die beiden
Traversen (B) ein und
•
verschrauben Sie die Aufnahme mit den
Schrauben (C) fest in den vorbereiteten
Bohrungen der Traversen (siehe auch
Bild 3D).
