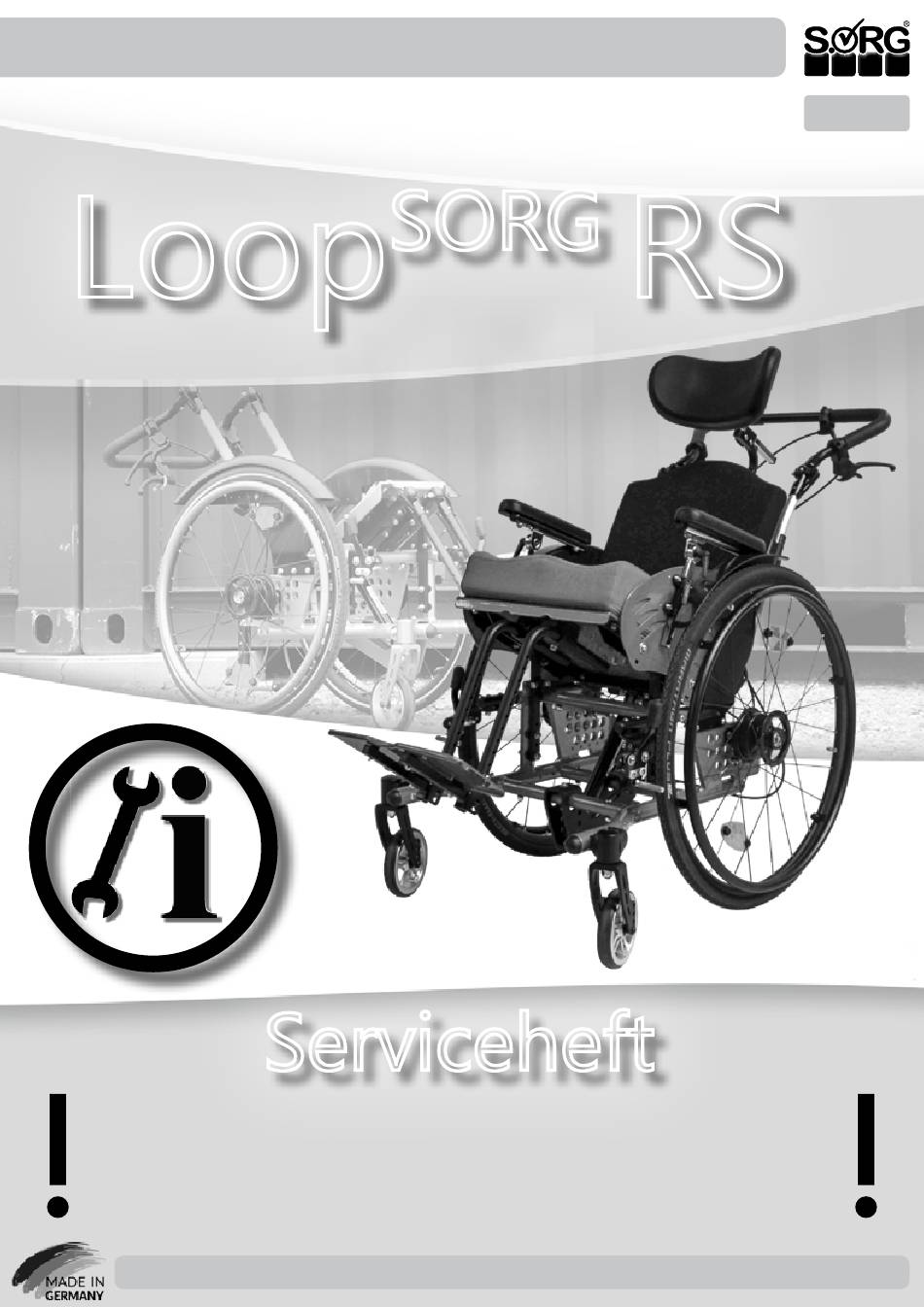

Serviceheft Loop
RS
SORG
DE
Loop
RS
SORG
Serviceheft
Folgend werden alle individuelle Anpassungen des
Rollstuhls beschrieben. Für diese Einstellungen ist Werkzeug und
spezielles Fachwissen erforderlich. Bitte überlassen Sie diese
Anpassungen einem qualifizierten Reha-Fachberater.
2019-06-27
Serviceheft Loop
Besondere Menschen, besondere Lösungen.
Besondere Menschen, besondere Lösungen.
RS
1 von 40
SORG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SORG LoopSORG RS
Inhaltszusammenfassung für SORG LoopSORG RS
- Seite 1 Serviceheft Loop SORG Loop SORG Serviceheft Folgend werden alle individuelle Anpassungen des Rollstuhls beschrieben. Für diese Einstellungen ist Werkzeug und spezielles Fachwissen erforderlich. Bitte überlassen Sie diese Anpassungen einem qualifizierten Reha-Fachberater. 2019-06-27 Serviceheft Loop Besondere Menschen, besondere Lösungen. Besondere Menschen, besondere Lösungen.
- Seite 2 Impressum SORG Rollstuhltechnik GmbH + Co. KG Benzstraße 3-5 68794 Oberhausen-Rheinhausen / Germany +49 7254-9279-0 +49 7254-9279-10 Mail info@sorgrollstuhltechnik.de Web www.sorgrollstuhltechnik.de Revisionsstand 2019-06-07 Technischer Stand Wir behalten uns technische Änderungen und Druckfehler vor. Die Abbildungen können von den tatsächlichen individuellen Ausstattungs- komponenten abweichen.
-
Seite 3: Inhaltsverzeichnis
3.5.3 Beinstützen seitlich abschwenkbar 27 3.5.4 Beinstützen hochschwenkbar 3.6 Baugruppe Seitenteile 3.6.1 Austausch 3.7 Baugruppe Bremsen 3.7.1 Trommelbremse 3.7.2 Kniehebelbremse 3.7.3 Anbau einer Kniehebelbremse 3.8 Baugruppe Rahmenzubehör 3.8.1 Kippschutz 3.8.2 Ankippbügel 3.8.3 Lenk- und Schiebehilfe 2019-06-27 Serviceheft Loop 3 von 40 SORG... - Seite 4 4 von 40 Serviceheft Loop 2019-06-27 SORG...
-
Seite 5: Rollstuhl Im Überblick
12 Bedienhebel Trommelbremse 13 Schiebebügel 14 Auslösehebel für Sitzkantelung 15 Exzenterspanner für Winkelverstellung des Schiebebügels 16 Radschutz 17 Antriebsrad 18 Auslösung für Winkelverstellung des Rückens 19 Seitenteil 20 Bremshebel der Kniehebelbremse 21 Lenkrad 20 21 2019-06-27 Serviceheft Loop 5 von 40 SORG... -
Seite 6: Allgemeine Informationen
Steckachsenfitting 40 Nm Benötigte Werkzeuge: • Drehmomentschlüssel (5-50 Nm) • Gabelschlüssel • Umschaltknarre mit Steckschlüsseleinsätzen • Sechskantschraubendreher • Kreuzschraubendreher • Schlitzschraubendreher • Kunststoffhammer • Seitenschneider • Gewindesicherung flüssig • Fahrradschlauch-Reparaturset • Werkbank/Schraubstock mit Kunststoffbacken 6 von 40 Serviceheft Loop 2019-06-27 SORG... -
Seite 7: Zeichenerklärung
Blickwinkel von der Seite Aufdrehen/ zudrehen Blickwinkel von unten Mit dem Uhrzeigersinn drehen Blickwinkel von vorne Gegen den Uhrzeigersinn drehen Blickwinkel von hinten Gleichzeitig auszuführende Schritte Teil befestigen Nacheinander auszuführende Schritte Teil abnehmen Beidseitig auszuführende Schritte 2019-06-27 Serviceheft Loop 7 von 40 SORG... -
Seite 8: Allgemeine Sicherheitshinweise
Beschädigungen am Rollstuhl führen können. Fahren Sie nur langsam an Hindernisse heran und überwinden Sie diese vorsichtig, so dass nur wenig Kraft auf Lenkrad, Antriebsrad und den Rollstuhl im Gesamten einwirkt. 8 von 40 Serviceheft Loop 2019-06-27 SORG... - Seite 9 2019-06-27 Serviceheft Loop 9 von 40 SORG...
-
Seite 10: Baugruppen
3.1 Baugruppe Räder 3.1.1 Position Antriebsräder Nach allen Positionsänderung die Kipp- stabilität des Loop RS bei voller Kantelung SORG mit Patient überprüfen und ggf. die Position modifizieren! +20/ (1+2) Die Einstellung der Position der An- 40 mm triebsräder erfolgt abhängig von der ge- wünschten Sitzhöhe. -
Seite 11: Versetzen Der Räder Ohne Sturzadapter (20",22",24")
Die Sturzadapter müssen immer „ge- genläufig“ montiert werden. Bei 0°: Innensei- te = dickes Ende unten/ Außenseite = dickes Ende oben Korrigieren Sie die Position der Kniehe- belbremse und kontrollieren Sie danach ihre Funktionstüchtigkeit. 2019-06-27 Serviceheft Loop 11 von 40 SORG... -
Seite 12: 12"-Räder
Scheibe 0° Keilscheibe 0,5° **ggf. 2 Scheibensätze montieren (2x Innenscheibe 4°-8° Scheibe 0° Keilscheibe Keilscheibe 1° 0,5° innen montiert, 1x Außenscheibe + 1x Innenscheibe 11° Scheibe 0° Keilscheibe 1° Keilscheibe außen montiert) 1°** 12 von 40 Serviceheft Loop 2019-06-27 SORG... - Seite 13 (Anzugsmoment Muttern M18 Fitting 35 Nm). Überprüfen Sie unbedingt die Funkti- onstüchtigkeit der Kniehebelbremse und stellen Sie sie ggf. nach. Bitte beachten Sie die farbig gekennzeichne- ten Scheiben für die korrekte Einstellung des Radsturzes. 2019-06-27 Serviceheft Loop 13 von 40 SORG...
- Seite 14 2° Spurscheibe mit 0,5° 4-8° Spurscheibe mit 1° Bei der Lenk- und Schiebehilfe muss immer mindestens die 0,5° Spurscheibe montiert sein (außer bei einem Radsturz von 0°, bei welchem keine Spurscheibe verwendet wird). 14 von 40 Serviceheft Loop 2019-06-27 SORG...
-
Seite 15: Lenkräder
Danach die passenden Distanzen für die vorhandene Lenkradgabel-Lenkrad- Kombi aufsetzen • und die Schrauben (A) wieder fest zu- drehen. Je nach Größe des neuen Lenkrades muss ggf. auch die Lenkradgabel mit ausgetauscht wer- den. 2019-06-27 Serviceheft Loop 15 von 40 SORG... -
Seite 16: Baugruppe Rahmen
(siehe Ka- pitel „Bremsen“). Die Lenkräder müssen in die neue Posi- tion montiert werden, da mit den Schrauben (H) für den Lenkradadapter der Rahmenbo- gen mit dem Rahmen verbunden wird. 16 von 40 Serviceheft Loop 2019-06-27 SORG... -
Seite 17: Rahmenverbreiterung
• schrauben Sie die Sitzplatte symetrisch • und schrauben Sie den neuen Mulden- rücken an (bei ERGO-Rücken: Rücken- mittelteil symetisch anschrauben). Die Traversen müssen auf beiden Seiten im gleichen Abstand versetzt werden. 2019-06-27 Serviceheft Loop 17 von 40 SORG... -
Seite 18: Baugruppe Sitz
Wir empfehlen eine Sitzneigung von 3-5°. Nach jeder Änderung an der Sitzeinheit und/oder der Kantelung muss das Kippver- halten des Loop RS mit Insasse und Un- SORG terstützung einer erfahrenen, kräftigen Hilfs- person neu getestet und eingeübt werden. Wenn der Loop RS mit zwei Gasdruckfedern SORG ausgestattet ist, verfahren Sie bitte analog. -
Seite 19: Vertikales Versetzen Der Sitzplatte
Nach jeder Änderung an der Sitzeinheit und/oder der Kantelung muss das Kippver- halten des Loop RS mit Insasse und Un- SORG terstützung einer erfahrenen, kräftigen Hilfs- person neu getestet und eingeübt werden. Wenn Sie die Sitzeinheit mit der Gas- druckfeder nicht parallel versetzen, ergibt sich ein anderer Kantelungsweg und eine andere Sitzneigung. -
Seite 20: Doppelte Gasdruckfeder
Griff montieren, 10. maximale Länge des neuen Bowdenzug ermitteln und einrichten, Bowdenzüge zuschneiden, 11. Rücken des Loop RS wieder aufrich- SORG ten, 12. neuen Bowdenzug an der jeweiligen Auslösemechanik der beiden Gasdruck- federn montieren, 13. Zugkraft der Auslösemechanik einstel- len, 14. - Seite 21 Schraube (C) an die obere Auf- nahme (A). Schritt 8: neue Gasdruckfeder unten montieren • (2) Schrauben Sie die Gasdruckfeder in die untere Aufnahmen mit der Schraube (A) in die vorbereitete Bohrung (B). 2019-06-27 Serviceheft Loop 21 von 40 SORG...
- Seite 22 Stellen Sie den Schiebebügel auf seine maximale Schiebehöhe, • (3) klappen Sie den Rücken des Loop RS nach vorne um und SORG • legen Sie den Schiebebügel zusätzlich nach vorne Richtung Beinstütze (siehe Abbildung), damit Sie die maximale Länge für den Bowdenzug erhalten.
- Seite 23 Richten Sie die den Rücken wieder auf. Nach jeder Änderung an der Sitzeinheit und/oder der Kantelung muss das Kippver- halten des Loop RS mit Insasse und Un- SORG (B) (C) terstützung einer erfahrenen, kräftigen Hilfs- person neu getestet und eingeübt werden. 2019-06-27...
-
Seite 24: Baugruppe Rücken
Schrauben (1A) • und versetzten Sie die Rückenrohre (1B) nach oben. • Setzen Sie die 4 Schrauben (1A) in die neuen Bohrungen (1C) ein • und drehen Sie alle Schrauben (1A) wieder fest zu. 24 von 40 Serviceheft Loop 2019-06-27 SORG... -
Seite 25: Baugruppe Beinstützen
Beinstütze, ob sich die Lenkräder bei 1 0 m maximaler Kantelung nach vorne noch frei um 360° drehen können. Ggf. müssen Sie entweder über die Lenkräder oder über die Beinstütze korrigieren. 2019-06-27 Serviceheft Loop 25 von 40 SORG... -
Seite 26: Beinstützen Standard Bzw. Winkelverstellbar
Sie die Kontermuttern (A) wie- der fest zu. Beide Stellschrauben müssen im Ge- brauchszustand der Fußplatte/n an den Rohren (C) der Beinstütze fest anliegen. Vermeiden Sie unbedingt einen ungleichen Anlagepunkt der Stellschrauben. 26 von 40 Serviceheft Loop 2019-06-27 SORG... -
Seite 27: Beinstützen Seitlich Abschwenkbar
(5) Zum Feinjustieren der Verschluss- kralle (A) • lösen Sie die Muttern (B) auf der Unter- seite, • verschieben Sie den Halter (C) bis die Fußplatte gut schließt. • Drehen Sie die Muttern wieder fest zu. 2019-06-27 Serviceheft Loop 27 von 40 SORG... -
Seite 28: Beinstützen Hochschwenkbar
Zum Versetzen der Wadenauflage in ihrer Halterung (C) lösen Sie beide Schrauben (D) (die zweite ist hier nicht sichtbar), • verschieben Sie die Wadenauflage in die gewünschte Position • und drehen die Schraube (D) wieder fest zu. 28 von 40 Serviceheft Loop 2019-06-27 SORG... -
Seite 29: Baugruppe Seitenteile
3.6.1 Austausch Zum Austauschen der Seitenteile: • Die Antriebsräder beidseitig entfernen, • die Schrauben (A) am Seitenteil lösen, • das Seitenteil (B) entfernen, • das neue Seitenteil einsetzen • und die Schrauben wieder festzudrehen. 2019-06-27 Serviceheft Loop 29 von 40 SORG... -
Seite 30: Baugruppe Bremsen
Sie oben am Bedienhebel die Zugkraft und • drehen Sie die Kontermutter (B) wieder fest zu. Mögliche Beeinträchtigungen der Bremskraft können entstehen durch falsch justierte Zug- kraft des Bowdenzugs, defekter Bowdenzug, oder verschmutzte Bremskörper/Bremsbacken. 30 von 40 Serviceheft Loop 2019-06-27 SORG... -
Seite 31: Kniehebelbremse
Setzen Sie die Schraube (B) in eine der Bohrungen (C) ein, • drehen Sie die Schraube (B) fest zu und • justieren Sie die Bremskraft mittels der Schrauben (D) am Bremskörper wie oben beschrieben. 2019-06-27 Serviceheft Loop 31 von 40 SORG... -
Seite 32: Baugruppe Rahmenzubehör
Führen Sie den Ankippbügel (A) in das rechte oder linke Rahmenrohr, • setzen Sie die selbstsichernden Muttern (B) sowie die Sattel- und Sicherungs- scheibe in die Bohrungen • und drehen Sie die Muttern (B) fest zu. 32 von 40 Serviceheft Loop 2019-06-27 SORG... -
Seite 33: Lenk- Und Schiebehilfe
Zwischen den Schrauben der jeweiligen Schraubenpaare muss immer mindestens eine Bohrung frei bleiben. Das Kippverhalten ändert sich bei der Verwendung der Lenk- und Schiebehilfe we- sentlich und muss geübt werden! 2019-06-27 Serviceheft Loop 33 von 40 SORG... - Seite 34 34 von 40 Serviceheft Loop 2019-06-27 SORG...
-
Seite 35: Reparaturen Und Instandhaltung
Faltrollstuhl (wenn vorhanden) zusammenfalten • Sitzkantelung (wenn vorhanden) auf 90° einstellen • abnehmbare Textilteile ggf. in Folie o.ä. verpacken • den Rollstuhl gegen Wegrollen und Verschmutzungen sichern • Lagerung in trockener Umgebung ohne aggressive Umwelteinflüsse 2019-06-27 Serviceheft Loop 35 von 40 SORG... -
Seite 36: Wiedereinsatz
Führen Sie eine Reinigung durch und ölen Sie alle beweglichen Teile. Sollten Sie bei der Wartung Mängel feststellen, dann wenden Sie sich bitte umgehend an Ihren Fachhandel und benutzen Sie den Rollstuhl nicht mehr. 36 von 40 Serviceheft Loop 2019-06-27 SORG... - Seite 37 Bremsen gereinigt und gewartet, Verschlussmechanismen (Stativfedern der Schiebegriffe, Steckachsen, Exzenterspanner, etc.) auf Funktionstüchtigkeit überprüft, Kippschutz auf festen Sitz und Funktionstüchtigkeit überprüft. Ölen: bewegliche Teile sowie Lager geölt Endkontrolle: Funktionskontrolle aller mechanischen Verstellvorrichtungen durchgeführt 2019-06-27 Serviceheft Loop 37 von 40 SORG...
-
Seite 38: Technische Daten
5 Technische Daten 5.1 Daten und Maße Modell: Loop SORG HmVz-Nr.: 18.50.03.2001 Typ: 803 Maßangaben ± 5% Bemerkung Bezeichnung Maße Sitzbreite (SB) 20-mm- 300 bis 480 mm +40 mm Schritte mitwachsend Sitztiefe (ST) 20-mm- 300 bis 480 mm ± 20 mm... -
Seite 39: Bedeutung Der Etiketten
5 Technische Daten 5.2 Bedeutung der Etiketten Die Bedeutung der einzelnen Etiketten ergibt sich unmittelbar aus dem jeweiligen Text an der entsprechenden Stelle. Bei Beschädigung oder Verlust des Typenschildes kann ein neues Typenschild von SORG Roll- stuhltechnik bezogen werden. Typenschild: Hersteller-Adresse... - Seite 40 Serviceheft Loop SORG SORG Rollstuhltechnik GmbH + Co. KG Benzstraße 3-5 68794 Oberhausen-Rheinhausen Germany Fon +49 7254 9279-0 Fax +49 7254 9279-10 info@sorgrollstuhltechnik.de www.sorgrollstuhltechnik.de Stempel Fachhändler...
