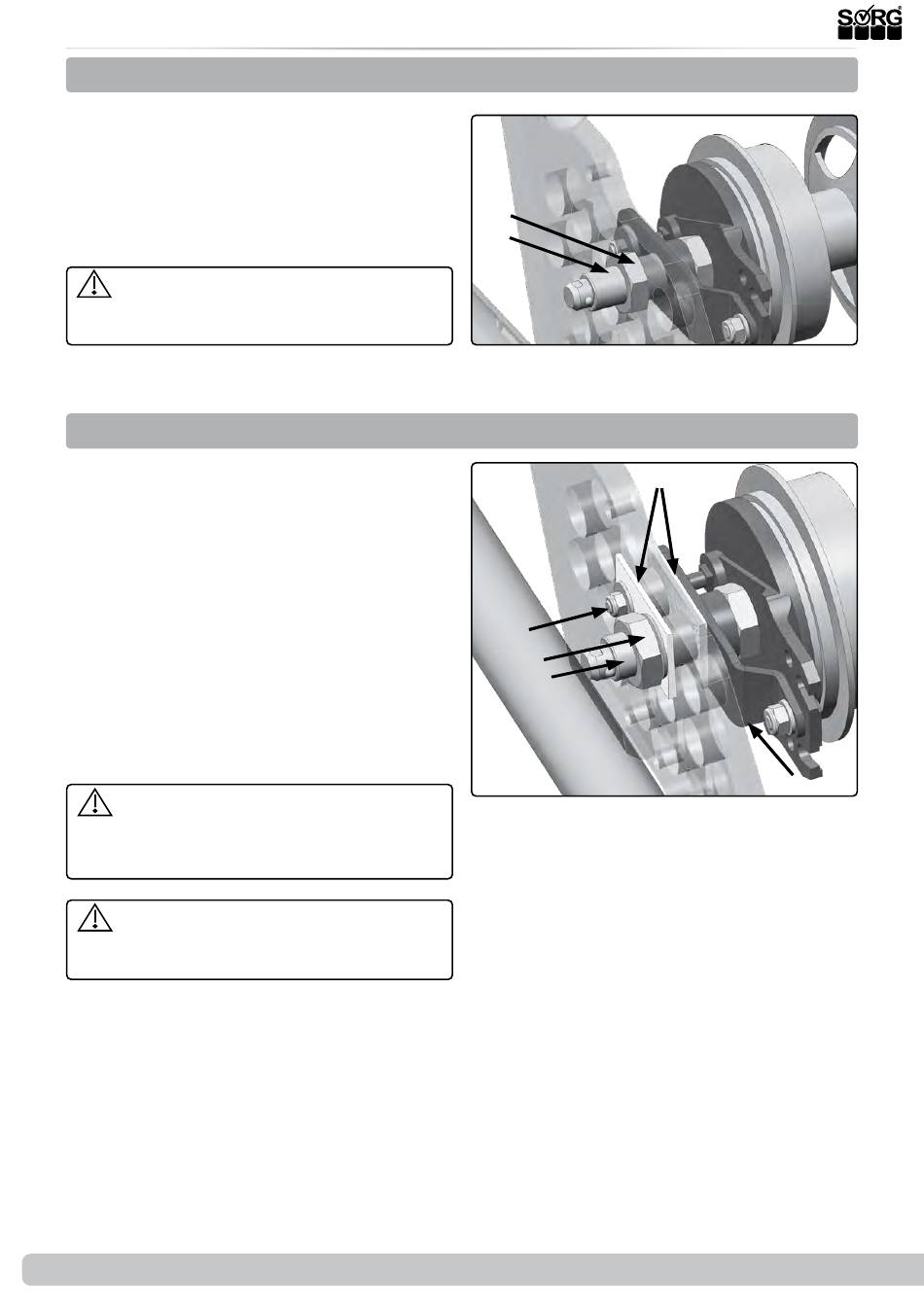

3.1 Baugruppe Räder
3.1.3 Versetzen der Räder OHNE Sturzadapter (20",22",24")
•
(1) Entfernen Sie die Räder und die
Sechskantmutter (A) des Steckachsen-
fittings (B),
•
Fitting (B) in die neue Bohrung setzen,
•
Sechskantmutter 35 Nm (A) wieder auf-
setzen, fest zudrehen und Räder wieder
einsetzen.
Korrigieren Sie die Position der Kniehe-
belbremse und kontrollieren Sie danach ihre
Funktionstüchtigkeit.
3.1.4 Versetzen der Räder MIT Sturzadapter (20",22",24")
•
(2) Entfernen Sie die Räder, und die
Sechskantmutter (A) des Steckachsen-
fittings (B),
•
entfernen Sie die Mutter (C) des Brems-
gegenhalters (D) inkl. der innenliegen-
den Hülse,
•
beide Sturzadapter (E) entfernen und
vor die neue Position setzen.
•
mit dem Fitting (B) und der Hülse beide
Sturzadapter (E) in der neuen Position
fixieren,
•
Sechskantmutter 35 Nm (A) wieder auf-
setzen und fest zudrehen,
•
Mutter (C) des Trommelbrems-Gegen-
halters aufsetzen und fest zudrehen
Die Sturzadapter müssen immer „ge-
genläufig" montiert werden. Bei 0°: Innen-
seite = dickes Ende unten/ Außenseite =
dickes Ende oben
Korrigieren Sie die Position der Kniehe-
belbremse und kontrollieren Sie danach ihre
Funktionstüchtigkeit.
