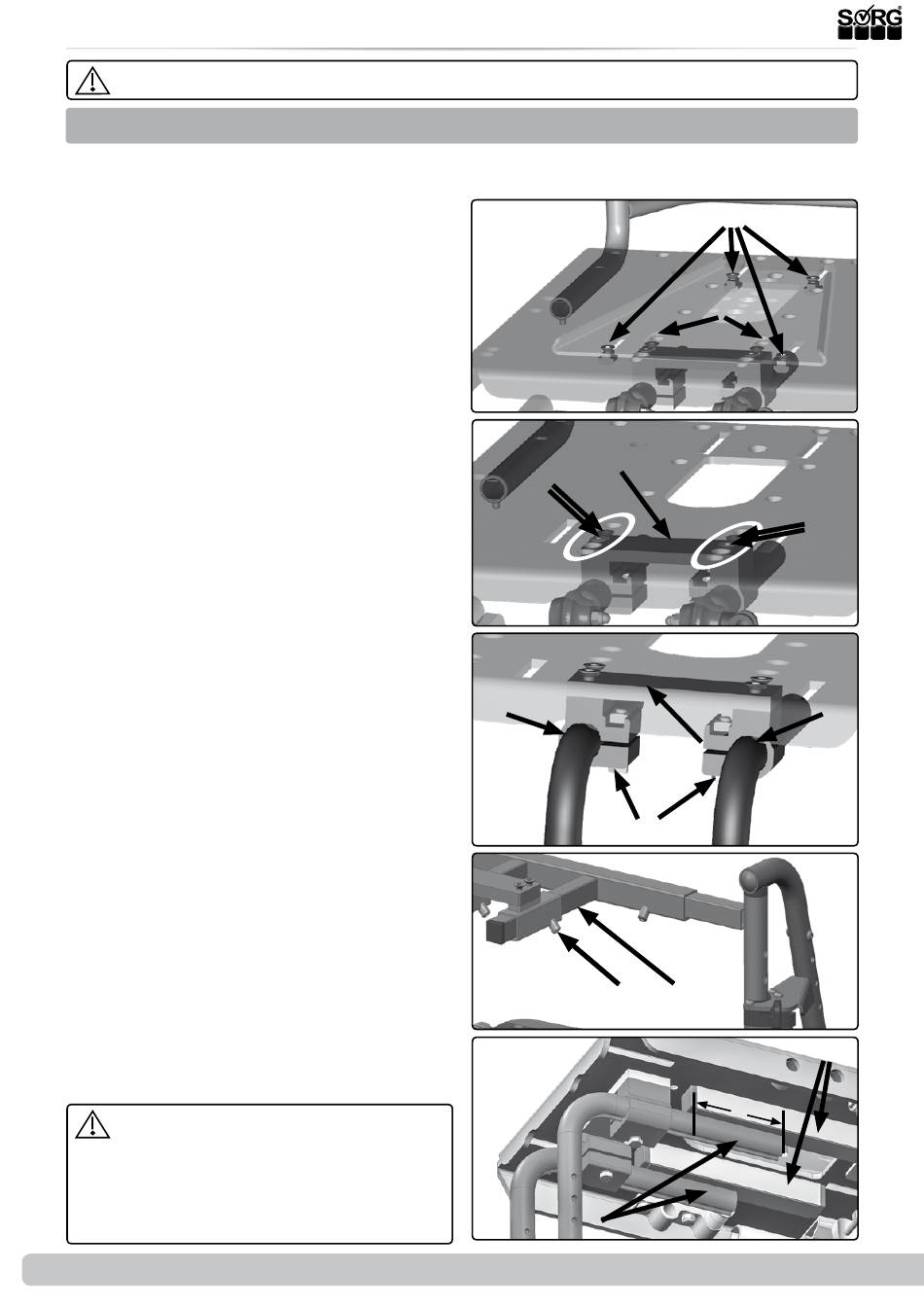

3.5 Baugruppe Beinstützen
Beinstützen mit geteilter Fußplatte sind nicht für Benutzer mit Tonus-Dysregulation geeignet.
3.5.1 Positionieren der Beinstützen
Alle Beinstützen werden unter der Sitzplatte montiert, die hier transparent dargestellt ist. Sie
haben zwei Szenarien zur Verfügung, mit denen Sie die Distanz der Aufnahme zur Sitzschale
einstellen können.
1. Versetzen der Beinstützenaufnahme:
•
(1) Ggf. müssen Sie die Keilaufnahme
(hier transparent dargestellt) versetzen,
damit durch die Montagebohrungen
(A) die darunterliegenden Verschrau-
bungen (2A) zwischen Aufnahme (2B)
und Sitzplatte zugänglich wird.
•
Lösen Sie alle vier Schrauben (B) und
•
verschieben Sie die Keilaufnahme wie
eben gefordert.
•
(2) Entfernen Sie die Verschraubung (A)
zwischen Aufnahme (B) und Sitzplatte
auf beiden Seiten,
•
versetzen Sie die Aufnahme (B) entlang
den Bohrbildern (C) (=pro Bohrung um
ca. 2 cm),
•
setzen Sie die Verschraubung (A) wie-
der durch die Sitzplatte ein und drehen
die Schrauben fest zu.
•
Korrigieren Sie die Position der Keilauf-
nahme und
•
schrauben Sie sie wieder fest an die
Sitzplatte.
2. Versetzen der Beinstütze in der Aufnahme:
•
(3) Lösen Sie an der Beinstützenaufnah-
me (A) die beiden Schrauben (B) und
•
schieben Sie die Beinstützenrohre (C) in
die gewünschte Position.
•
Drehen Sie beide Schrauben (B) wieder
fest zu.
•
(4) Bei den nach außen abschwenkbaren
Beinstützen lösen Sie den Gewindestift (A)
•
schieben die Beinstützenrohre (B) in die
gewünschte Position und
•
drehen beide Schrauben (A) wieder fest
zu.
•
(5) Damit das obere Ende der Beinstüt-
zenrohre (A) unter der Sitzplatte stabili-
siert wird, sind unter die Sitzplatte zwei
Vierkantrohre (B) montiert.
•
(5) Das Ende der Beinstützenrohre muss
immer mindestens 1 cm mit den Stabili-
sierungsrohren überlappen.
Kontrollieren Sie nach jeder Änderung
an der Beinstütze, ob sich die Lenkräder bei
maximaler Kantelung nach vorne noch frei
um 360° drehen können. Ggf. müssen Sie
entweder über die Lenkräder oder über die
Beinstütze korrigieren.
28 von 44
(1)
(2)
(A)
(3)
(C)
(4)
(5)
(A)
Serviceheft Loop
SORG
(B)
(B)
(A)
(B)
(C)
(C)
(A)
(B)
(A)
(B)
m i n .
1 c m
(A)
(C)
(B)
2019-08-15
