3.6 Baugruppe Bremsen
3.6.1 Trommelbremse
Die Bremskraft der Trommelbremsen wird von unseren Monteuren optimal eingestellt.
Aus Sicherheitsgründen ist die regelmäßige Überprüfung ihrer Funktionstüchtigkeit ge-
boten, da durch den permanenten Gebrauch ein Nachstellen der Bremskraft oder sogar der
Ersatz eines Bowdenzugs erforderlich werden kann.

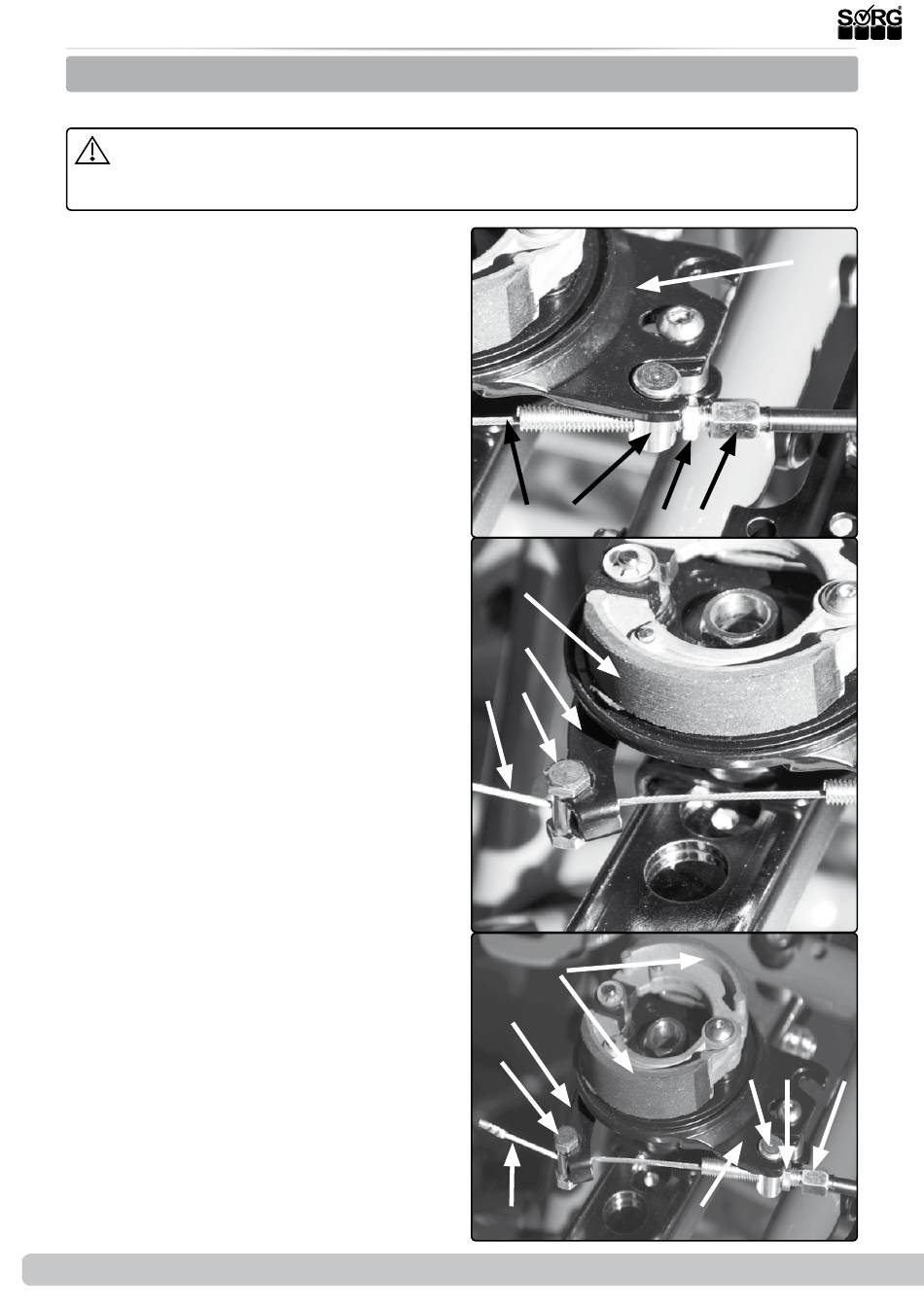

(1+2) Folgende Bauteile der Trommelbremse
sind zum Justieren der Bremskraft von Bedeu-
tung:
•
Stellschraube (A)
•
Kontermutter (B)
•
Stellnippel (C)
•
Halter (D)
•
Innenzug (E)
•
Verschlusshebel (F)
•
Klemmnippel (G)
•
Bremsbacken (H)
Zum Einsetzen des Bowdenzugs:
•
(3) setzen Sie den Stellnippel (C) mit
Stellschraube (A) und Kontermutter (B)
am unteren Ende in den Halter (D),
•
fädeln Sie den Innenzug (E) durch den
Klemmnippel (G),
•
setzen Sie den Klemmnippel (G) in den
Verschlusshebel (F) ein und
•
drücken Sie den Verschlusshebel (F)
leicht nach vorne Richtung Stellnippel
(C), sodass ein leichter Zug zwischen
den Nippeln entsteht.
•
Drehen Sie den Klemmnippel (G) fest
zu.
•
Setzen Sie das Rad wieder ein und prü-
fen Sie, ob die Bremsbacken (H) bereits
am Bremskörper schleifen.
•
Bocken Sie dazu den Rollstuhl auf oder
halten Sie ihn seitlich hoch. Das Rad
muss sich ungehindert drehen können.
•
Sollten die Bremsbacken (ohne dass Sie
den Bedienhebel betätigt haben) be-
reits schleifen, lösen sie nochmals den
Klemmnippel (G) und
•
geben Sie dem Verschlusshebel (F)
mehr Spiel.
•
Drehen Sie danach den Klemmnippel
(G) wieder fest zu.
34 von 44
(1)
(C)
(E)
(2)
(H)
(F)
(E)
(G)
(3)
(H)
(F)
(G)
(E)
Serviceheft Loop
SORG
(D)
(A)
(B)
(B)
(C)
(D)
2019-08-15
(A)
