3.1 Baugruppe Räder
3.1.5 Radsturz
Zur Änderung des Radsturzes bei einer Radstandverlängerung verfahren Sie dort bitte wie hier
beschrieben.

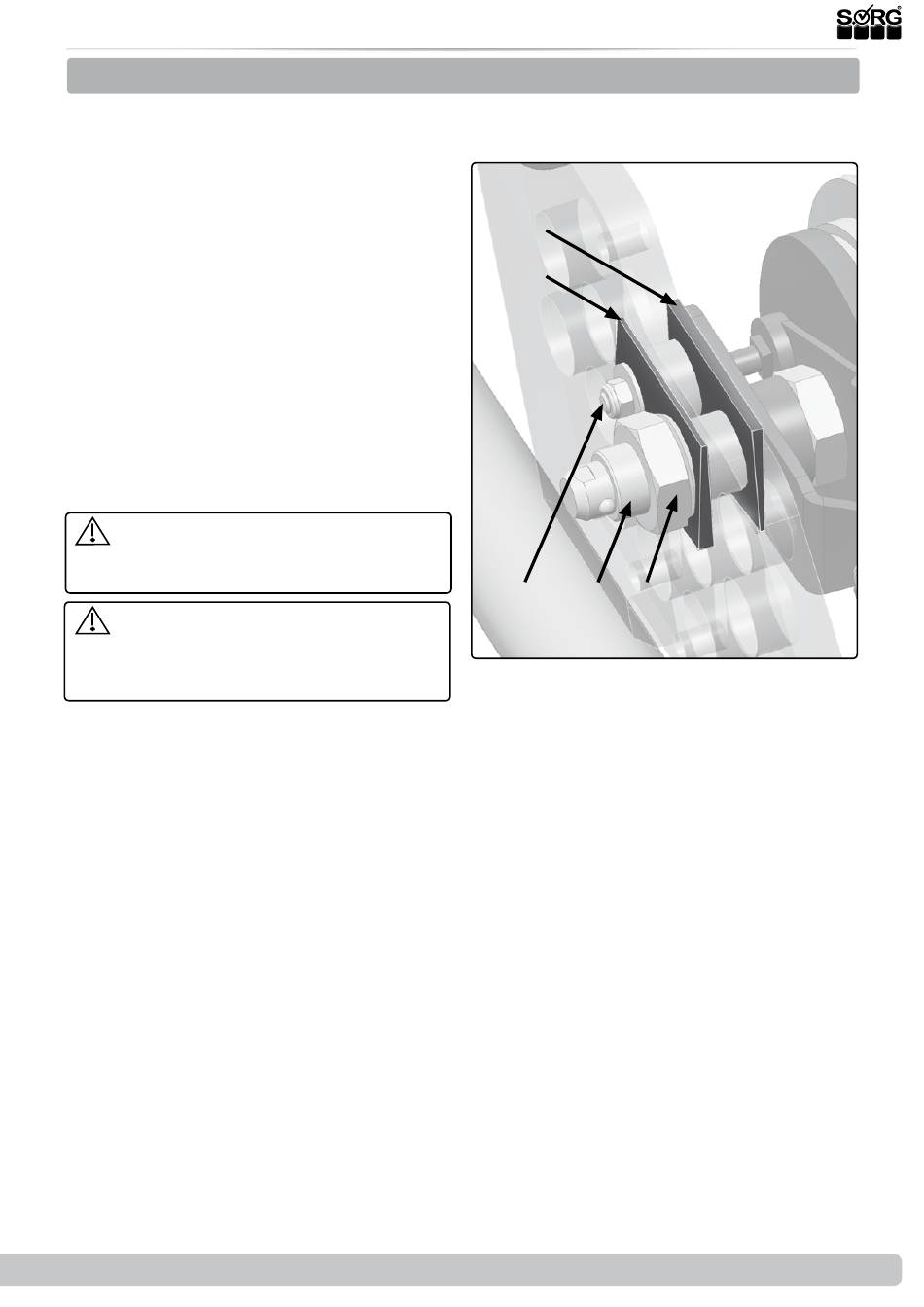

Zum nachträglichen Ändern des Radsturzes:
•
(2) entfernen Sie die Antriebs-Räder,
•
entfernen Sie die Sechskantmutter (A)
des Steckachsenfittings (B),
•
entfernen Sie die Mutter (C) des Trom-
melbrems-Gegenhalters inkl. der innen-
liegenden Hülse.
•
Setzen Sie beide Sturzadapter (D+E)
vor die gewünschte Position: (D) dickes
Ende unten; (E) dickes Ende oben.
•
Fixieren Sie diese mit dem Fitting (B)
und der Hülse des Trommelbrems-Ge-
genhalters in der neuen Position,
•
Sechskantmutter (A) wieder aufsetzen
und fest zudrehen,
•
Mutter (C) des Trommelbrems-Gegen-
halters aufsetzen und fest zudrehen.
Kontrollieren Sie die Funktionstüchtig-
keit der Trommelbremse und stellen diese
ggf. wieder her (siehe Trommelbremse).
Korrigieren Sie die Position der Kniehe-
belbremse und kontrollieren Sie anschlie-
ßend ihre Funktionstüchtigkeit (siehe Knie-
hebelbremse).
2019-08-15
(2)
(E)
(D)
(C)
Serviceheft Loop
SORG
(B)
(A)
11 von 44
