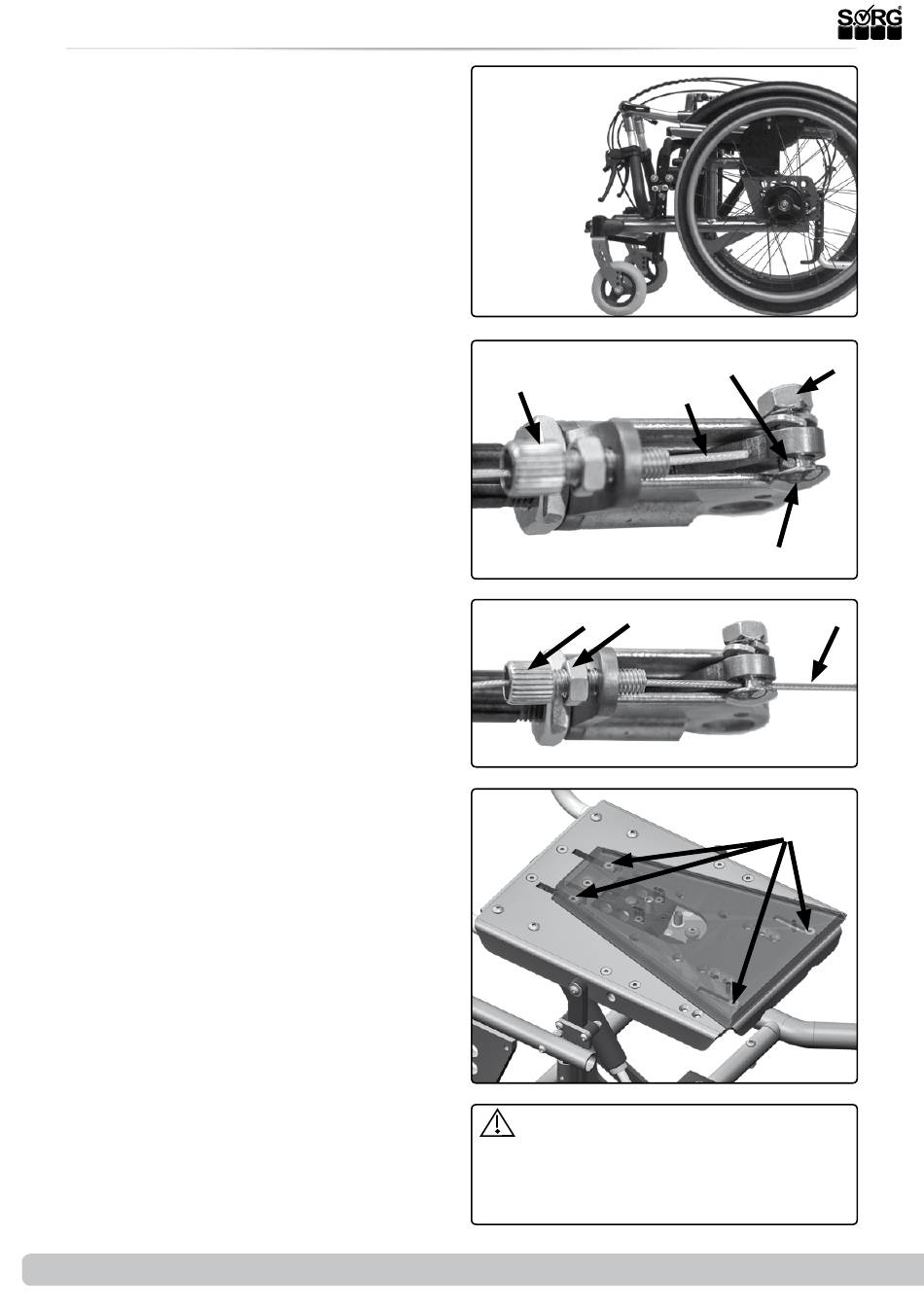

3.3 Baugruppe Sitz
Schritt 10: maximale Länge des Bowdenzugs
einrichten
•
Stellen Sie den Schiebebügel auf seine
maximale Schiebehöhe,
•
(1) klappen Sie den Rücken des Loop-
nach vorne um und
SORG
•
legen Sie den Schiebebügel zusätzlich
nach vorne Richtung Beinstütze (siehe
Abbildung), damit Sie die maximale
Länge für den Bowdenzug erhalten.
•
Führen Sie nun den neuen Bowdenzug
vom Auslösehebel über den Sitz nach
hinten und dann wieder nach vorne
unter den Loop
sevorrichtung der Gasdruckfedern.
•
Klappen Sie den Rücken des Loop
wieder zurück in eine senkrechte Positi-
on und
•
kappen Sie die Außentüllen der beiden
Bowdenzüge auf das erforderliche Maß.
Schritt 11:
•
(2) Klappen Sie den Rücken des Loop-
wieder zurück in eine senkrechte
SORG
Position
Schritt 12: Bowdenzüge montieren
•
(3) Montieren Sie die Enden (A) der
beiden Innenzüge an die Auslöseme-
chanik der Gasdruckfedern.
•
Fädeln Sie die Innenzüge (B) zunächst
durch die Stellschraube (C), dann durch
die Bohrung (D) des Klemmnippels (E).
•
Schieben Sie mit einem Daumen den
Auslösehebel (A) ein wenig nach oben
in Richtung Stellschraube (C).
•
Drehen Sie den Klemmnippel (D) bei
gleichzeitig nach oben gedrücktem Aus-
lösehebel fest zu.
•
(2) Kürzen Sie das überstehende Stück
Bowdenzug (A) nur so weit, dass Sie
das Auslösemoment ggf. auch noch mit
dem Klemmnippel nachjustieren kön-
nen.
Schritt 13:
•
Überprüfen Sie die Funktionstüchtigkeit
der Auslösemechanik und justieren Sie
das Auslösemoment mittels der Stell-
schraube (3B) und der Kontermutter
(3C).
Schritt 14:
•
Richten Sie die den Rücken wieder auf.
Schritt 15:
•
(4) Schieben Sie die Keilaufnahme wie-
der in die gewünschte Position zurück
und
•
drehen Sie die vier Schrauben (A) zur Fi-
xierung der Keilaufnahme wieder fest zu.
24 von 44
zur jeweiligen Auslö-
SORG
SORG
Serviceheft Loop
(1)
(2)
(C)
(B) (C)
(3)
(4)
Nach jeder Änderung an der Sitzeinheit
und/oder der Kantelung muss das Kippver-
halten des Loop
mit Insasse und Unter-
SORG
stützung einer erfahrenen, kräftigen Hilfs-
person neu getestet und eingeübt werden.
SORG
(E)
(D)
(B)
(A)
(A)
(A)
2019-08-15
