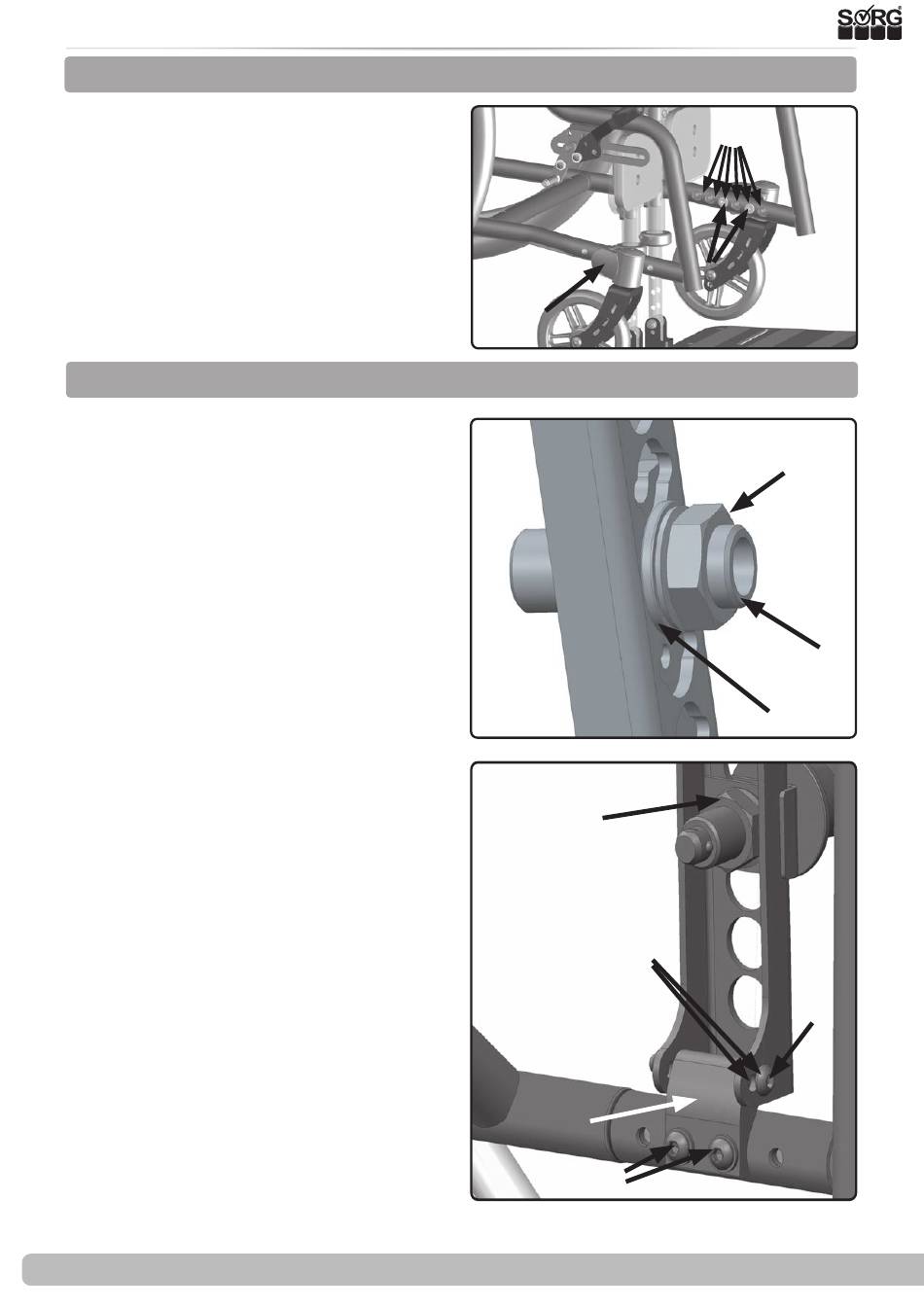

3.1 Baugruppe Räder
3.1.5 Austausch/ Versetzen der Lenkradadapter und Lenkräder
•
(1) Entfernen Sie auf beiden Seiten die
Kappen (A),
•
entfernen Sie auf beiden Seiten alle
Schrauben (B)
•
und entfernen Sie ggf. auch die Distanz-
stücke.
•
Tauschen Sie die Lenkradadapter gegen
neue aus und/oder versetzen Sie sie in
die alternativen Bohrungen (C).
•
Alle Schrauben (ggf. auch die Dis-
tanzstücke) wieder einsetzen und fest
zudrehen.
3.1.6 Radsturz
Durch den Radsturz beeinflussen Sie:
•
die seitliche Kippstabilität,
•
die Schulter-Antriebsrad-Position und
•
die Spurbreite des Rollstuhls.
(2) Zur Vermeidung des sogenannten „Radier-
gummi-Effekts" montieren wir werkseitig den
jeweils passenden Spurausgleich (A). Bei einer
nachträglichen Änderung des Radsturzes muss
der Spurausgleichs-Adapter (A) durch einen pas-
senden ersetzt werden (Ersatzteil).
Bei einem Radsturz von 8° ist ein Distanzblock zur
Radstandverbreiterung erforderlich (Ersatzteil).
Radsturz verstellen:
•
(3) Antriebsräder entfernen,
•
Verschraubung (A) entfernen und in die
alternativen Bohrungen (B) versetzen,
•
Verschraubung wieder fest zudrehen.
Für einen Radsturz von 8°:
•
(3+1 nächste Seite) entfernen Sie die
Verschraubung (A),
•
entfernen Sie die Verschraubung (C),
•
versetzen Sie den Lochplattenhalter (D)
durch Drehen um 180° auf die Außenseite
der Rahmenrohre,
•
setzen Sie die Verschraubung (C) wieder
ein und drehen Sie die Schrauben (C) fest
zu,
•
setzen Sie die Lochplatte mit der Ver-
schraubung (A) wieder ein und drehen Sie
die Schrauben (A) fest zu.
Die Einstellung ist ggf. nicht möglich, wenn Sie
den Sitz verbreitern wollen, da Sie sonst die Steck-
achsenfittings zu weit aus der Lochplatte heraus-
drehen müssen.
