3.3 Baugruppe Sitz

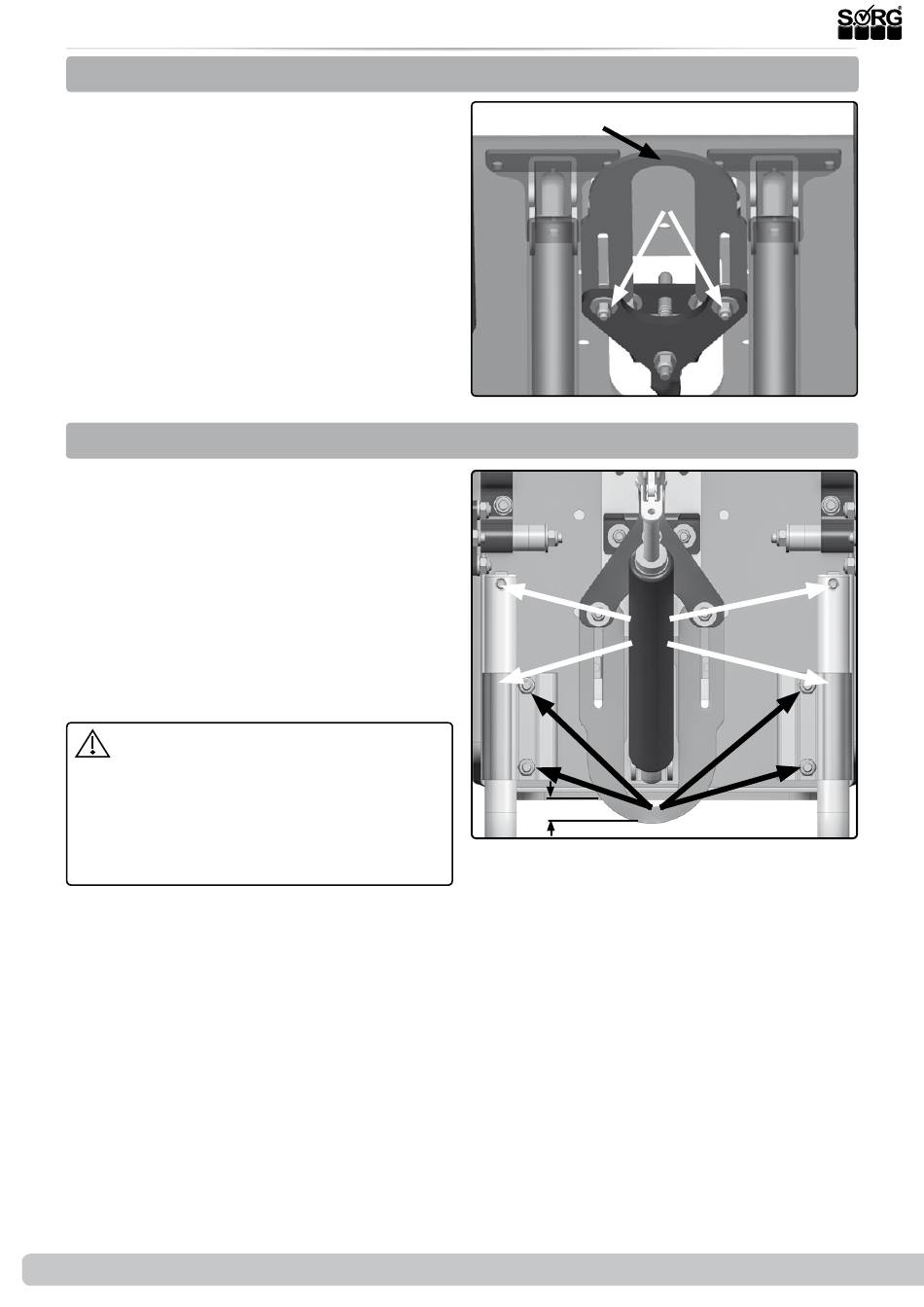

3.3.5 Auslösehebel Keilsitz
(1) Der rote Auslösehebel (A) der Keilaufnah-
me sollte ca. 1 cm unter der Sitzplatte heraus-
ragen.
Zum Verändern der Position:
•
(2) lösen Sie die beiden Schrauben (B),
•
schieben den Auslösehebel in die ge-
wünschte Position und
•
drehen alle Schrauben (B) wieder fest
zu.
Bei mittig eingebauter Gasdruckfeder über-
prüfen Sie bitte die Position des Auslösehe-
bels. Dieser darf weder bei minimaler noch bei
maximaler Kantelung mit der Gasdruckfeder
kollidieren.
3.3.6 Position Schiebebügel
Wenn Sie z.B. eine große Aufbautiefe der
Sitzschale am Rücken haben, können Sie die
Aufbautiefe auch über die Position des Schie-
bebügels kompensieren.
Dazu:
•
(2) lösen Sie die vier Schrauben (A) der
Schiebebügel-Aufnahmen (B),
•
schieben die Enden der Rohre des
Schiebebügels in die gewünschte Positi-
on vor oder zurück
•
und drehen alle vier Schrauben (A) wie-
der fest zu.
Kontrollieren Sie danach unbedingt das
Kippverhalten des Loop
tung (mit Insasse) und Unterstützung einer
erfahrenen, kräftigen Hilfsperson.
Ggf. muss der schwerpunkt verändert (Rad-
standsverlängerung) und der Kippschutz neu
positioniert werden.
20 von 44
bei voller Belas-
SORG
Serviceheft Loop
(2)
(A)
(2)
(C)
(B)
~ 1 cm
(A)
SORG
(B)
2019-08-15
