3.3 Baugruppe Sitz
Schritt 5: Rahmen zusammenbauen
•
Schrauben Sie den Rahmen (wie bereits
beschrieben) an den Traversen wieder
zusammen.
Achten Sie bei den Traversenadaptern auf die
Symmetrie der Anbringung (rechte und linke
Seite in der gleichen Bohrung!).
Schritt 6: obere Aufnahmen montieren
•

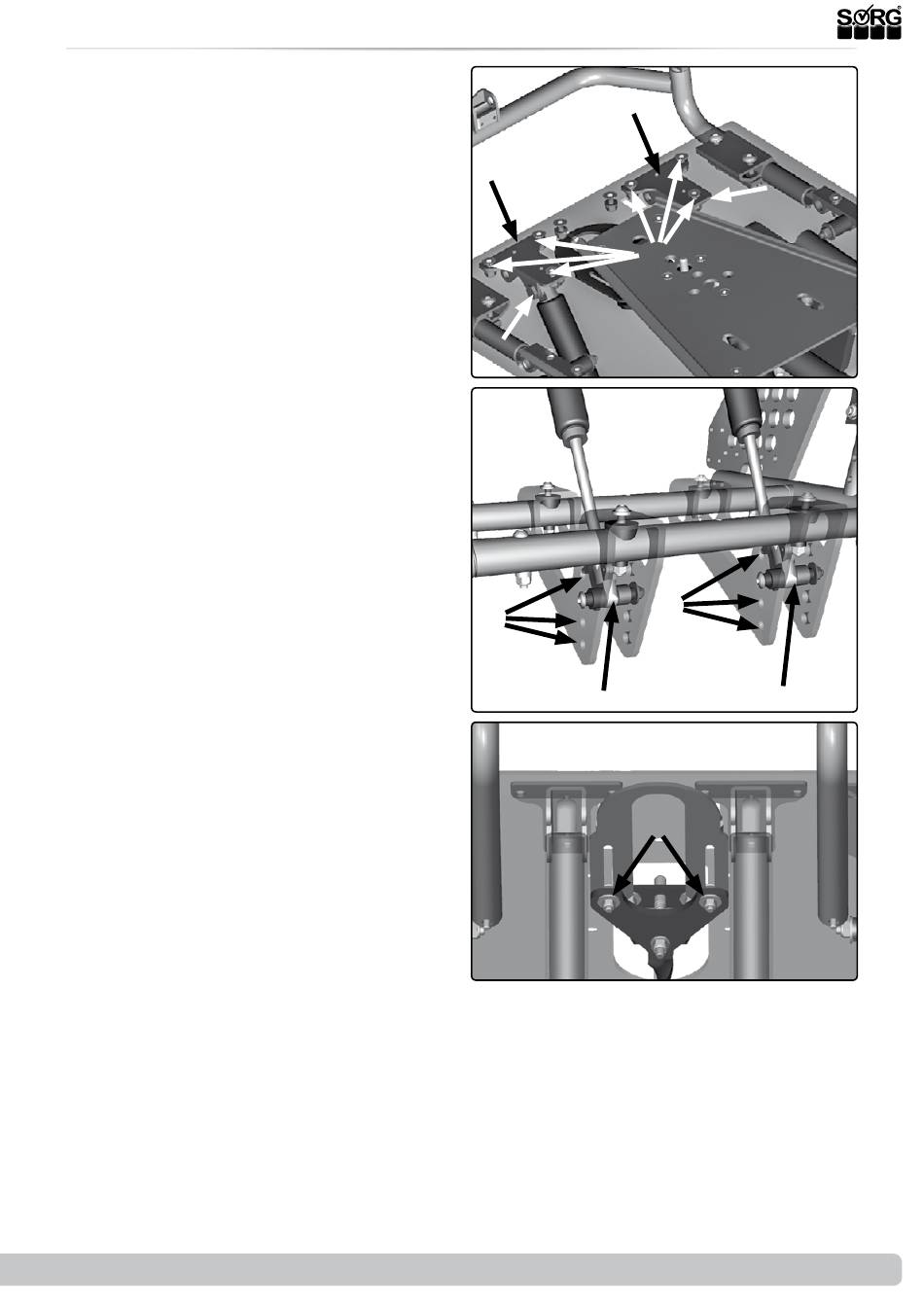

(1) In Bild 1 sind beide alternativen
Montagemöglichkeiten der Gasdruckfe-
der dargestellt.
•
Schrauben Sie die zweite obere Aufnah-
me (A) der Gasdruckfeder mit den drei
Schrauben (B) unterer die Sitzplatte in
die vorbereiteten Bohrungen.
Schritt 7: neue Gasdruckfeder oben montieren
•
(1) Schrauben Sie die Gasdruckfeder
mit der Schraube (C) an die obere Auf-
nahme (A).
Schritt 8: neue Gasdruckfeder unten montieren
•
(2) In Bild 2 werden ebenfalls beide
alternativen Montagemöglichkeiten der
Gasdruckfeder dargestellt.
•
Schrauben Sie die Gasdruckfeder in die
untere Aufnahmen mit der Schraube (A)
in die vorbereitete Bohrung (B).
Beide Gasdruckfedern müssen in den gleichen
Montagepunkten der Aufnahme montiert
werden.
Benutzen Sie die gleichen Montagepunkte wie
zuvor. Anderenfalls erreichen Sie einen ande-
ren Kantelungsweg.
Schritt 9: Auslösehebel wieder anschrauben
•
Montieren Sie den neuen Auslösehebel
für die Gasdruckfedern an den Schiebe-
bügel wie in Schritt 1 beschrieben und
•
(3) montieren Sie den Auslösehebel des
Sitzkeils mit den beiden Schrauben (A)
wieder unter die Sitzplatte.
Bei mittig eingebauter Gasdruckfeder über-
prüfen Sie bitte die Position des Auslösehe-
bels. Dieser darf weder bei minimaler noch bei
maximaler Kantelung mit der Gasdruckfeder
kollidieren.
2019-08-15
(1)
(A)
(C)
(2)
(B)
(3)
Serviceheft Loop
SORG
(A)
(B)
(B)
(A)
(A)
(C)
(A)
23 von 44
