Boogie
2.3

BAUGRUPPE FUSSPLATTEN

STANDARD (DURCHGEHND/GETEILT)

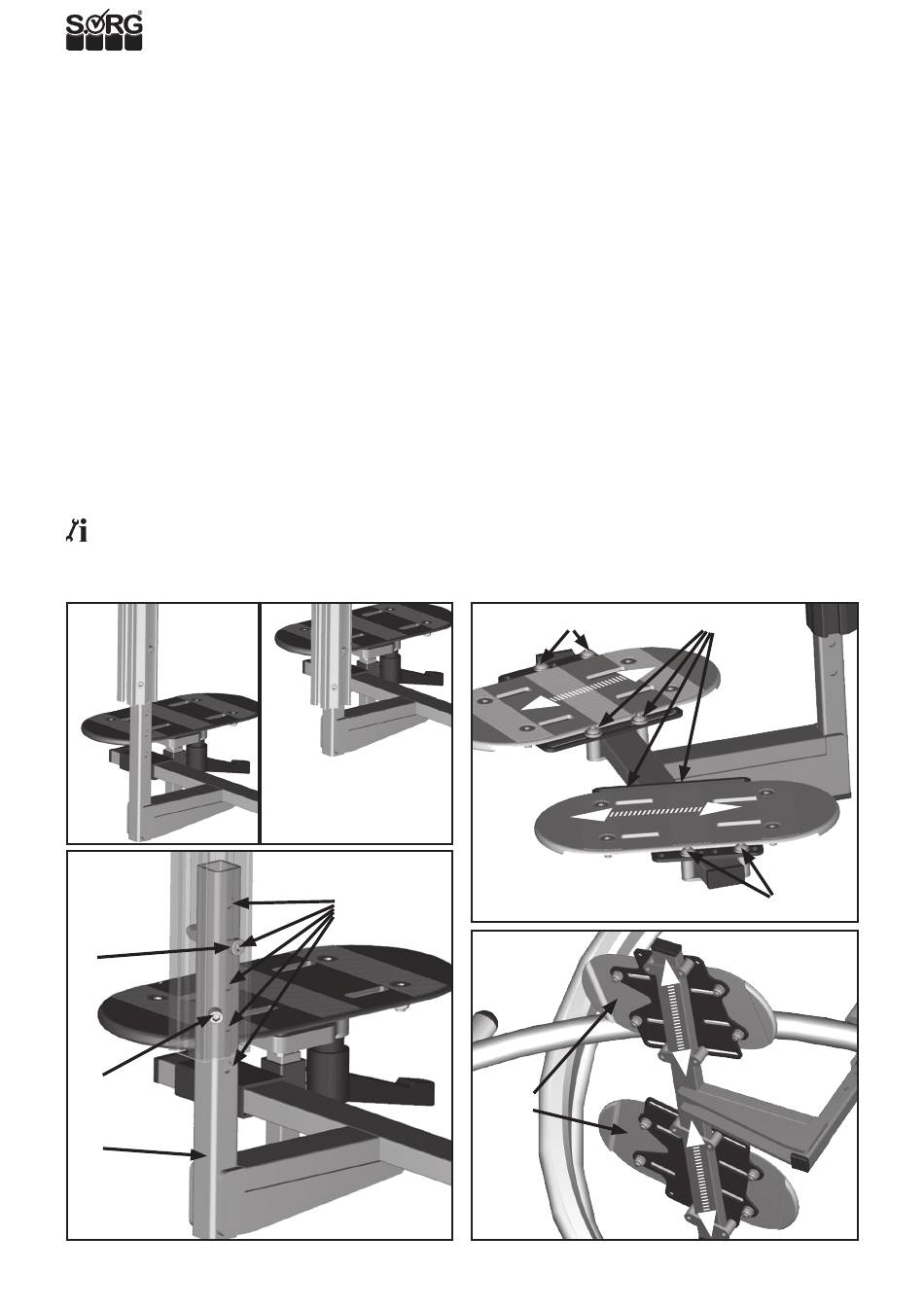

(1+2) Über die Position des Fußplattenhalters kann der
Abstand zwischen Fußplatten und Greifring oben eingestellt
werden. Zu den möglichen Maßen siehe Kapitel 2.1.1).
Die Fußplatten selbst können separat voneinander nach
vorne/hinten versetzt werden, in der Distanz zur Mittelsäu-
le abduziert und zusätzliche separat auf dem Fußplatten-
halter nach innen oder außen gedreht werden.
Für alle Einstellungsarbeiten an den Fußplatten entfernen Sie
zu erst die Antriebsräder und sichern Sie den Stehtrainer mit
den Radfeststellern der hinteren Lenkrollen gegen Wegrollen.
2.3.1 Höheneinstellung des Fußplattenhalters
(3) Zum Anpassen der Höhe des Fußplattenhalters (A):
• Lösen Sie den Gewindestift (B)
• und entfernen Sie die Schraube (C).
• Versetzen Sie den Fußplattenhalter (A) in der Mit-
telsäule (D) entlang der Bohrungen (E).
• Setzen Sie die Schraube (C) wieder ein und drehen
Sie sie fest zu.
• Drehen Sie den Gewindestift (B) wieder fest zu.
• Setzen Sie die Räder wieder ein.
INFORMATION
Zur Höheneinstellung der durchgehnden Fußplatte ver-
fahren Sie bitte in gleicher Weise.
(1)
(3)
(C)
(B)
(A)
12
(2)
(D)
(E)
2.3.2 Positionieren der geteilten Fußplatten
(4) Zum Anpassen der Position:
• Lösen Sie die Schrauben (A),
• versetzen Sie die Fußplatten (C) in die gewünschte
Position
• und drehen Sie alle Schrauben (A) wieder fest zu. .
2.3.3 Abduzieren der geteilten Fußplatten
(4) Zum Abduzieren:
• Lösen Sie die Schrauben (A+B).
• (5) Verschieben Sie die Fußplatten (C) in die ge-
wünschte Position,
• drehen Sie alle Schrauben wieder fest zu.
2.3.4 Horizontales Drehen der geteilten Fuß-
platten
(4) Zum Drehen:
• Lösen Sie die alle 8 Schrauben (A+B) und drehen
Sie die Fußplatten (C) in die gewünschte Position.
• Drehen Sie alle 8 Schrauben (A+B) wieder fest zu
(4) (A)
(C)
(C)
(5)
(C)
(A)
(A)
