3.1 Baugruppe Räder

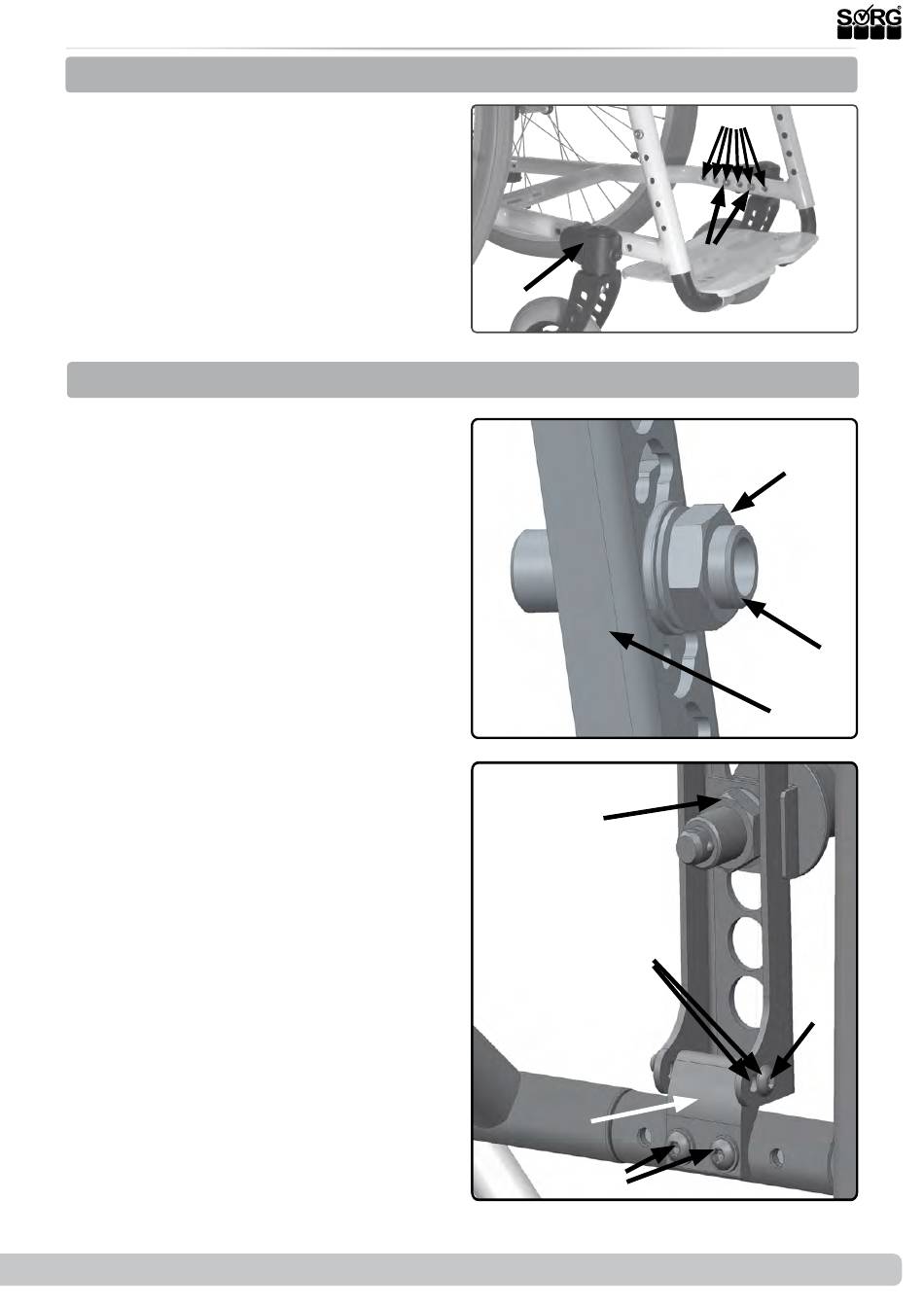

3.1.5 Austausch/ Versetzen der Lenkradadapter und Lenkräder
• (1) Entfernen Sie auf beiden Seiten die
Kappen (A),
• entfernen Sie auf beiden Seiten alle
Schrauben (B)
• und entfernen Sie ggf. auch die Distanz-
stücke.
• Tauschen Sie die Lenkradadapter gegen
neue aus und/oder versetzen Sie sie in
die alternativen Bohrungen (C).
• Alle Schrauben (ggf. auch die Distanz-
stücke) wieder einsetzen und fest
zudrehen.

3.1.6 Radsturz

Durch den Radsturz beeinflussen Sie:
• die seitliche Kippstabilität,
• die Schulter-Antriebsrad-Position und
• die Spurbreite des Rollstuhls.
(2) Zur Vermeidung des sogenannten „Radier-
gummi-Effekts" montieren wir werkseitig den
jeweils passenden Spurausgleich (A). Bei einer
nachträglichen Änderung des Radsturzes muss
der Spurausgleichs-Adapter (A) durch einen
passenden ersetzt werden (Ersatzteil).
Bei einem Radsturz von 8° ist ein Distanzblock
zur Radstandverbreiterung erforderlich (Ersatz-
teil).
Radsturz verstellen:
• (3) Antriebsräder entfernen,
• Verschraubung (A) entfernen und in die
alternativen Bohrungen (B) versetzen,
• Verschraubung wieder fest zudrehen.
Für einen Radsturz von 8°:
• (3+1 nächste Seite) entfernen Sie die
Verschraubung (A),
• entfernen Sie die Verschraubung (C),
• versetzen Sie den Lochplattenhalter (D)
durch Drehen um 180° auf die Außen-
seite der Rahmenrohre,
• setzen Sie die Verschraubung (C) wieder
ein und drehen Sie die Schrauben (C)
fest zu,
• setzen Sie die Lochplatte mit der Ver-
schraubung (A) wieder ein und drehen
Sie die Schrauben (A) fest zu.
Die Einstellung ist ggf. nicht möglich, wenn Sie
den Sitz verbreitern wollen, da Sie sonst die
Steckachsenfittings zu weit aus der Lochplatte
herausdrehen müssen.
2021-06-10
(1)
(A)
(2)
(3)
Serviceheft Vector & Vector BSA
(C)
(B)
(E)
(B)
(D)
(C)
(B)
(C)
(A)
(A)
11 von 40
