3.4 Baugruppe Rücken
3.4.1 Einstellung Rückentiefe
Zur Einstellung der Rückentiefe siehe Kapitel Position Schiebebügel
Achten Sie auf die Kippstabilität.

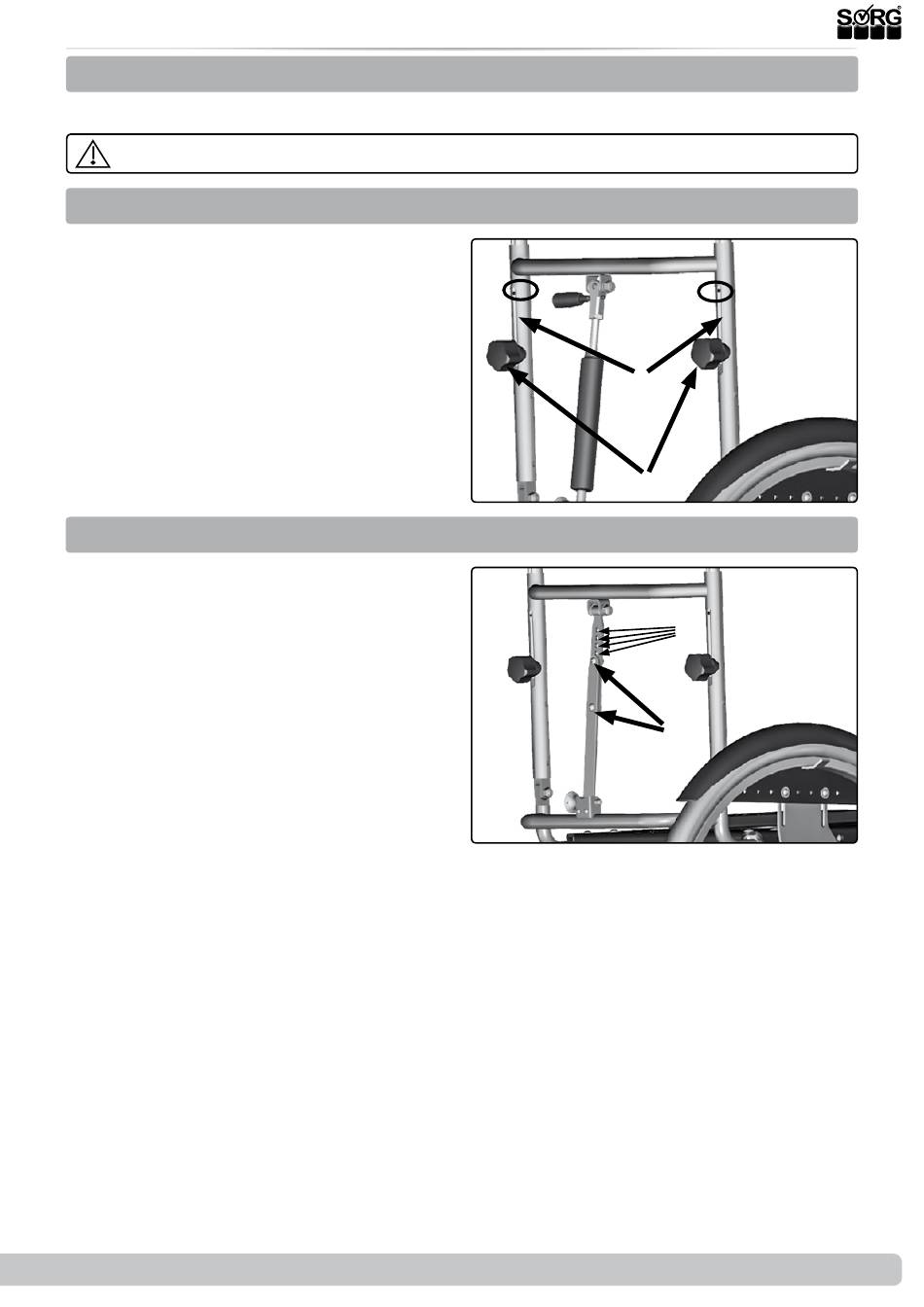

3.4.2 Einstellung Schiebebügelhöhe
Die Grundeinstellung des höhenverstellbaren
Schiebebügels können Sie wie folgt verändern:
•
(1) Entfernen Sie beide Sterngriffschrau-
ben (A) des Schiebebügels,
•
schieben Sie die Schiebebügel so lange
in den Führungsschlitzen (B) nach oben
bzw. unten, bis die alternative Bohrung
(C) sichtbar wird.
•
Dort setzen Sie die Sterngriffschrauben
(A) wieder ein und drehen sie fest zu.
3.4.3 Einstellung Rückenwinkel
Wenn Sie eine Sitzschale mit einem festem
Rückenwinkel haben, können Sie den Rücken-
winkel des Loop
•
(2) setzen Sie die Sitzschale mit dem
Keil auf die Keilaufnahme und achten
Sie darauf, dass die Schale fest eingeras-
tet ist.
•
Entfernen Sie beiden Schrauben (A),
•
bringen Sie den Rücken des Loop
mit dem Rücken der Sitzschale in eine
parallele Position,
•
fixieren Sie diese Position durch Einste-
cken der beiden Schrauben (A) in die
Alternativbohrungen (B) und
•
drehen Sie beide Schrauben (A) wieder
fest zu.
2019-08-15
wie folgt daran anpassen:
SORG
(1)
(C)
(2)
SORG
Serviceheft Loop
SORG
(C)
(B)
(A)
(B)
(A)
25 von 44
