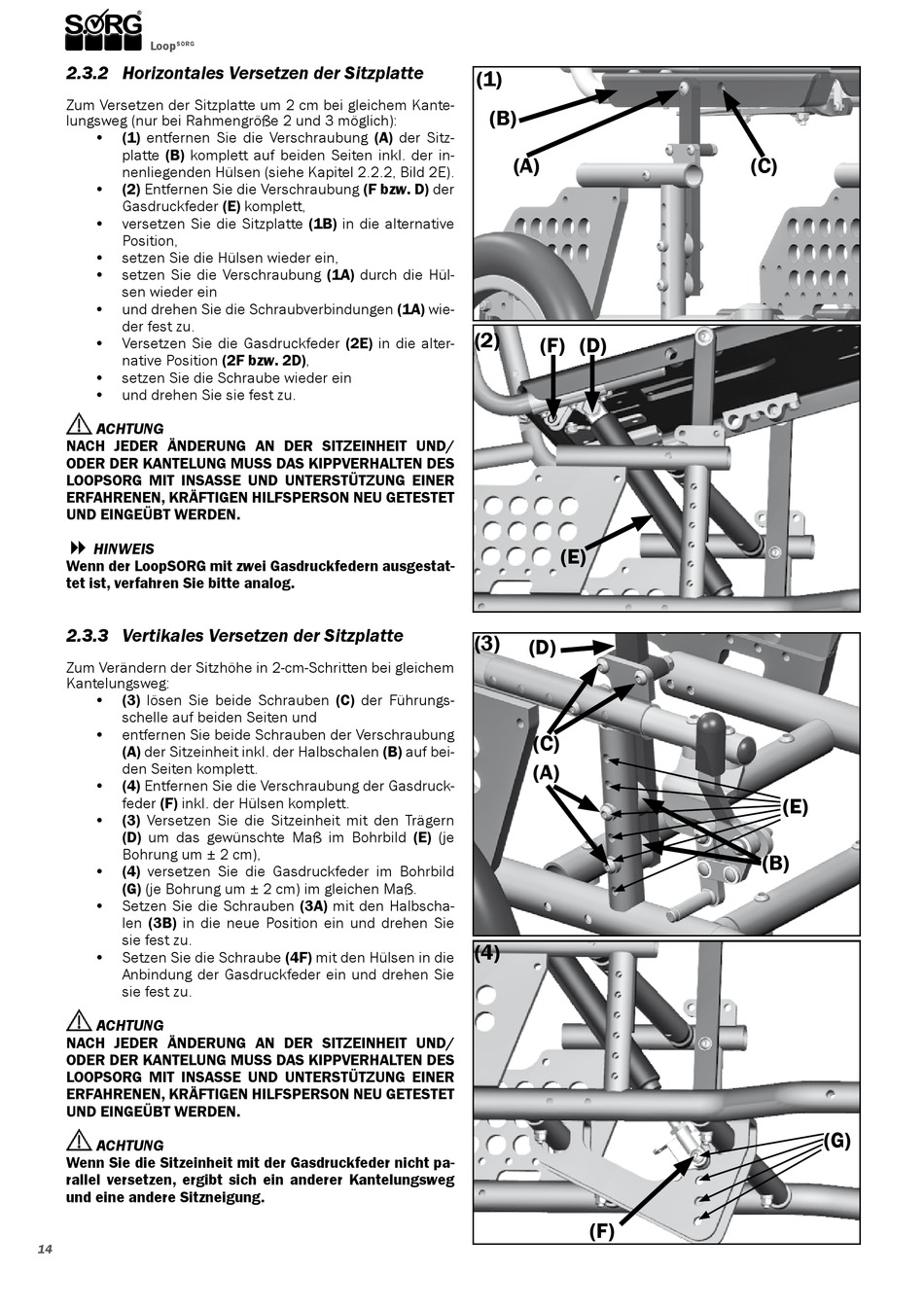

2.3.2 Horizontales Versetzen der Sitzplatte
Zum Versetzen der Sitzplatte um 2 cm bei gleichem Kante-
lungsweg (nur bei Rahmengröße 2 und 3 möglich):
•
(1) entfernen Sie die Verschraubung (A) der Sitz-
platte (B) komplett auf beiden Seiten inkl. der in-
nenliegenden Hülsen (siehe Kapitel 2.2.2, Bild 2E).
•
(2) Entfernen Sie die Verschraubung (F bzw. D) der
Gasdruckfeder (E) komplett,
•
versetzen Sie die Sitzplatte (1B) in die alternative
Position,
•
setzen Sie die Hülsen wieder ein,
•
setzen Sie die Verschraubung (1A) durch die Hül-
sen wieder ein
•
und drehen Sie die Schraubverbindungen (1A) wie-
der fest zu.
•
Versetzen Sie die Gasdruckfeder (2E) in die alter-
native Position (2F bzw. 2D),
•
setzen Sie die Schraube wieder ein
•
und drehen Sie sie fest zu.
ACHTUNG
NACH JEDER ÄNDERUNG AN DER SITZEINHEIT UND/
ODER DER KANTELUNG MUSS DAS KIPPVERHALTEN DES
LOOPSORG MIT INSASSE UND UNTERSTÜTZUNG EINER
ERFAHRENEN, KRÄFTIGEN HILFSPERSON NEU GETESTET
UND EINGEÜBT WERDEN.
�
HINWEIS
Wenn der LoopSORG mit zwei Gasdruckfedern ausgestat-
tet ist, verfahren Sie bitte analog.
2.3.3 Vertikales Versetzen der Sitzplatte
Zum Verändern der Sitzhöhe in 2-cm-Schritten bei gleichem
Kantelungsweg:
•
(3) lösen Sie beide Schrauben (C) der Führungs-
schelle auf beiden Seiten und
•
entfernen Sie beide Schrauben der Verschraubung
(A) der Sitzeinheit inkl. der Halbschalen (B) auf bei-
den Seiten komplett.
•
(4) Entfernen Sie die Verschraubung der Gasdruck-
feder (F) inkl. der Hülsen komplett.
•
(3) Versetzen Sie die Sitzeinheit mit den Trägern
(D) um das gewünschte Maß im Bohrbild (E) (je
Bohrung um ± 2 cm),
•
(4) versetzen Sie die Gasdruckfeder im Bohrbild
(G) (je Bohrung um ± 2 cm) im gleichen Maß.
•
Setzen Sie die Schrauben (3A) mit den Halbscha-
len (3B) in die neue Position ein und drehen Sie
sie fest zu.
•
Setzen Sie die Schraube (4F) mit den Hülsen in die
Anbindung der Gasdruckfeder ein und drehen Sie
sie fest zu.
ACHTUNG
NACH JEDER ÄNDERUNG AN DER SITZEINHEIT UND/
ODER DER KANTELUNG MUSS DAS KIPPVERHALTEN DES
LOOPSORG MIT INSASSE UND UNTERSTÜTZUNG EINER
ERFAHRENEN, KRÄFTIGEN HILFSPERSON NEU GETESTET
UND EINGEÜBT WERDEN.
ACHTUNG
Wenn Sie die Sitzeinheit mit der Gasdruckfeder nicht pa-
rallel versetzen, ergibt sich ein anderer Kantelungsweg
und eine andere Sitzneigung.
14
(1)
(B)
(A)
(2)
(F)
(D)
(E)
(3)
(D)
(C)
(A)
(4)
(F)
(C)
(E)
(B)
(G)
