3.3 Baugruppe Sitz

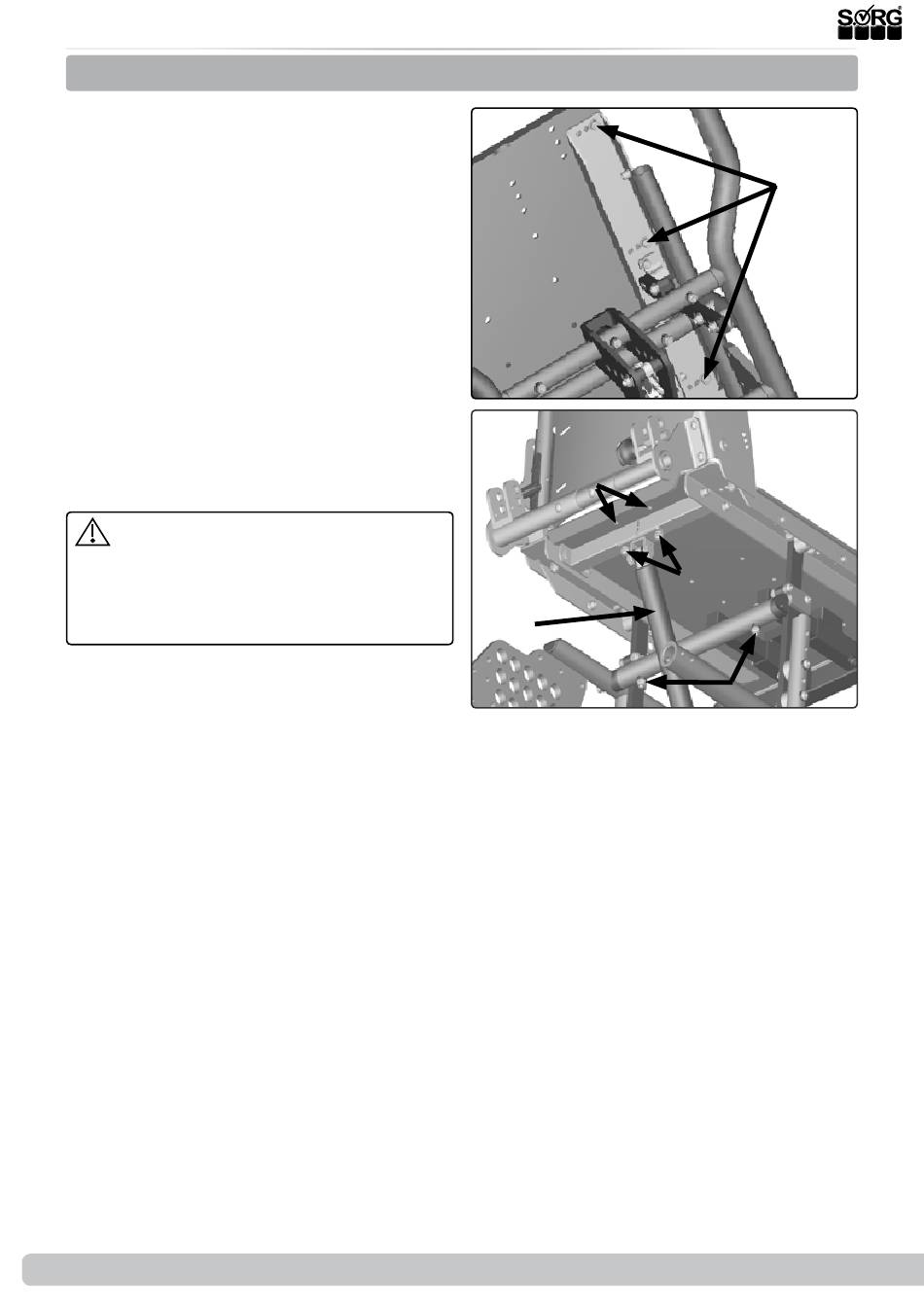

3.3.1 Horizontales Versetzen der Sitzplatte
Zum Versetzen der Sitzplatte um 20 mm/ 2 cm
bei gleichem Kantelungsweg zur Vergrößerung
der Sitztiefe:
•
(1) Entfernen Sie die Verschraubung
(D) der Sitzplatte komplett auf beiden
Seiten.
•
(2) Entfernen Sie die Verschraubung (F
bzw. D) der Gasdruckfeder (E) kom-
plett,
•
versetzen Sie die Sitzplatte in die alter-
native Position,
•
und drehen Sie die Schraubverbindun-
gen (1D) wieder fest zu.
•
Versetzen Sie die Gasdruckfeder (2E) in
die alternative Position (2F bzw. 2D),
•
setzen Sie die Schraube wieder ein
•
und drehen Sie sie fest zu.
Wir empfehlen eine Sitzneigung von 3-5°.
Nach jeder Änderung an der Sitzeinheit
und/oder der Kantelung muss das Kippver-
halten des Loop
SORG
terstützung einer erfahrenen, kräftigen Hilfs-
person neu getestet und eingeübt werden.
Wenn der Loop
SORG
ausgestattet ist, verfahren Sie bitte analog.
18 von 40
RS mit Insasse und Un-
RS mit zwei Gasdruckfedern
Serviceheft Loop
(1)
(2)
(F)
(E)
RS
SORG
(D)
(D)
(A)
2019-06-27
