3.2 Baugruppe Räder
3.2.2 Rahmenverbreiterung

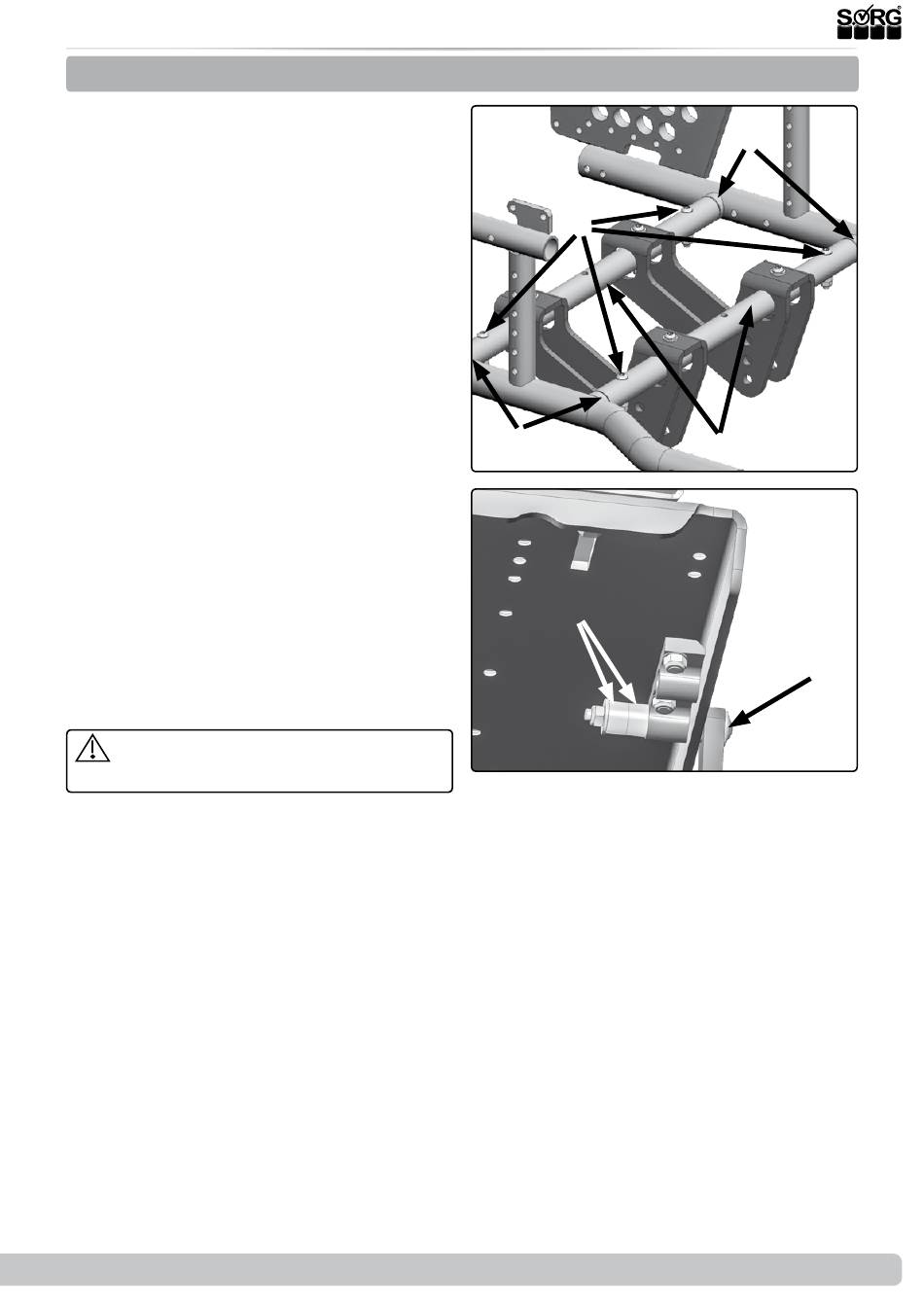

Zur Verbreiterung des Rahmens:
•
(1+2) entfernen Sie beide Antriebsrä-
der,
•
entfernen Sie auf einer Seite die Ver-
schraubung (A) der Traversen (B) kom-
plett,
•
(2) entfernen Sie auf einer Seite die Ver-
schraubung (D) der Sitzplatte inkl. der
Hülsen (E) komplett.
•
Versetzen Sie die beiden Traversen
(1B) im erforderlichen Maß entlang
der vorbereiteten Bohrungen auf den
Traversenadaptern (C) um 1 bzw. 2 cm,
indem Sie die Verschraubungen (1A)
lose wieder einsetzen.
•
Setzen Sie eine bzw. beide Hülsen (2E)
nach außen (1 Hülse = 1 cm, 2 Hülsen =
2 cm),
•
setzen Sie die Verschraubung (2D)
durch die Hülsen wieder ein.
•
Drehen Sie alle Schraubverbindungen
(1A+2D) wieder fest zu.
•
Verfahren Sie mit allen Schraubverbin-
dungen (1A+2E) auf der Gegenseite
analog.
Wenn der Loop
SORG
verfügt, beachten Sie bitte das folgende Kapi-
tel.
Die Traversen müssen auf beiden Seiten
im gleichen Abstand versetzt werden.
2019-08-15
über eine Zusatztraverse
Serviceheft Loop
(1)
(A)
(C)
(2)
(E)
SORG
(C)
(B)
(D)
15 von 44
