3.7 Baugruppe Rahmenzubehör

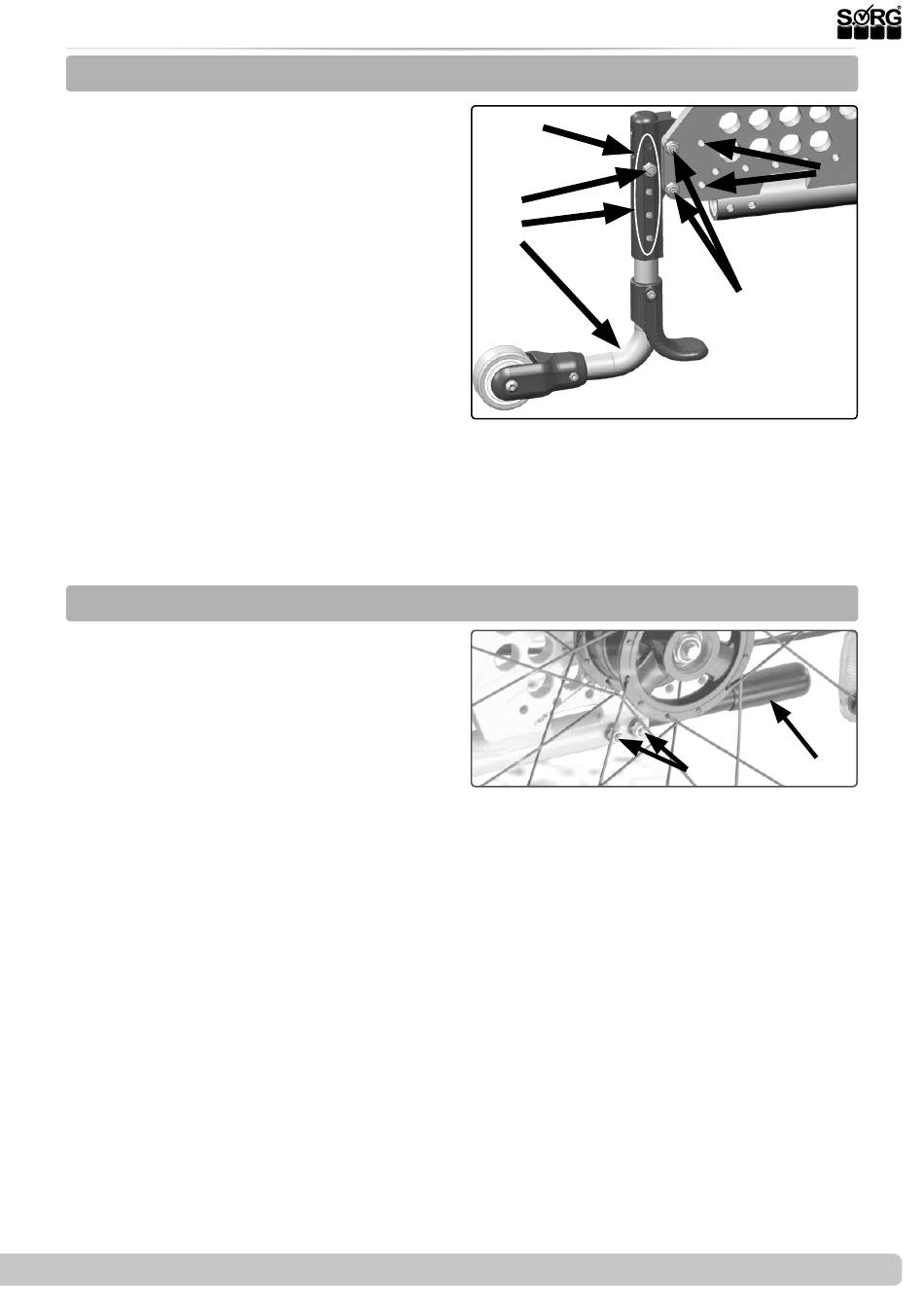

3.7.1 Kippschutz
Höhe des Kippschutzes:
•
(1) Entfernen Sie die Schrauben (A).
•
Ziehen Sie den Kippschutzbügel (B)
nach unten
•
und versetzen Sie die Schraube (A) in
die alternativen Bohrungen (C),
•
drehen Sie die Schraube (A) wieder fest
zu
•
und lassen den Kippschutzbügel (B)
wieder los.
Versetzen des Kippschutzes in die Bohrung (E):
•
(1) Entfernen Sie die Schrauben (D),
•
setzen Sie zwischen Lochplatte und Hal-
ter (F) die Distanzstücke ein,
•
setzen Sie die Schrauben (D) wieder ein
•
und drehen Sie sie fest zu.
Nachträgliche/zusätzliche Montage des Kippschutzes:
•
(1) Setzen Sie den Halter (F) an die Bohrungen (D),
•
setzen Sie die dafür vorgesehenen Schrauben (D) ein und
•
drehen Sie sie fest zu.
3.7.2 Ankippbügel
(2) Anbau des Ankippbügels:
•
Führen Sie den Ankippbügel (A) in das
rechte oder linke Rahmenrohr,
•
setzen Sie die selbstsichernden Muttern
(B) sowie die Sattel- und Sicherungs-
scheibe in die Bohrungen
•
und drehen Sie die Muttern (B) fest zu.
