3.4 Baugruppe Rücken
3.4.4 Anpassung Rückenführung

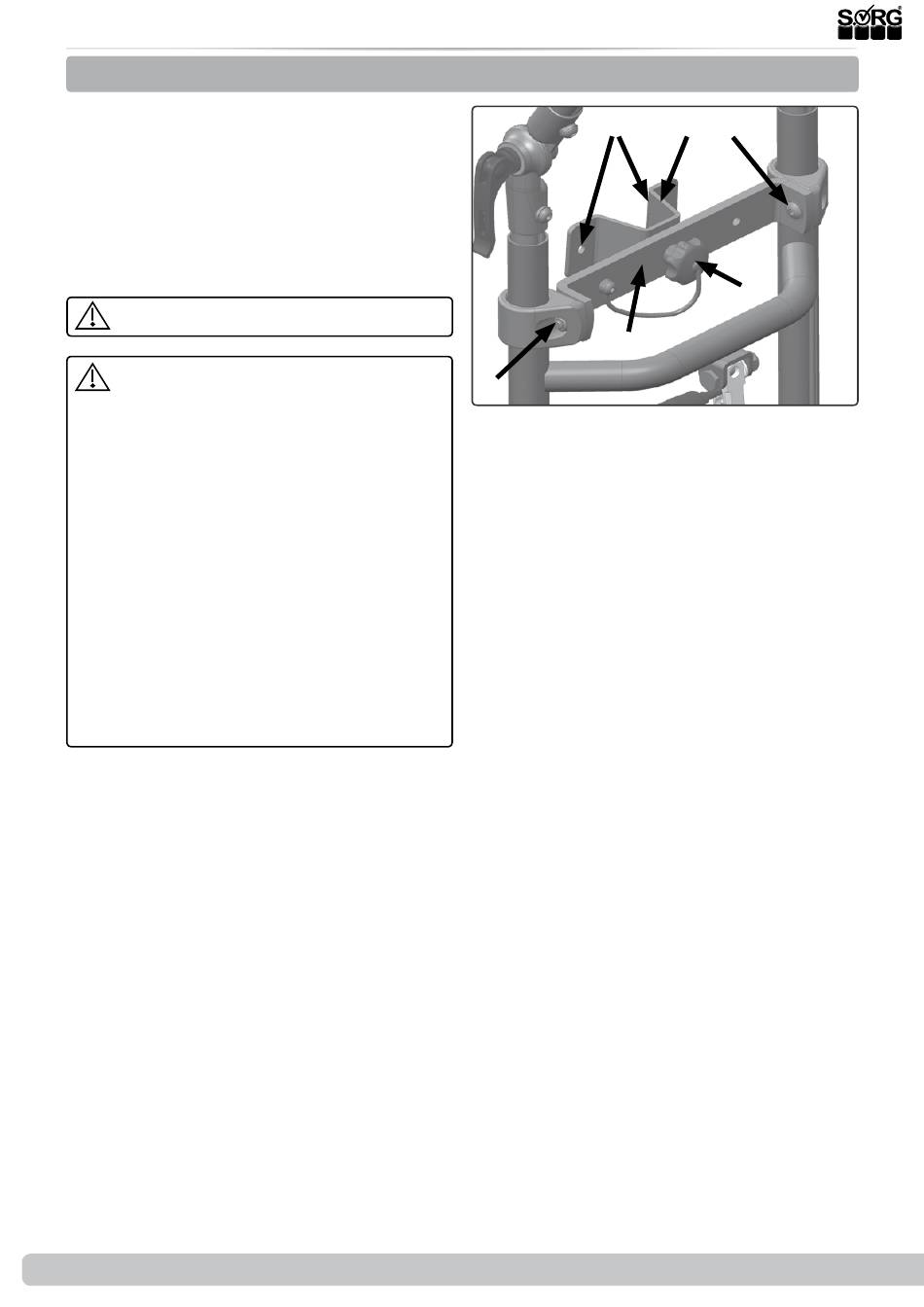

(1) Zum Anbau der Rückenführung:
•
verbinden Sie die Anbindung (A) mit
der Sterngriffschraube (B) und
•
bringen Sie den Sitzschalenrücken so
nahe wie nötig an die Rückenrohre des
Loop
s.
SORG
Zum Verändern des Abstandes zwischen Scha-
le und Rücken haben Sie drei Möglichkeiten:
1. Versetzen Sie den Rücken des Loop
2. versetzen Sie die Keilaufnahme
3. versetzen Sie den Keil unter Ihrer
Sitzschale.
Übertragen Sie mit einem Stift die Bohrun-
gen (C) der Anbindung auf den Rücken der
Sitzschale (der Rücken sollte dafür auf ca.
90° stehen).
•
Entfernen Sie die Sterngriffschraube
(B) und setzen Sie die Bohrungen am
Sitzschalenrücken.
•
Verschrauben Sie die Anbindung (A)
am Sitzschalenrücken.
•
Setzen Sie die Schale wieder ein und
verschrauben Sie die Anbindung (A)
mit der Sterngriffschraube (B) am Rü-
cken des Loop
•
Die Drehbarkeit der Rückenführungs-
traverse (D) wird über die Verschrau-
bung (E) reguliert.
26 von 44
SORG
.
SORG
Serviceheft Loop
(1)
(C)
(D)
(E)
SORG
(A)
(E)
(B)
2019-08-15
